Рентгенографический сепаратор РГС-5

Принцип работы сепаратора основан на свойстве материалов поглощать рентгеновское излучение. Алмаз, состоящий из легкого элемента углерода, имеющего атомный номер 6, меньше поглощает рентгеновское излучение, чем сопутствующие минералы, содержащие более тяжелые элементы: кремний, кальций, магний, кислород, железо и др.

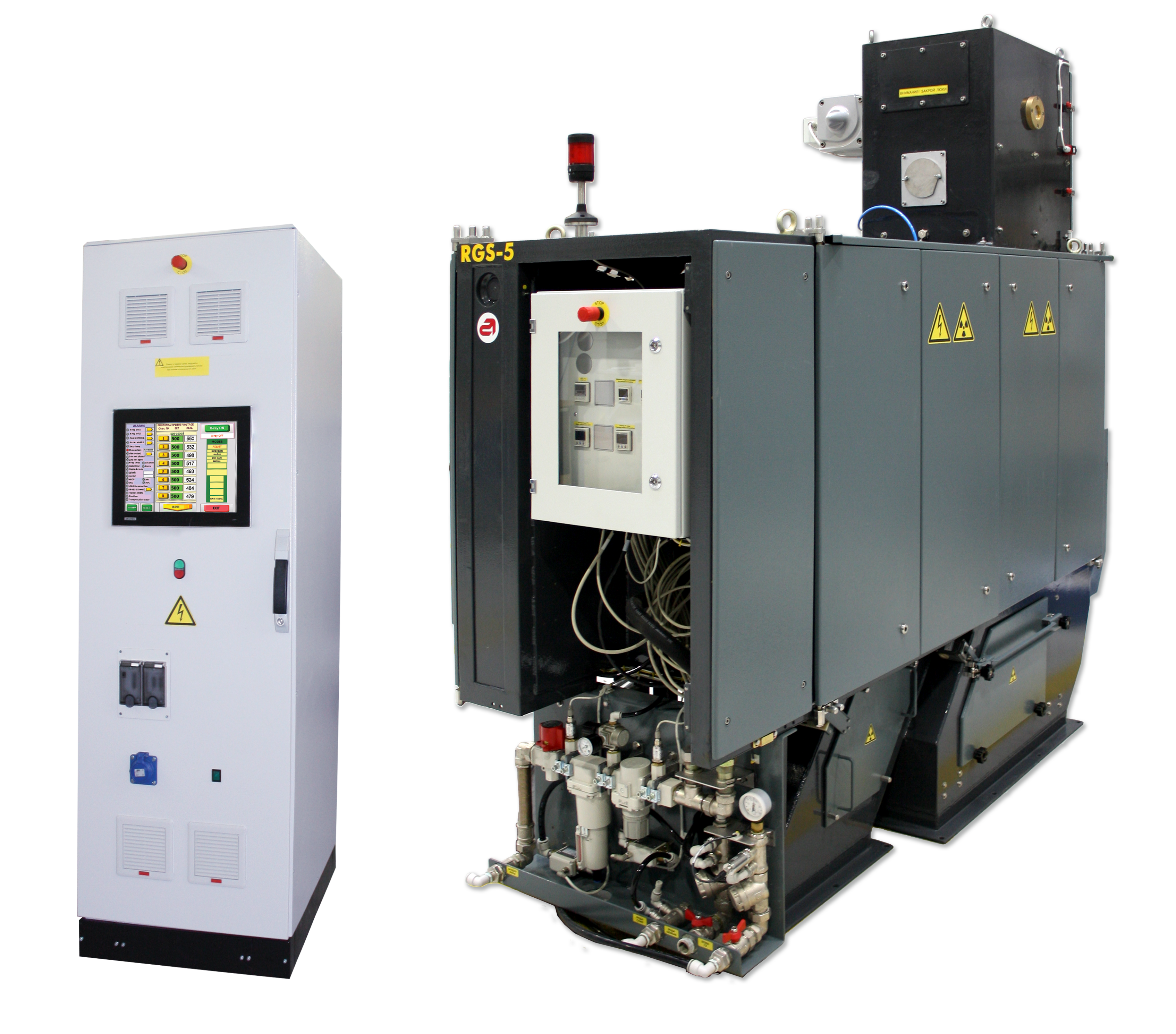

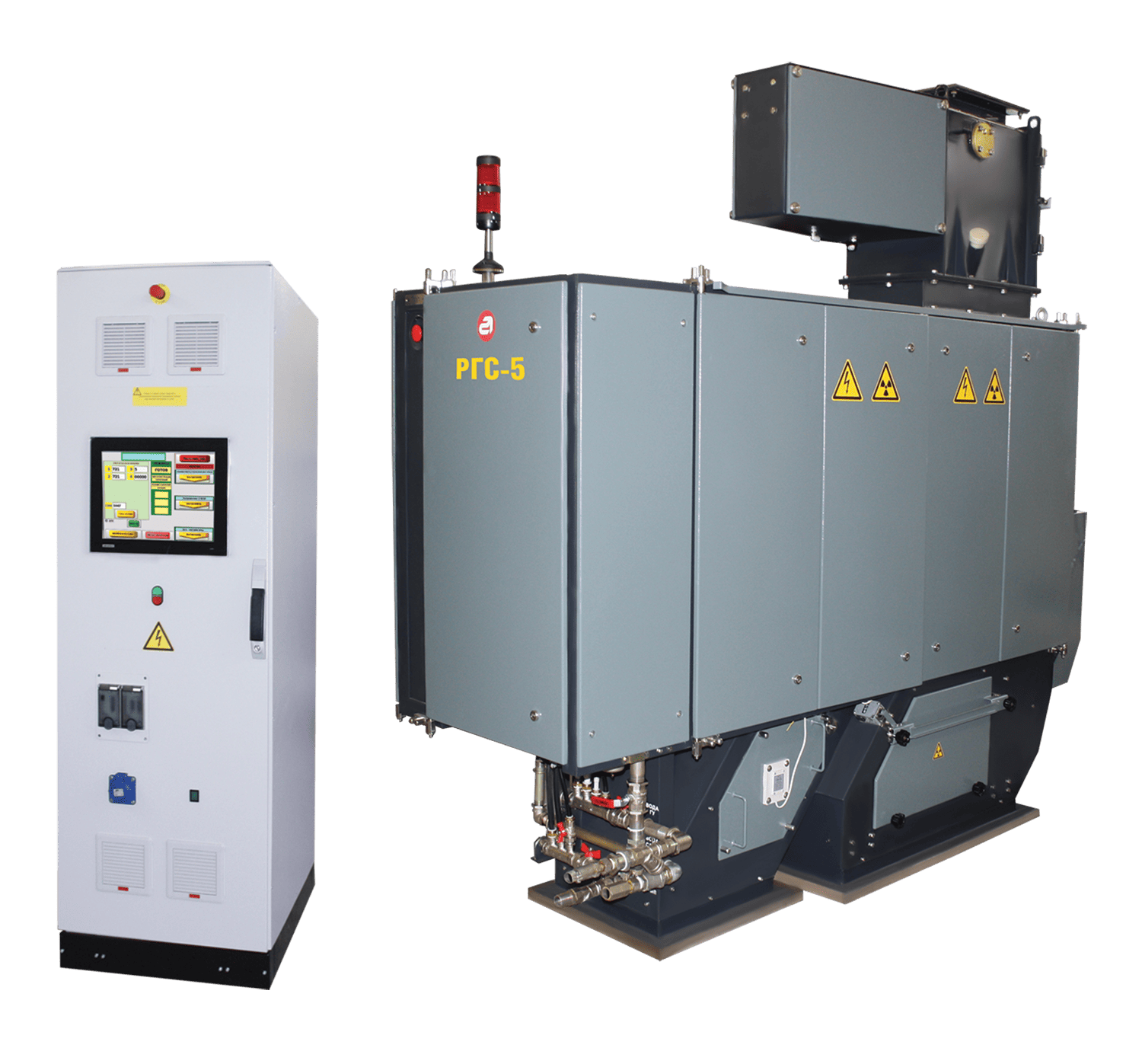

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Характеристики

Основные параметры
Класс крупности, мм	-50 +30	-30 +20	-20 +15	-15 +10
Производительность, т/ч	60	45	30	20
Выход на 1 отсечку, кг	0.8	0.6	0.4	0.3
Тип материала	сухой/мокрый

Система подачи материала и регистрации
Подача материала	гравитационный
Транспортный канал	1
Рентгеновская трубка	1
Детектор	1

Подключение сепаратора
Мощность, кВА (1-фазная сеть, 220В, 50Гц)	5
Расход питьевой воды, л/мин	6
Расход сжатого воздуха на одну отсечку, л	1,15
Расход сжатого воздуха при номинальной производительности, л/мин	30

Размеры и масса
	Габариты, мм	Масса, кг

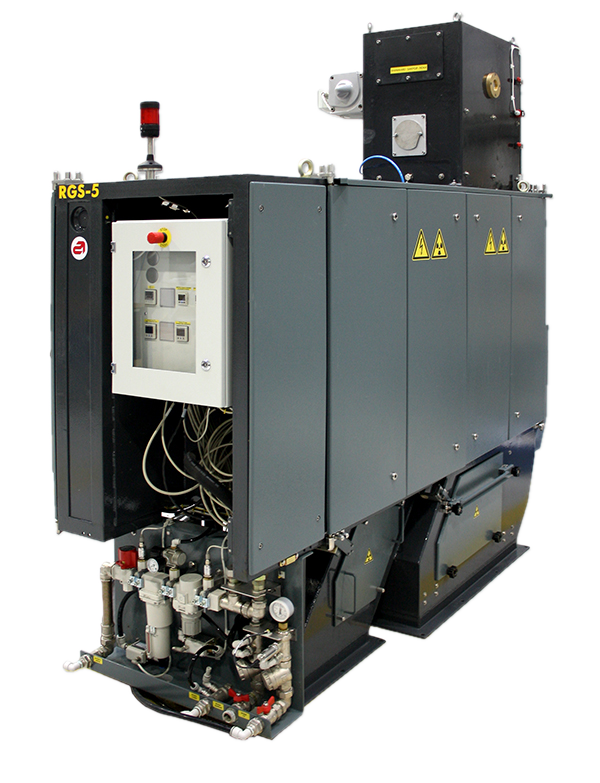

Машина сортировочная	2300 х 845 х 2300	1400

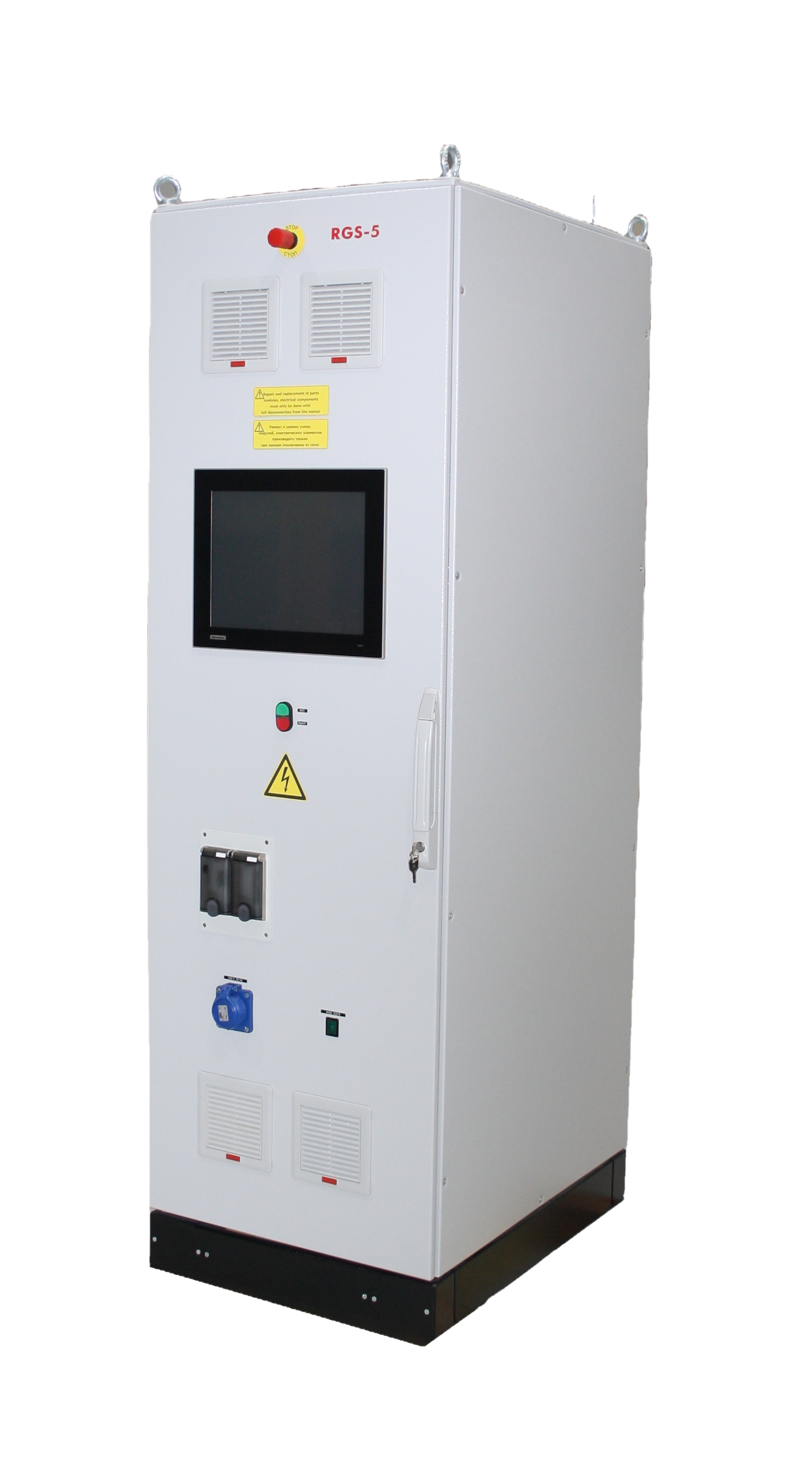

Стойка автоматического управления	760 х 555 х 1750	230

Параметры оборудования являются предварительными

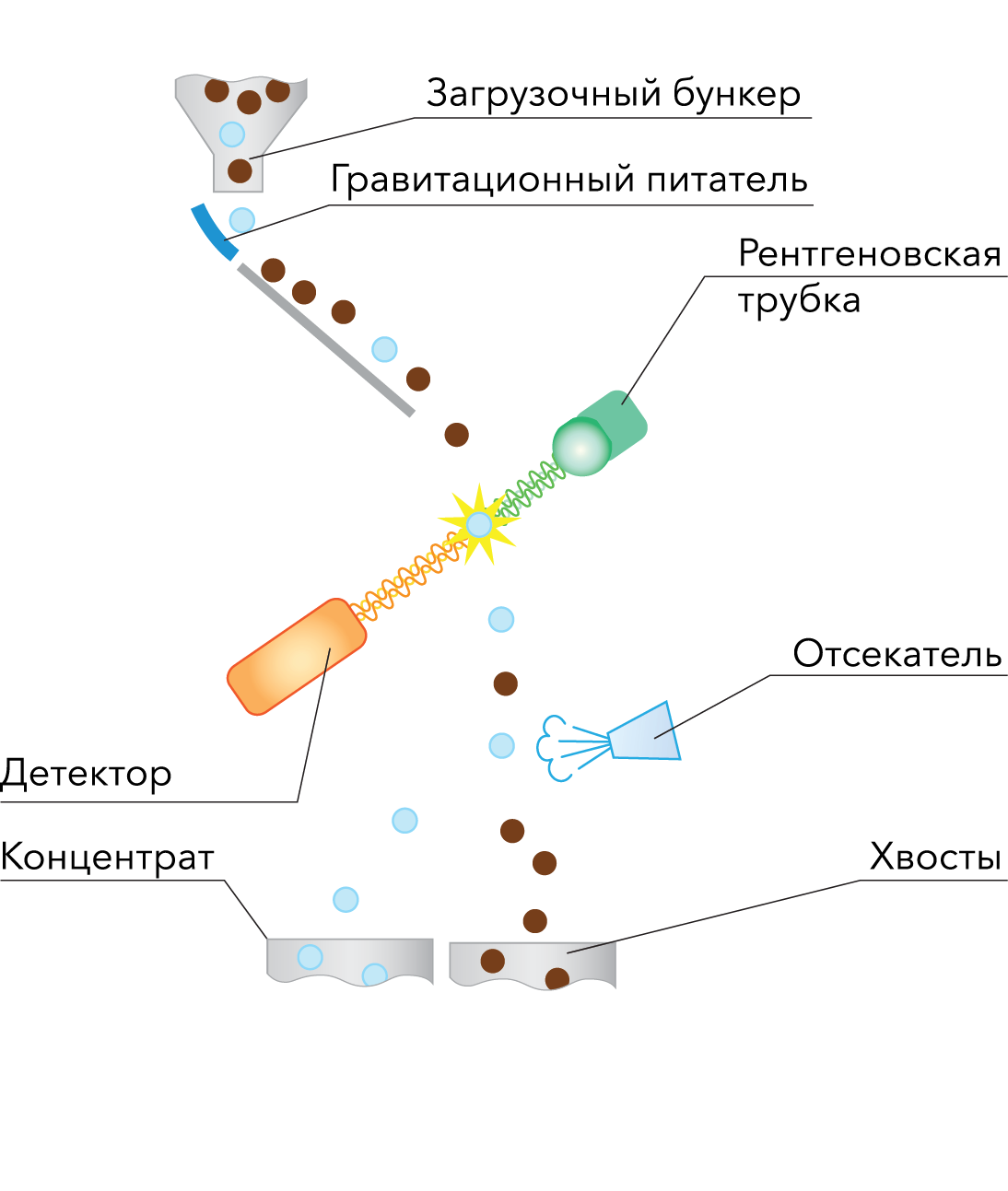

Схема

Опции

Имитаторы для алмазной промышленности

Контейнерное исполнение

Имитаторы для алмазной промышленности

Инновационный центр «Буревестник» предлагает широкую линейку имитаторов из карбид бора для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгенографических сепараторов.

Контейнерное исполнение

По дополнительному запросу Инновационный центр «Буревестник» поставляет сепаратор и комплексное периферийное оборудование в составе контейнерной установки.

Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки:
• цельносварной металлический корпус;
• система электроснабжения;
• система поддержания микроклимата;
• система охранно-пожарной сигнализации и автоматического пожаротушения;
• система освещения;
• система водяного охлаждения;
• система подачи воздуха;
• бункер подачи руды
