Рентгенолюминесцентный сепаратор ЛС-Д-4-03ПЛ

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов. Характеризуется повышенной кондицией концентрата и повышенным извлечением слаболюминесцирующих алмазов и алмазов 2-го типа по сравнению с другими аналогичными моделями.

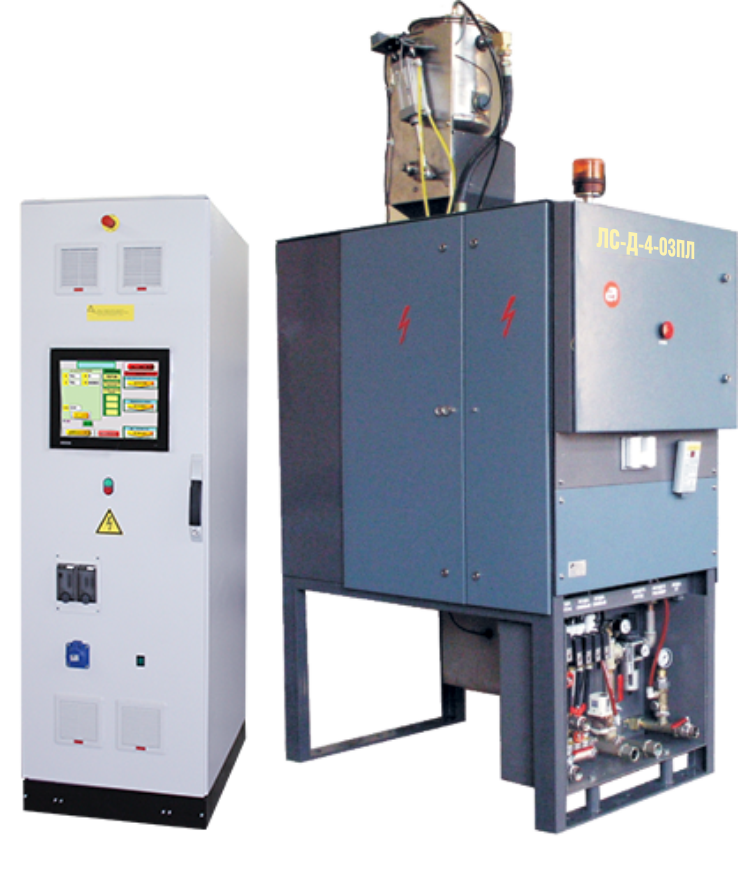

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Характеристики

Основные параметры
Класс крупности, мм	-6 +3	-3 +1
Производительность, кг/ч	400	170
Выход на 1 отсечку, г	1	0,5
Извлечение, не менее, %	98	95
Тип материала	мокрый

Система подачи материала и регистрации
Подача материала	гравитационный/вибропитатель
Транспортный канал	4
Рентгеновская трубка	2
Фотодетектор	8

Подключение сепаратора
Мощность, кВА (1- фазная сеть, 220В, 50Гц)		4
Расход воды технического качества, л/мин		40
Расход питьевой воды, л/мин		6
Расход сжатого воздуха	на одну отсечку, л	0,16
	при номинальной производительности, л/мин	15

Размеры и масса
	Габариты, мм	Масса, кг
Машина сортировочная	1190 х 790 х 2485	700
Стойка автоматического управления	881 x 603 x 1952	200

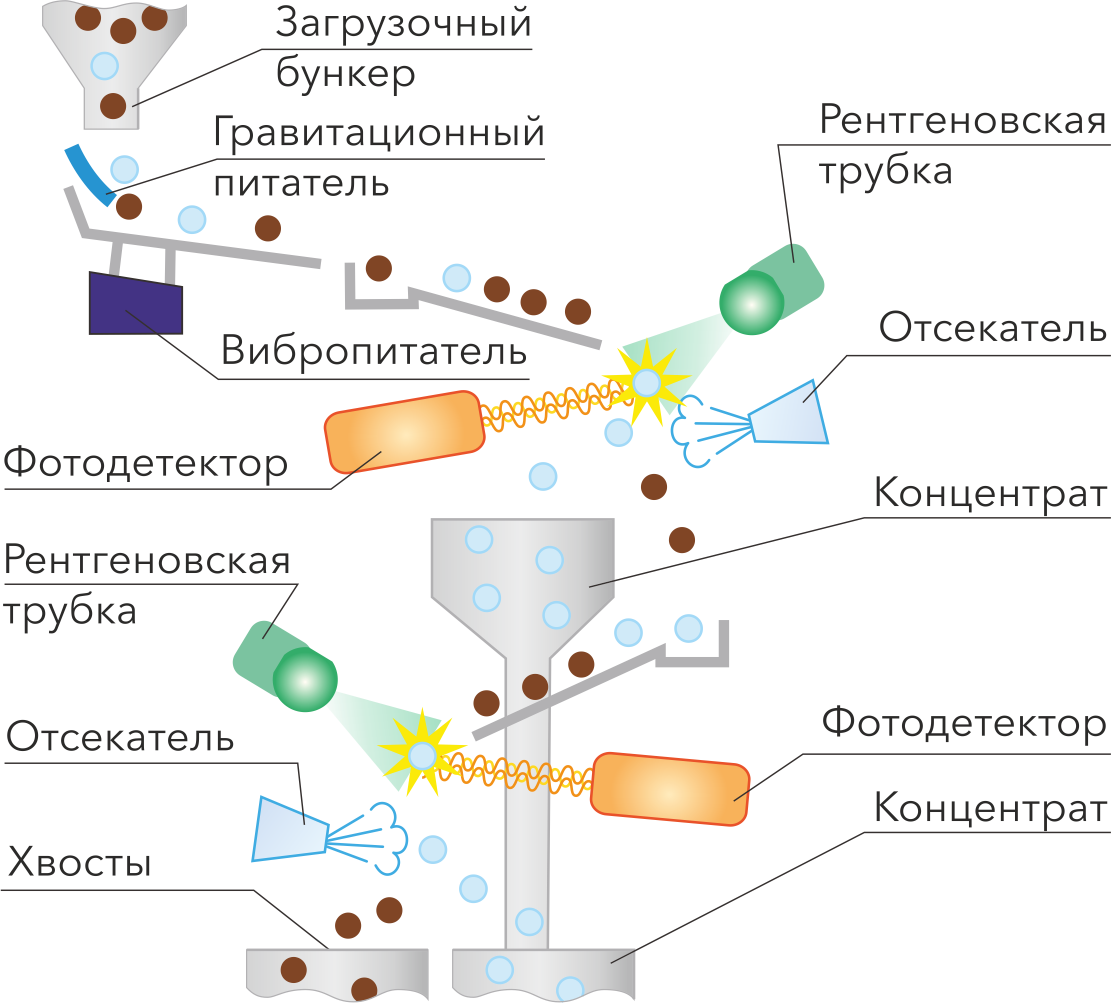

Схема

Опции

Имитаторы для алмазной промышленности

Контейнерное исполнение

Интеграция с АСУ ТП

Оснащение дополнительной футеровкой

Программа анализа породы на потоке

Имитаторы для алмазной промышленности

Инновационный центр «Буревестник» предлагает широкую линейку имитаторов для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

Контейнерное исполнение

По дополнительному запросу Инновационный центр «Буревестник» поставляет сепаратор и комплексное периферийное оборудование в составе контейнерной установки.

Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки:

• цельносварной металлический корпус;
• система электроснабжения;
• система поддержания микроклимата;
• система охранно-пожарной сигнализации и автоматического пожаротушения;
• система освещения;
• система водяного охлаждения;
• система подачи воздуха;
• бункер подачи руды

Интеграция с АСУ ТП

По умолчанию сепараторы Инновационный центр «Буревестник» поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU.
В зависимости от требований системы управления фабрикой, возможна дополнительная установка предварительно настроенного конвертера:
• для работы в сетях ProfiNet;
• для поддержки протокола Modbus TCP

Оснащение дополнительной футеровкой

Инновационный центр «Буревестник» предлагает услугу дооснащения сепараторов износостойкой футеровкой. Это решение позволяет защитить внутренние элементы машины сортировочной (лотки, загрузочные, концентратные и хвостовые бункеры, переходные отсеки, гравитационные питатели — в зависимости от модели сепаратора) от механических повреждений и значительно увеличить их срок службы.

Футеровка изготавливается из сверх высокомолекулярного полиэтилена или алюмооксидной керамики — тип материала зависит от зоны нанесения.

Программа анализа породы на потоке

«Программа анализа породы» предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров.

Эта программа позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по специально предусмотренному каналу RS232 и отображает ее на экране.

После этого можно заниматься анализом полученной информации. Каждая строка таблицы соответствует одному сигналу люминесценции минерала в одном канале, ей присваивается определенный порядковый номер. Под этим же номером сохраняется изображение сигнала люминесценции, которое можно посмотреть ниже под таблицей данных.
