Рентгенографический сепаратор РГС-ОД-3

Рентгенографический сепаратор РГС-ОД-3 предназначен для окончательной доводки сухого алмазосодержащего концентрата крупностью -6 +1 мм.

Принцип работы сепаратора основан на свойстве материалов поглощать рентгеновское излучение. Алмаз, состоящий из легкого элемента углерода, имеющего атомный номер 6, меньше поглощает рентгеновское излучение, чем сопутствующие минералы, содержащие более тяжелые элементы: кремний, кальций, магний, кислород, железо и др.

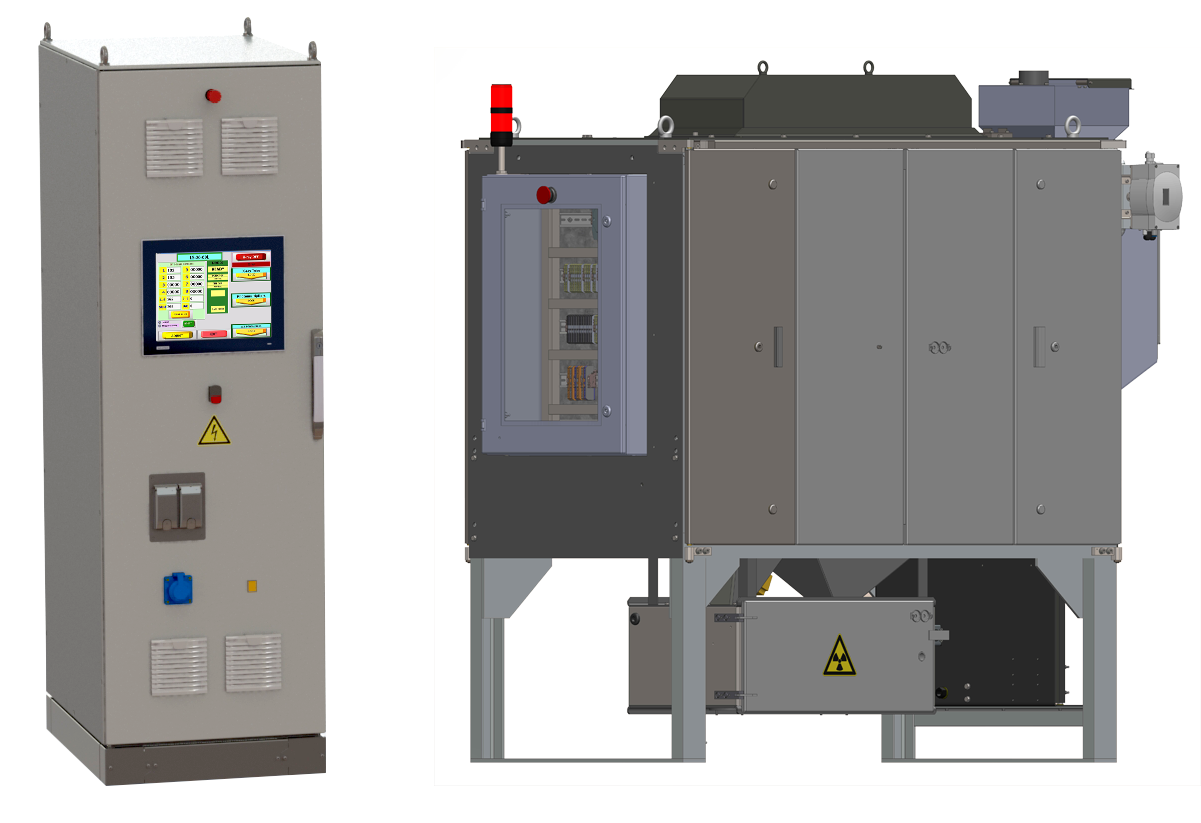

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Характеристики

Основные параметры
Класс крупности, мм	-6 +3	-3 +1
Производительность, кг/ч	45	20
Выход на 1 отсечку, кг	0,2	0,05
Извлечение, не менее, %	98	96
Тип материала	сухой

Система подачи материала и регистрации
Подача материала	вибропитатель и конвейерная лента
Транспортный канал	1
Рентгеновская трубка	1
Рентгеновский сенсор	1
3D-камера и лазерный сенсор	1

Подключение сепаратора
Мощность, кВА (1-фазная сеть, 220В, 50Гц)	3,5
Расход питьевой воды, л/мин	5 - 6
Расход сжатого воздуха на одну отсечку, л	0,03

Размеры и масса
	Габариты, мм	Масса, кг
Машина сортировочная	2100 х 900 х 1800	900
Стойка автоматического управления	1120 х 860 х 1800	340

Параметры оборудования являются предварительными и внешний вид может отличаться от представленного изображения

Схема

Опции

Имитаторы для алмазной промышленности

Контейнерное исполнение

Имитаторы для алмазной промышленности

Инновационный центр «Буревестник» предлагает широкую линейку имитаторов из карбид бора для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгенографических сепараторов.

Контейнерное исполнение

По дополнительному запросу Инновационный центр «Буревестник» поставляет сепаратор и комплексное периферийное оборудование в составе контейнерной установки.

Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки:
• цельносварной металлический корпус;
• система электроснабжения;
• система поддержания микроклимата;
• система охранно-пожарной сигнализации и автоматического пожаротушения;
• система освещения;
• система водяного охлаждения;
• система подачи воздуха;
• бункер подачи руды
