Автоматизированная система аналитического контроля АСАК

Автоматизированная система аналитического контроля АСАК - это комплекс технических средств с централизованным управлением, предназначенный для автоматического отбора технологических продуктов, транспортирования к месту анализа, протечки пробы через рентгеноспектральный анализатор и определения элементного состава пробы. Результаты анализа передаются в автоматическую систему управления технологическим процессом (АСУ ТП).

Дополнительно в систему прободоставки могут быть встроены делители для отправки проб в осушители и подготовки проб для независимого измерения альтернативным методом.
Предлагаемая система АСАК на базе потокового анализатора АР-35 / АРО производится в РФ и построена на базе ключевых компонентов производства РФ и дружественных стран, которые доступны в течение всего жизненного цикла.

Возможность экспрессного высокоточного химического анализа в потоке
Повышение контроля технологического процесса
Применение аттестованных средств измерения
Интеграция в систему управления технологическим процессом

Характеристики

Количество обрабатываемых линий доставки	От 1 до 30 шт.
Анализируемые продукты	Пульпа, растворы, суспензии
Период подачи пробы на анализ	От 2 до 30 мин (в зависимости от длины линии доставки и режима ее работы)
Период отбор пробы для лаборатории	От 2 до 60 мин.
Время анализа и предоставление результата химического анализа	От 40 сек.
Производительность потока первичной пробы	Рекомендовано 70…200 л/мин., 300 л/мин. максимум, 40 л/мин. минимум
Время работы	Круглосуточный с остановкой на плановые работы (ППР) 1 раз в 30 суток

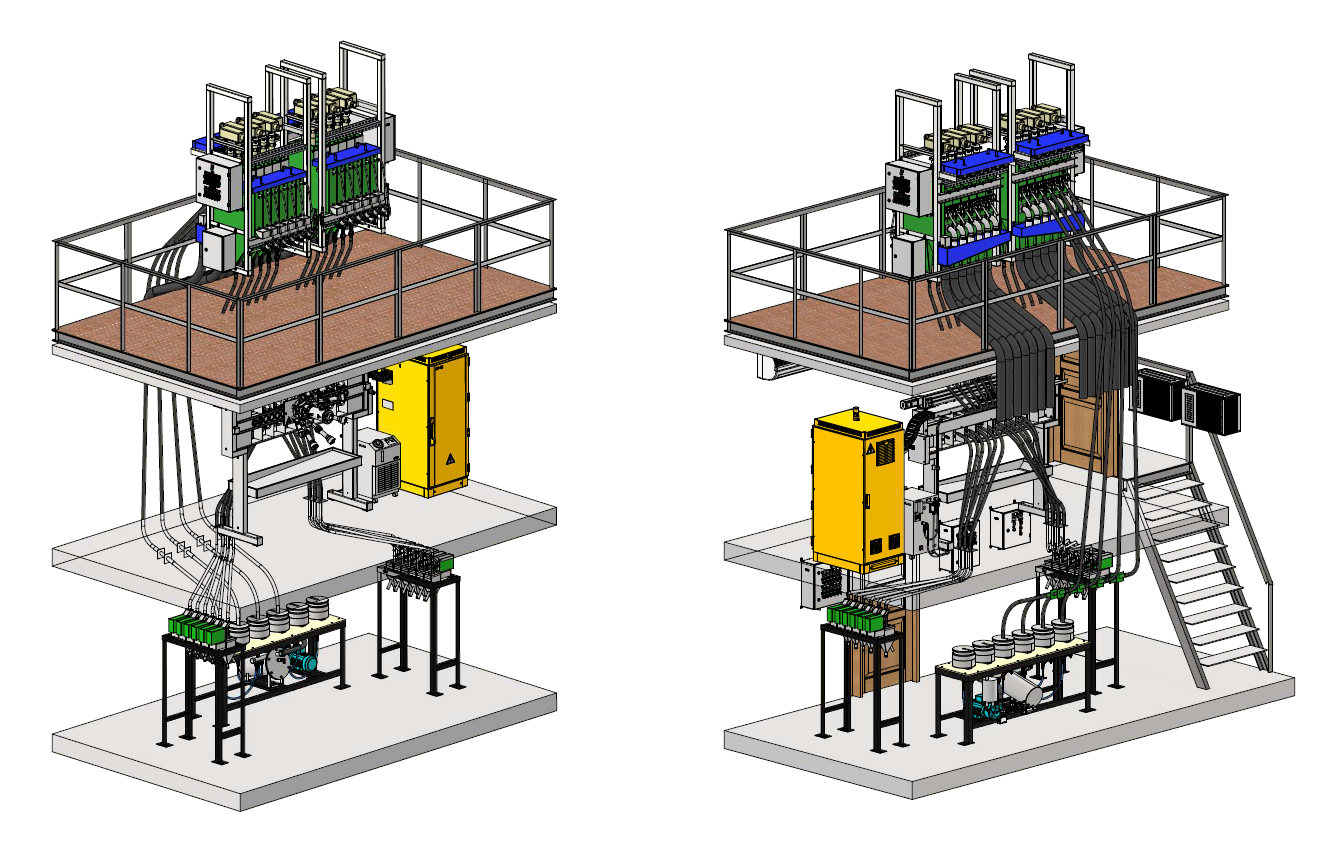

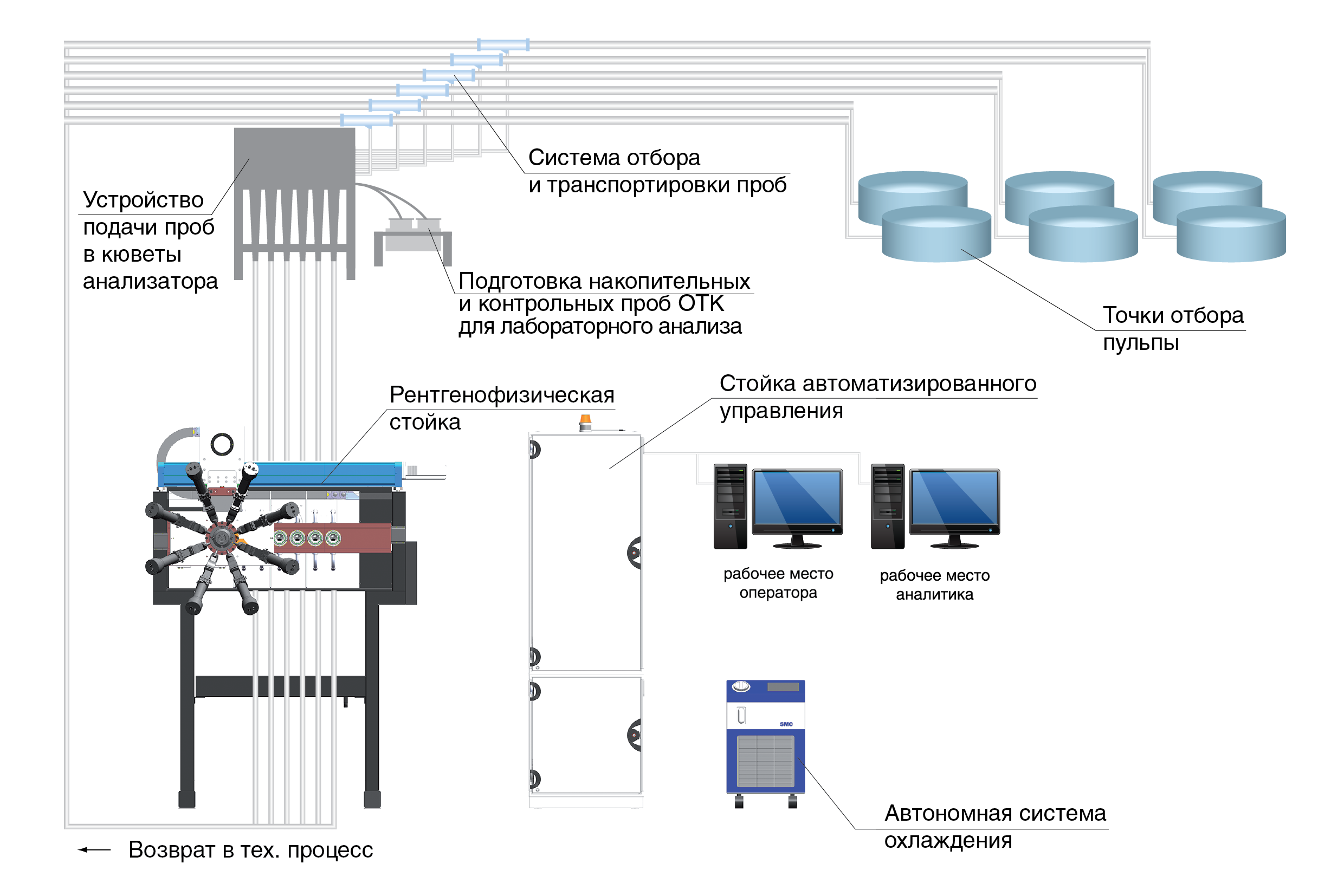

Схема

Базовая комплектация

Комплект пробоотборников
Блок отправки проб
Блок приема проб
Блок подачи пробы на анализатор / отбор калибровочных проб / отбор балансовых проб

Оборудование АСАК

Комплексная поставка в контейнере

Коммутатор потоков (мультиплексор)

Потоковый волнодисперсионный анализатор АР-35

Потоковый однокюветный анализатор АРО

Устройство отбора калибровочной пробы

Пробоотборник

Устройство фильтрования (обезвоживание проб)

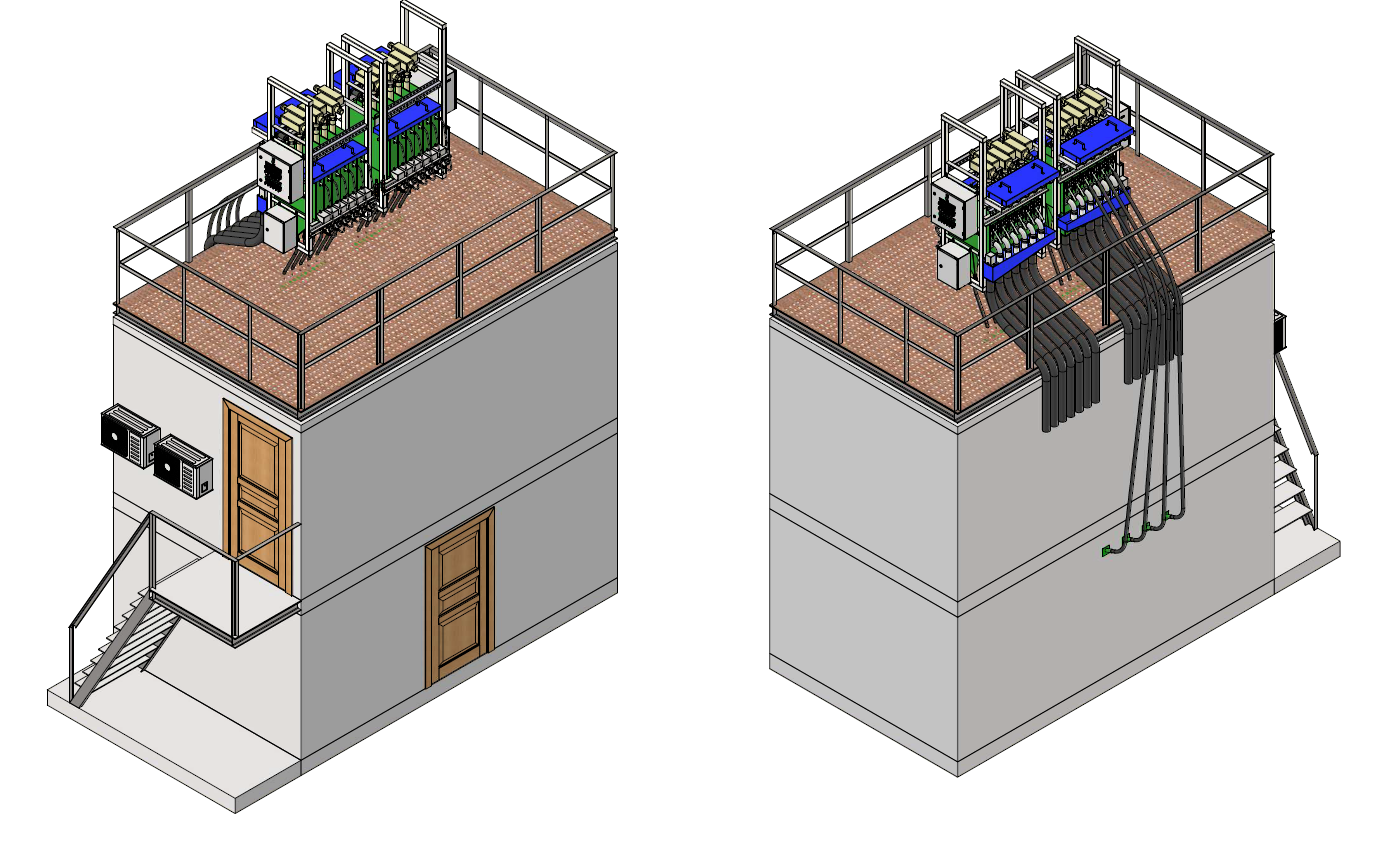

Комплексная поставка в контейнере

Оборудование АСАК может быть поставлено в трехуровневом блок-контейнере в необходимой комплектации:

- средства освещения;
- система вентиляции;
- система пожаротушения;
- щитовое оборудование;
- пожарная сигнализация.

При наличии требования по пожарной безопасности и взрывозащите может быть подобран специальный контейнер.

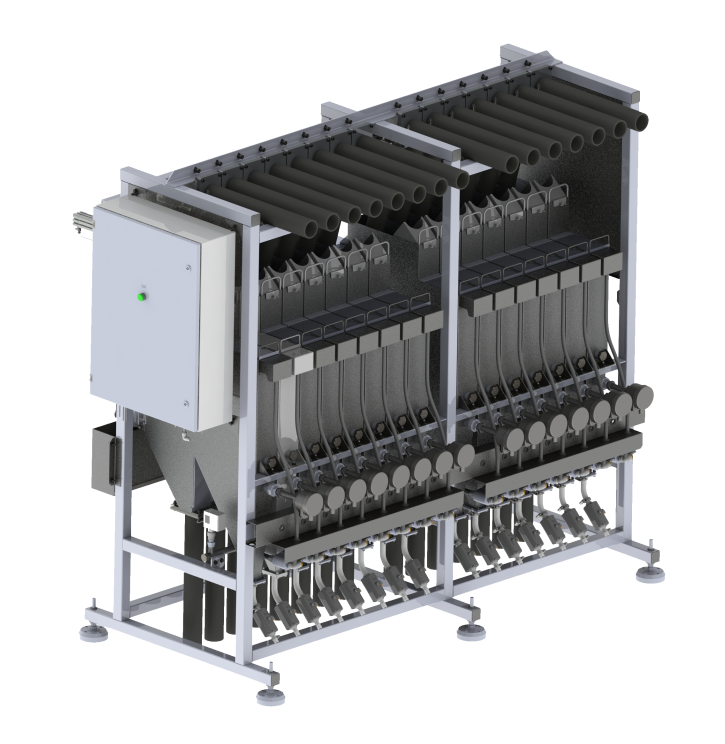

Коммутатор потоков (мультиплексор)

Предназначен для коммутации входящего потока анализируемого материала между потоковым анализатором и устройством фильтрования, формирующем сменную пробы. В процессе подачи отобранной пробы на анализ, обеспечивается ее представительность и стабилизация физических параметров за счет поддержания заданного уровня материала пробы в усреднительной емкости, которая затем поступает в измерительную ячейку. Также при накоплении пробы в усреднительной емкости применяется система пеногашения, обеспечивающая однородность проб для пенных продуктов. Неиспользуемый материал сливается через дренажный выход к устройствам возврата проб в технологический процесс.

Коммутатор потоков является вторичным пробоотборным устройством с возможностью автономной работы. Даже при отсутствии необходимости проведения анализа или невозможности его выполнения, коммутатор потоков способен обеспечивать отбор составных (балансных) проб без привязки к работе анализатора.

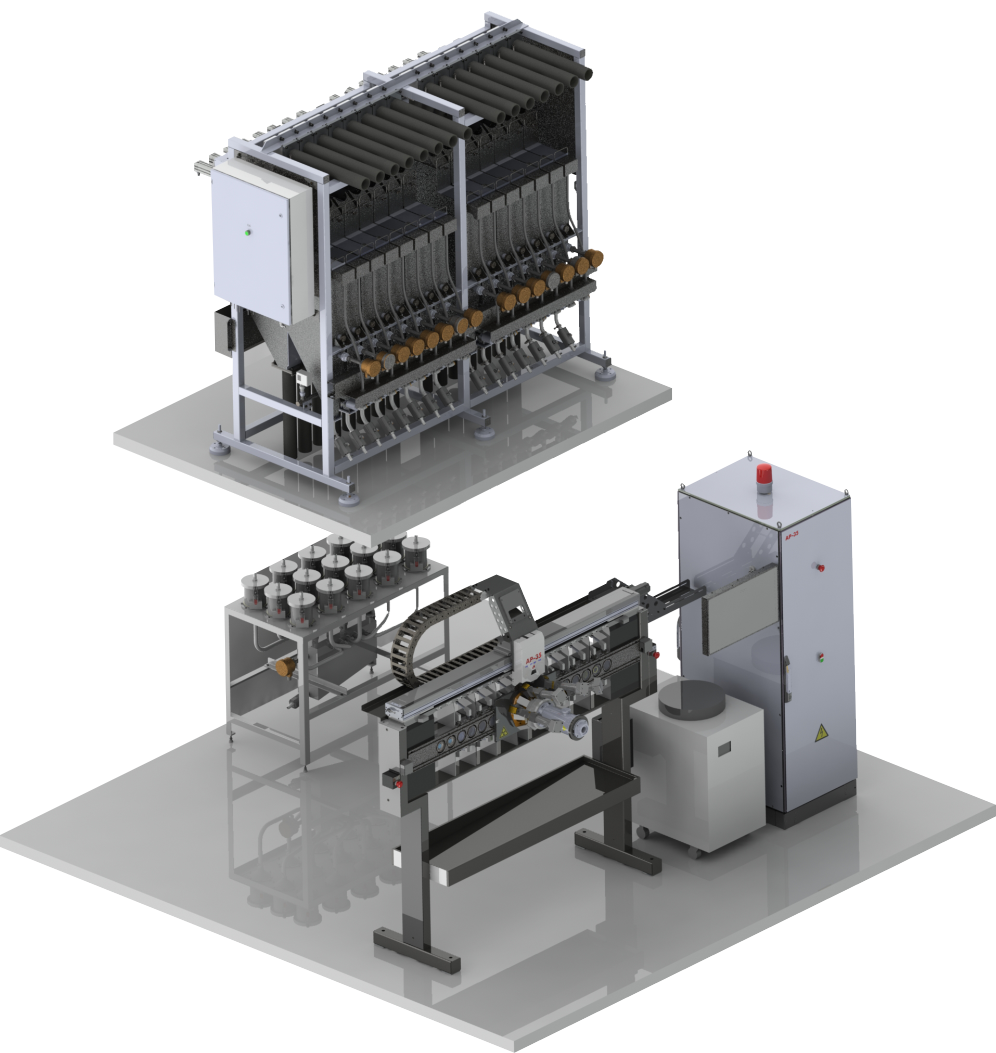

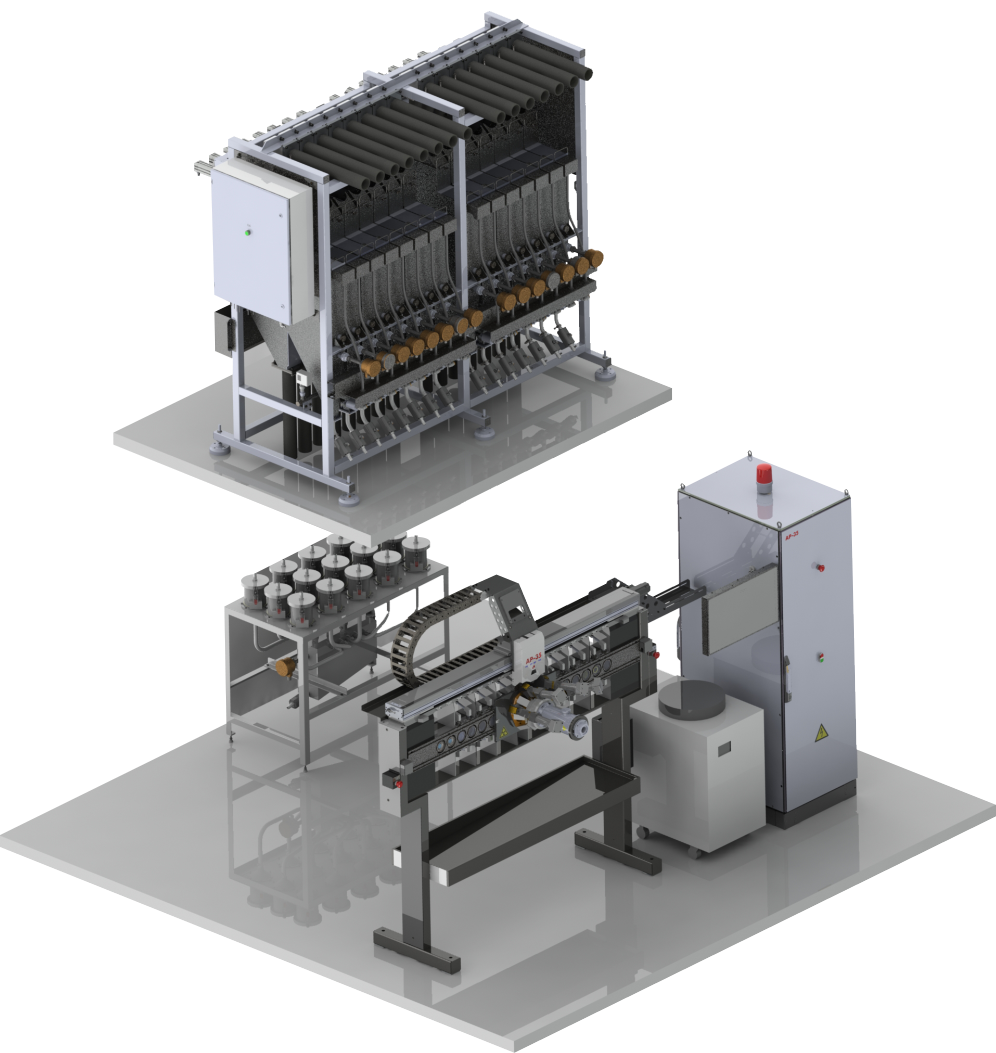

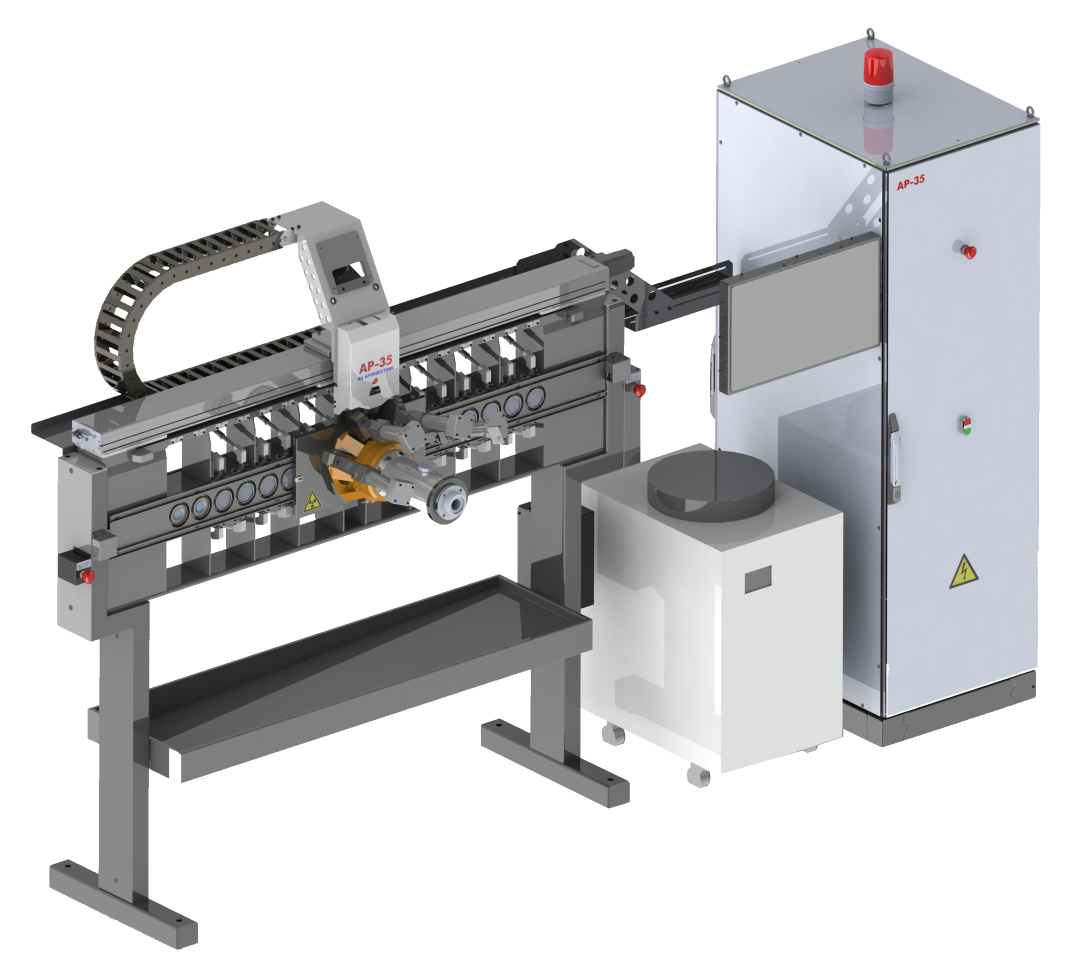

Потоковый волнодисперсионный анализатор АР-35

Независимый анализ до 15 продуктов, определение концентраций химических элементов от серы S до урана U. В режиме мультиплексирования возможно измерение до 30 продуктов.
Область применения: анализ пульп, суспензий и растворов на флотационных и гидрометаллургических переделах фабрик.

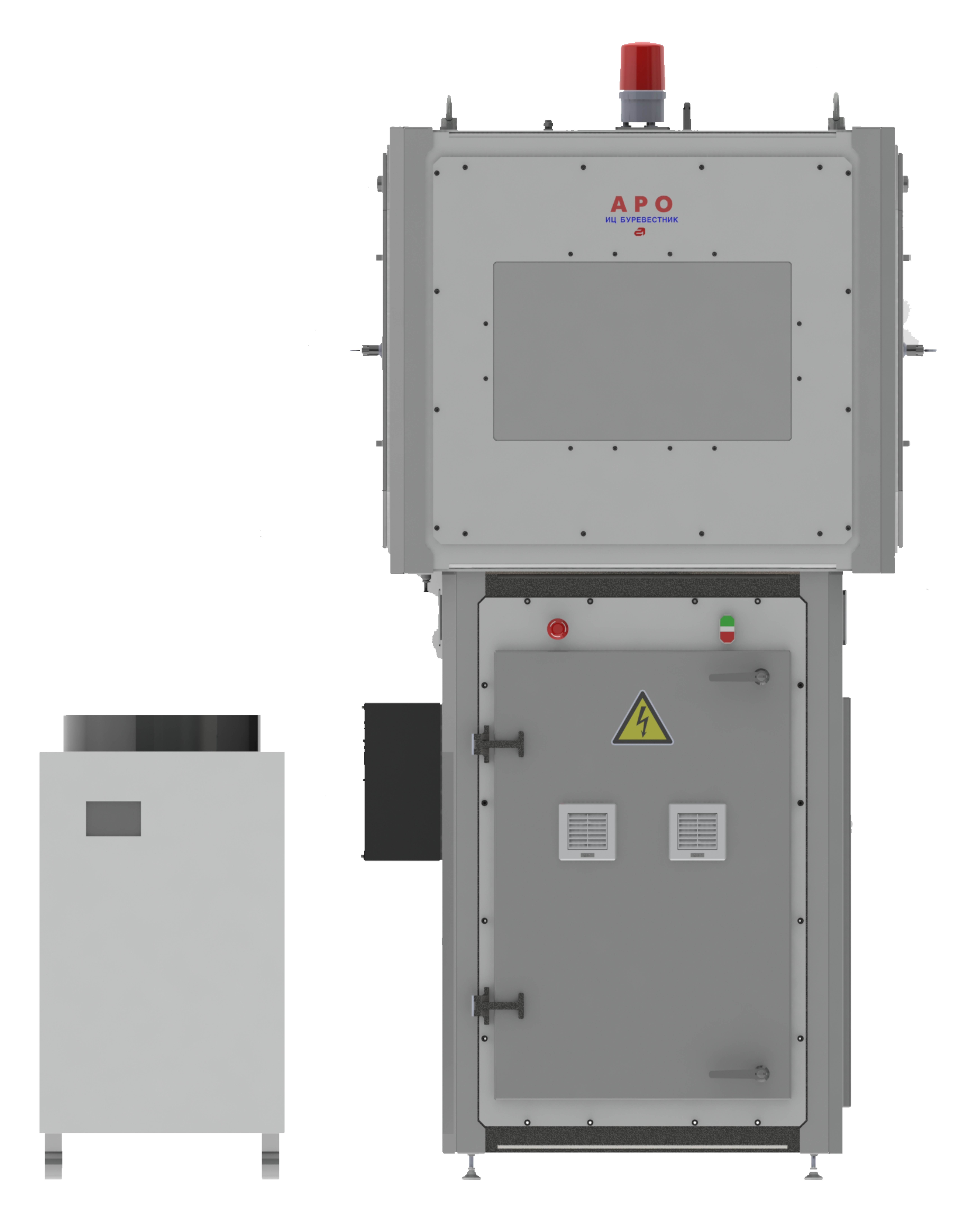

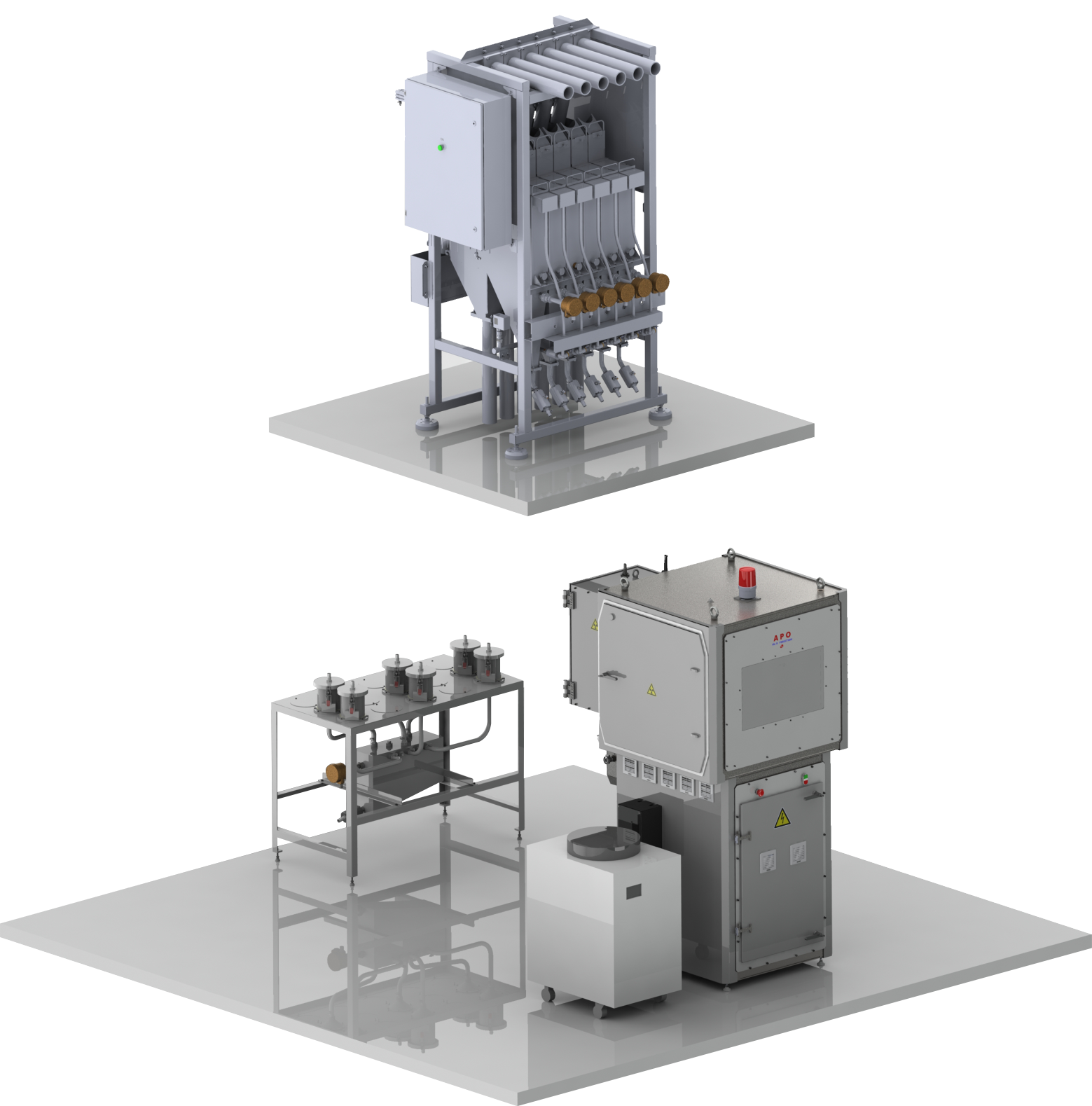

Потоковый однокюветный анализатор АРО

Однокюветный волнодисперсионный анализатор в защитном корпусе, может быть размещен в производственном помещение. Анализ до пяти продуктов одного типа в режиме мультиплексирования и определение концентраций химических элементов от серы S до урана U.
Область применения: анализ пульп, суспензий и растворов на флотационных и гидрометаллургических переделах фабрик.

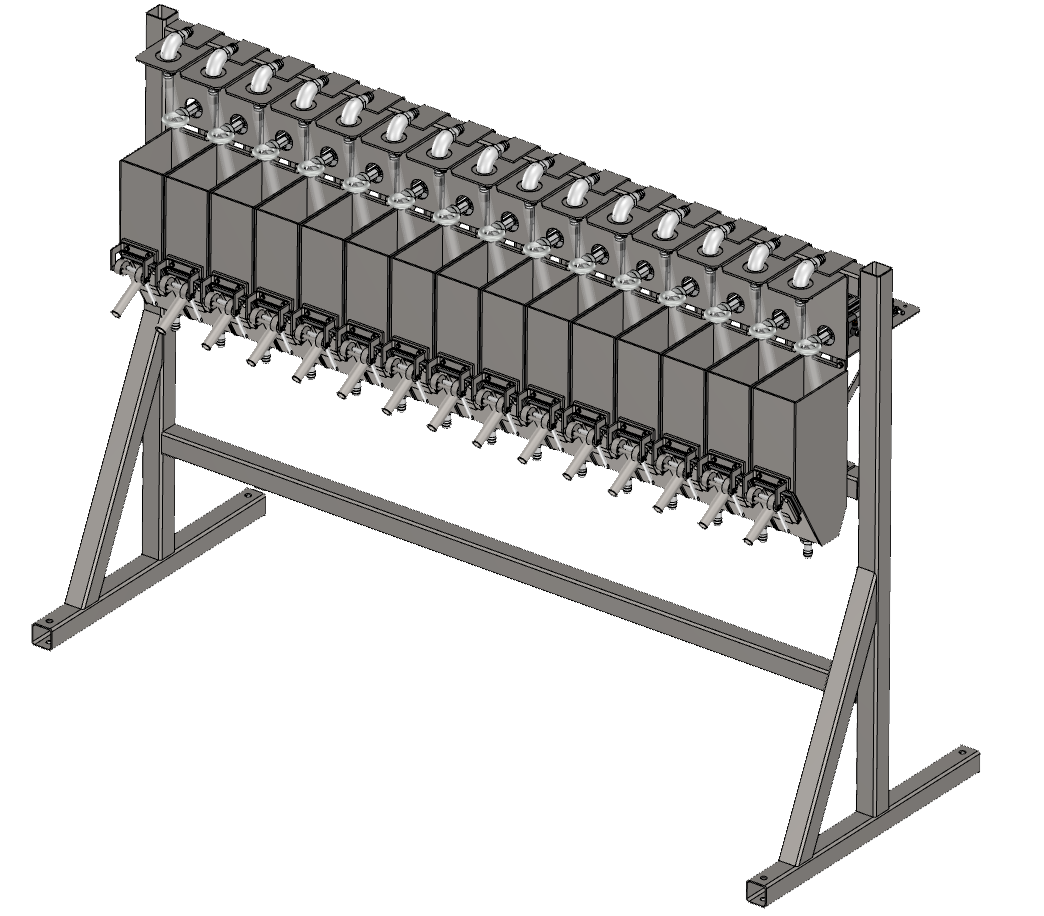

Устройство отбора калибровочной пробы

Предназначено для отбора представительных жидких проб для целей градуировки и контроля правильности показаний анализатора. Работа по отбору пробы осуществляется по заранее установленной программе, определяющей периодичность, длительность и количество отсечек, которые устанавливается через ПО анализатора. Возврат проб в технологический процесс, прошедших анализ, может осуществляться раздельно или в общую точку возврата проб.

Пробоотборник

Подбирается согласно исходным данным точки отбора пробы.
Возможна интеграция оборудования АСАК с уже имеющейся на объекте системой пробоотбора.

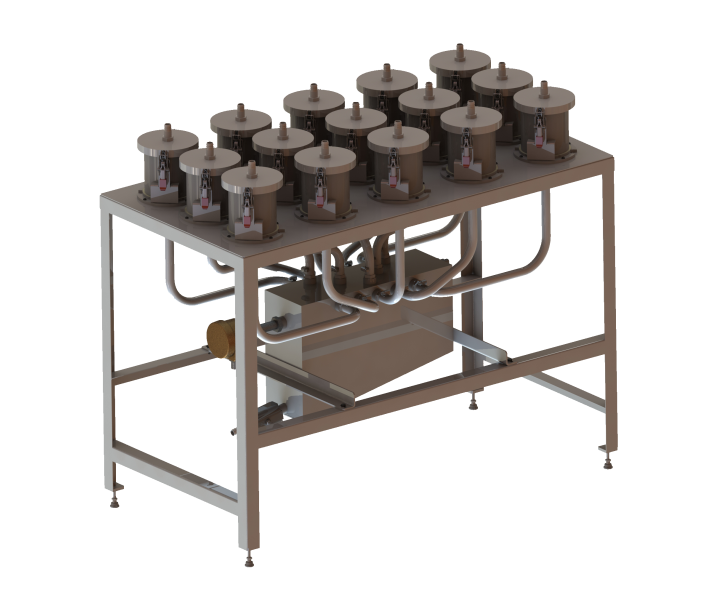

Устройство фильтрования (обезвоживание проб)

Предназначено для накопления материала составной (балансовой, сменной) пробы, поступающей от пробоотборного ножа коммутатора потоков, где затем автоматически подвергается обезвоживанию, в ходе которого удаляется свободная вода. Обезвоживание пробы осуществляется путем вытягивания свободной воды из объема пробы через бумажный фильтр. В ходе работы устройства фильтрования формируется готовая твердая проба на бумажном фильтре, которая затем передается в службу контроля качества для последующего химического анализа.

Программное обеспечение

АРМ-Аналитика

АРМ-Наладчика

АРМ-Оператора

Программа «Наладчик пробоподготовки и пробоотбора»

АРМ-Флотатора

АРМ-Аналитика

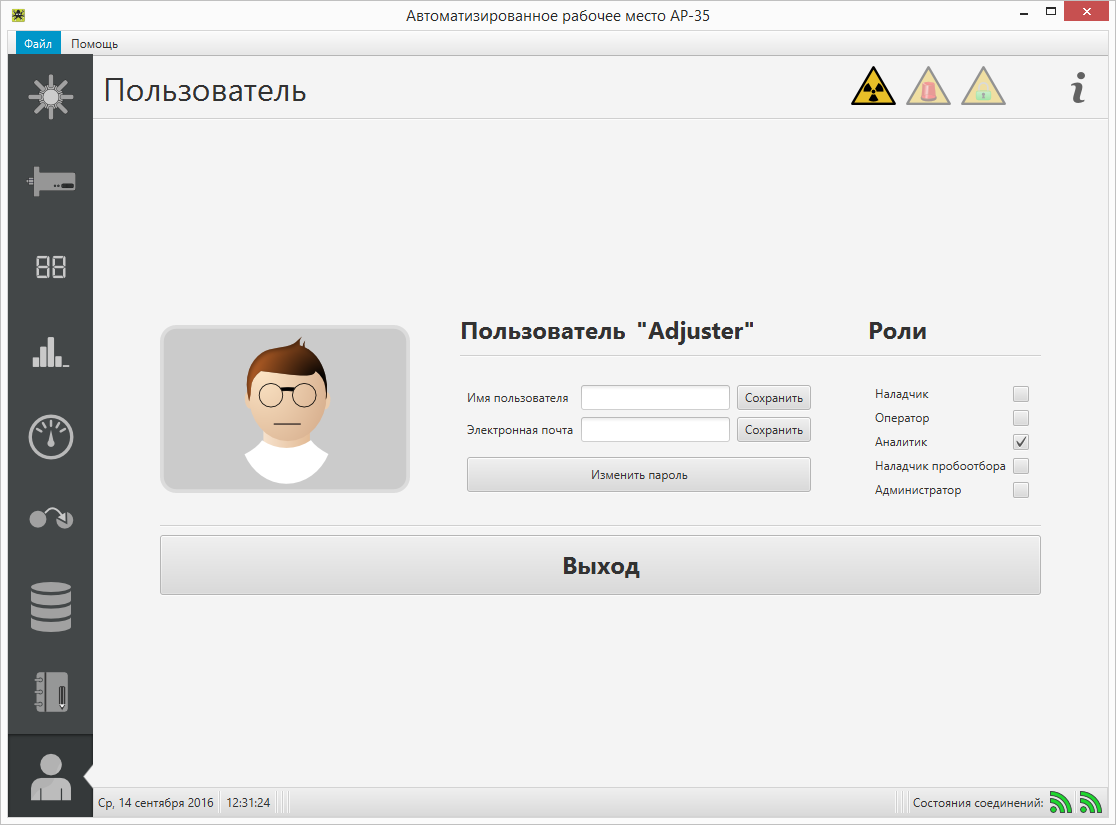

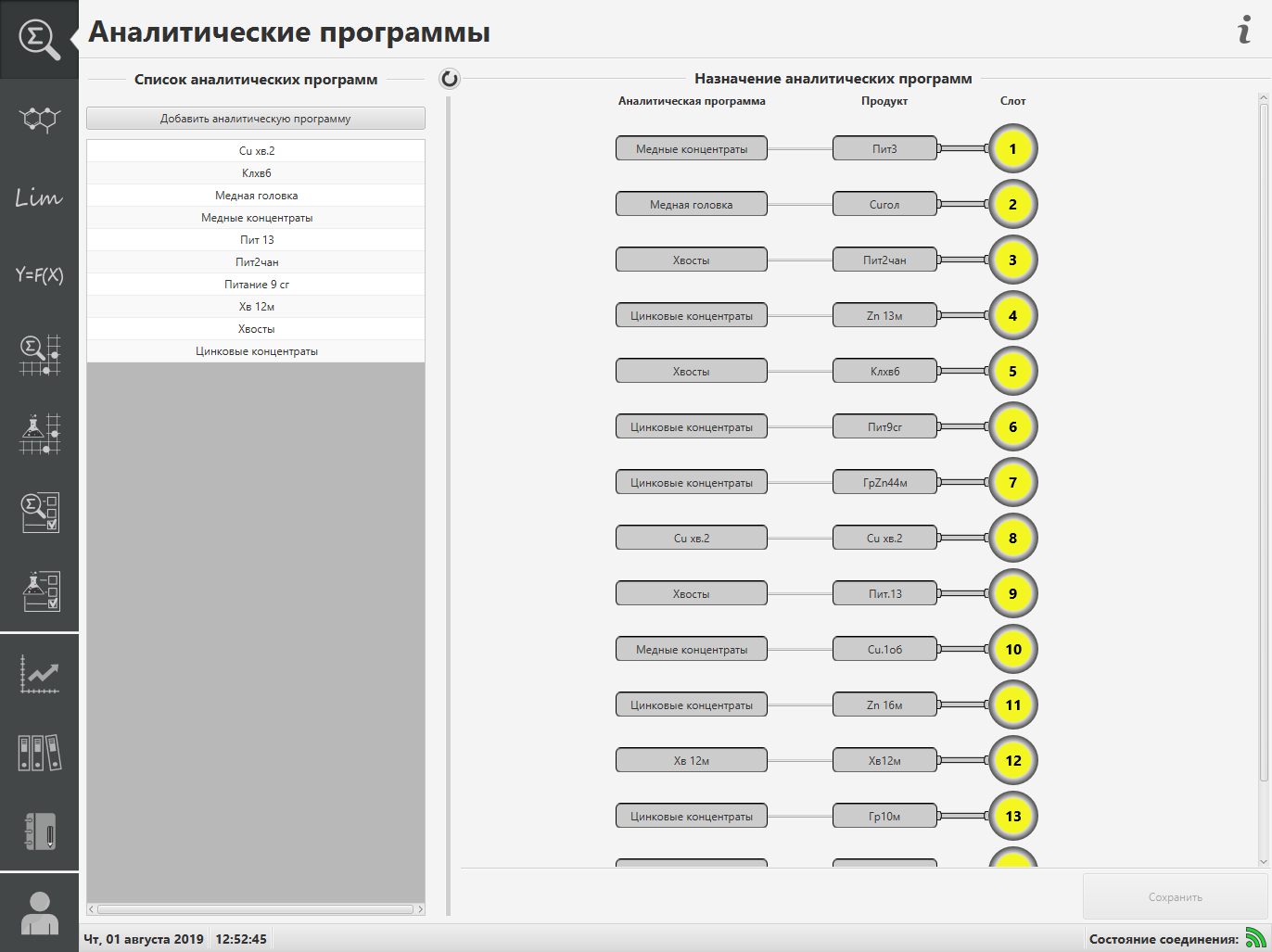

Программа «Аналитик» предназначена для обеспечения функционирования автоматизированного рабочего места «АРМ-Аналитика». Программа «Аналитик» функционирует в составе программно-технического комплекса АСАК, обеспечивая градуировочной и аналитической информацией «АРМ-Оператора».

Программа «Аналитик» обеспечивает:

создание аналитических программ и назначение их анализируемым продуктам;
формирование массива градуировочных измерений с возможностью ввода результатов химического анализа, входящих в этот массив градуировочных проб, и дальнейшее их использование в режимах градуировки и корректировки результатов анализа;

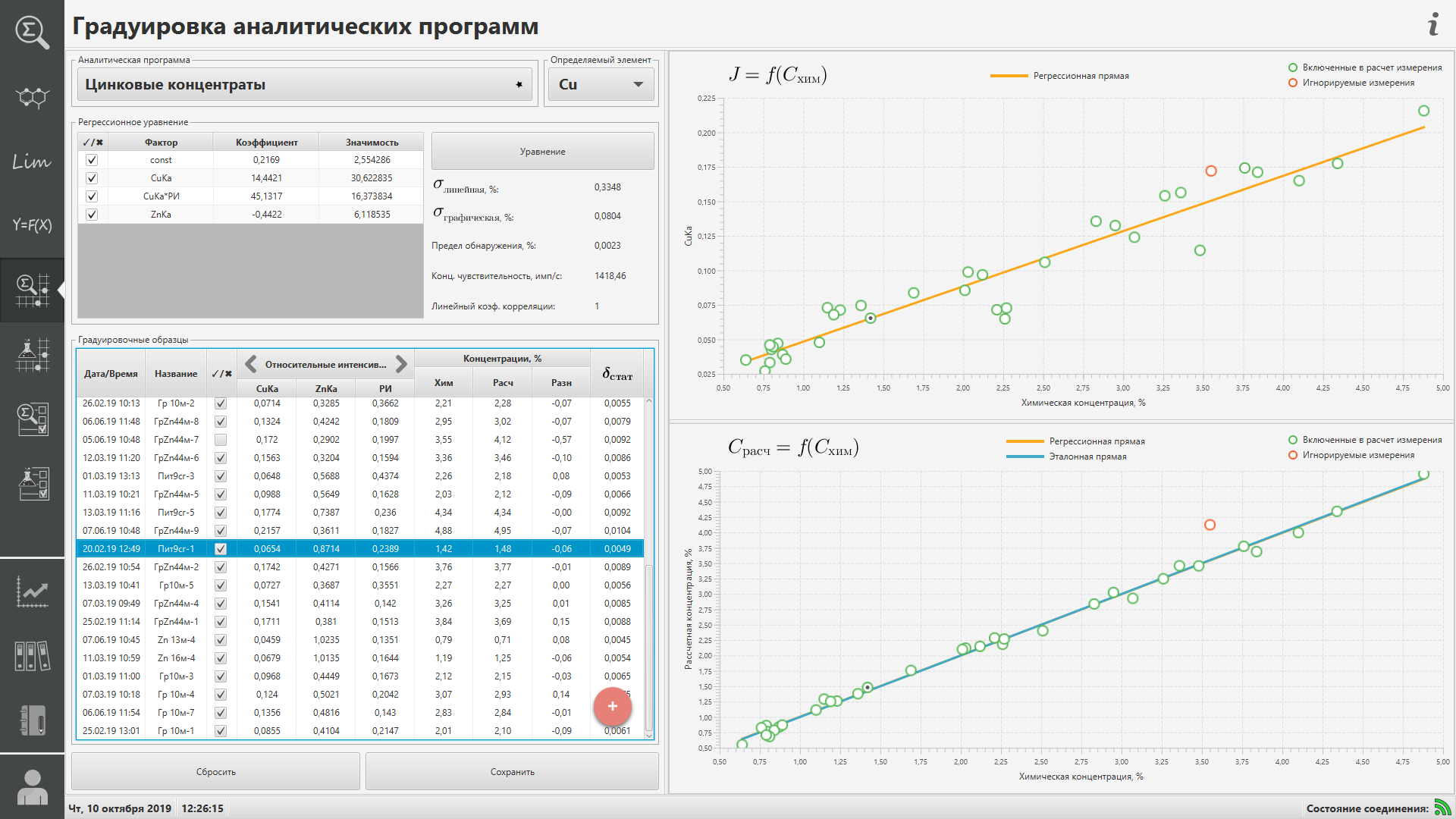

построение градуировочных уравнений и расчет градуировочных коэффициентов для созданных аналитических программ;
графическое представление зависимостей интенсивностей линий анализируемых элементов и их расчетных содержаний в градуировочных образцах от содержаний, полученных с помощью химического анализа;
построение и графическое представление зависимостей интенсивностей аналитических линий от интенсивности рассеянного излучения в градуировочных образцах;
расчет коэффициентов корректировки результатов анализа;
корректировку значений рассчитываемых коэффициентов (градуировочных коэффициентов, коэффициентов корректировки результатов анализа).

Решаемые задачи, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

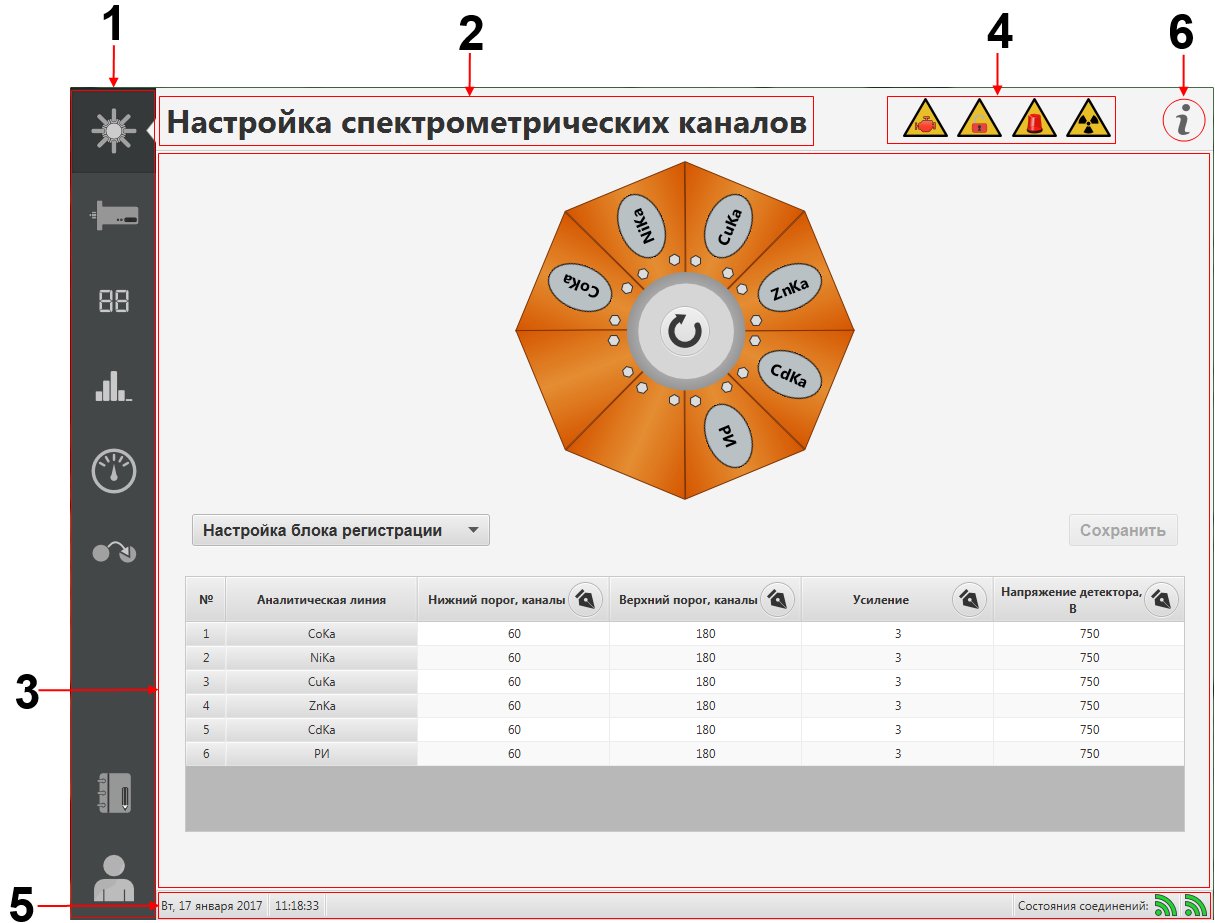

АРМ-Наладчика

Программа «Наладчик» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Наладчика, обеспечивающего настройку, диагностику, а также управление устройствами, входящими в состав многоканальных поточных рентгеновских анализаторов.

Программа «Наладчик» реализует следующие функции:

визуализация состояния анализатора АР-35, датчиков и устройств, входящих в его состав;
параметрирование работы спектрометрического устройства, задание временных интервалов движения системы калибровки и каретки;
управление анализатором в ручном режиме;
опробование работы двигателя каретки в режиме разовых команд.

В стандартной комплектации АРМ-Наладчика и -Оператора представляют собой промышленный компьютер, установленный на стойке автоматического управления анализатора.
Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

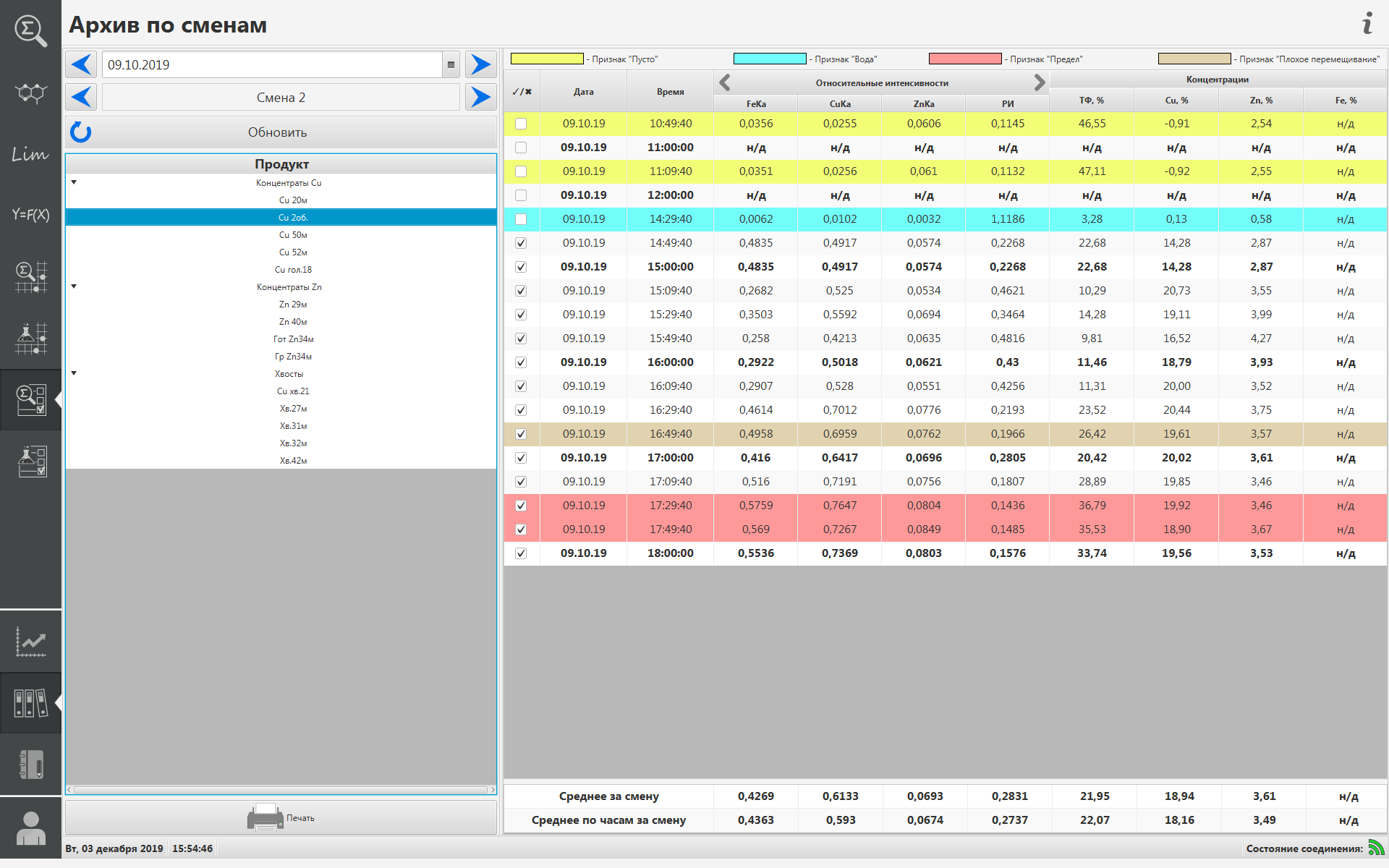

АРМ-Оператора

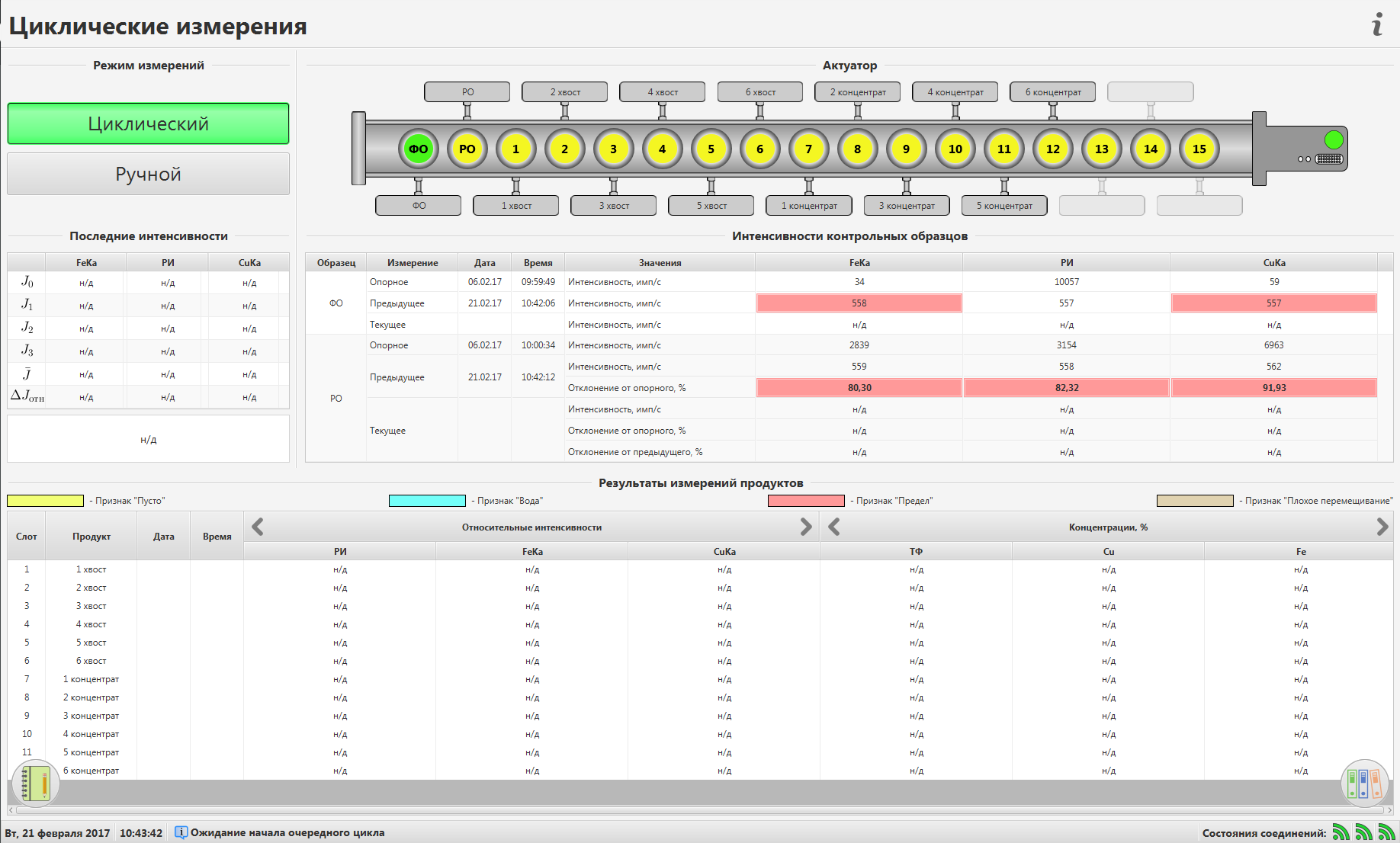

Программа «Оператор» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Оператор и решает задачи оперативного контроля и управления анализатором, расчета концентраций элементов и архивирования данных в автоматическом режиме, мониторинга состояния оборудования.

Программа «Оператор» реализует следующие функции:

проведение анализа в циклическом режиме измерений;
проведение градуировочных измерений;
проведение разовых измерений;
проведение измерений реперных образцов и замену опорных интенсивностей;
отображение результатов анализа, полученных в текущем цикле;
отображение текущего состояния анализатора;
отображение последних результатов измерения интенсивностей реперных образцов.

Программа «Наладчик пробоподготовки и пробоотбора»

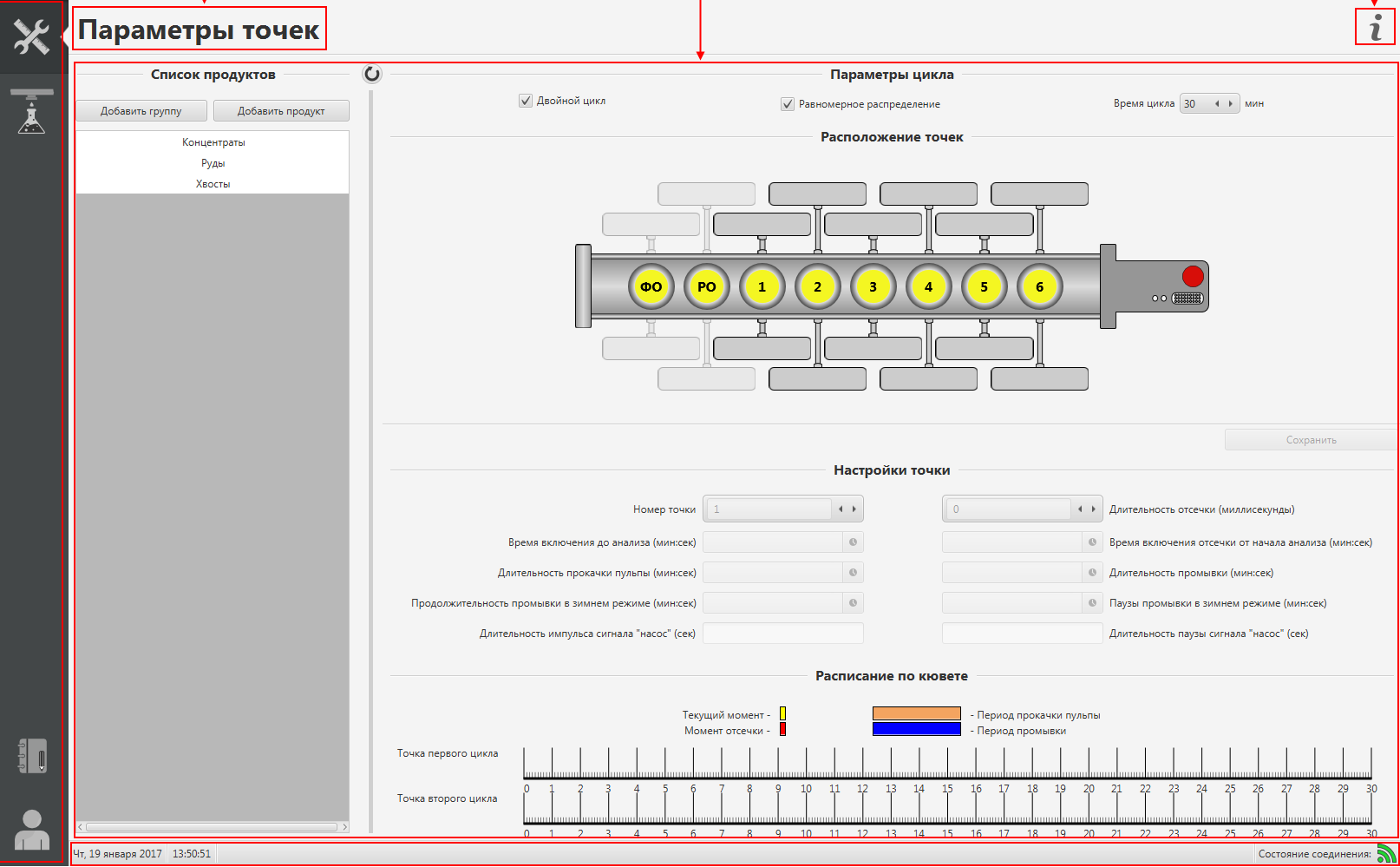

Программа «Наладчик прободоставки и пробоотбора» предназначена для обеспечения настройки, диагностики, а также управления устройствами системы прободоставки и пробоотбора. Программа «Наладчик прободоставки и пробоотбора» в зависимости от конфигурации системы АСАК может входить, либо в состав автоматизированного рабочего места «АРМ-Наладчика», либо быть частью отдельно созданного «АРМ-Наладчика прободоставки и пробоотбора».

Программа «Наладчик прободоставки и пробоотбора» позволяет выполнять следующие функции:

создавать группы измеряемых продуктов, а также сами продукты;

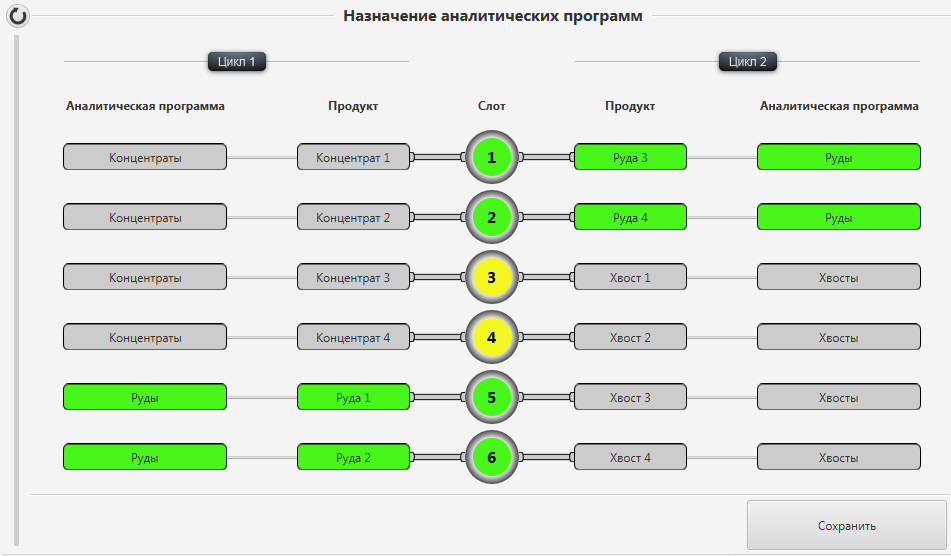

назначать измеряемые продукты измерительным кюветам анализатора;
задавать параметры циклического режима;
ставить в соответствие продукты и точки пробоотбора и задавать их параметры;
переключать отдельные точки пробоотбора, а также всю систему пробоотбора в различные режимы;
просматривать текущее состояние системы прободоставки и пробоотбора.

Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

АРМ-Флотатора

Промышленный компьютер специального исполнения, который может быть установлен в производственном помещении. Вид интерфейса и его наполнение определяется требованиями заказчика.
