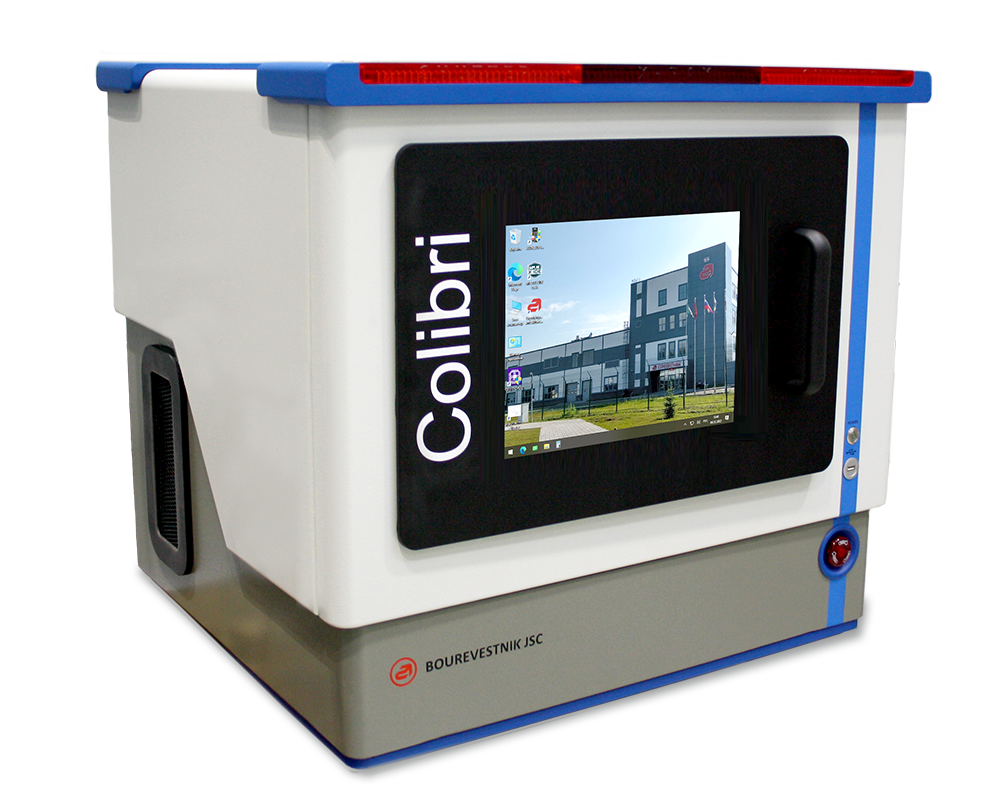

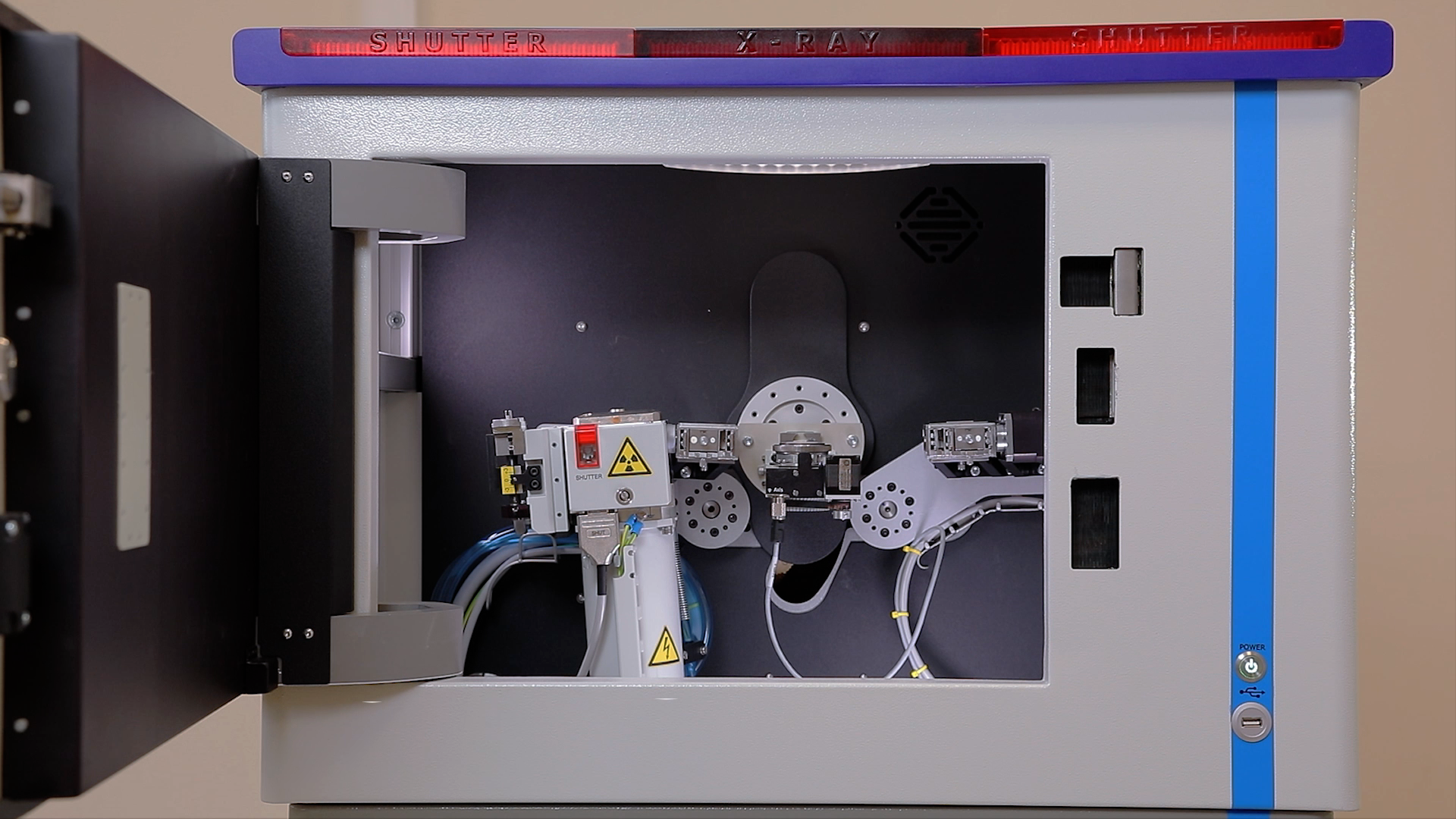

Настольный дифрактометр КОЛИБРИ

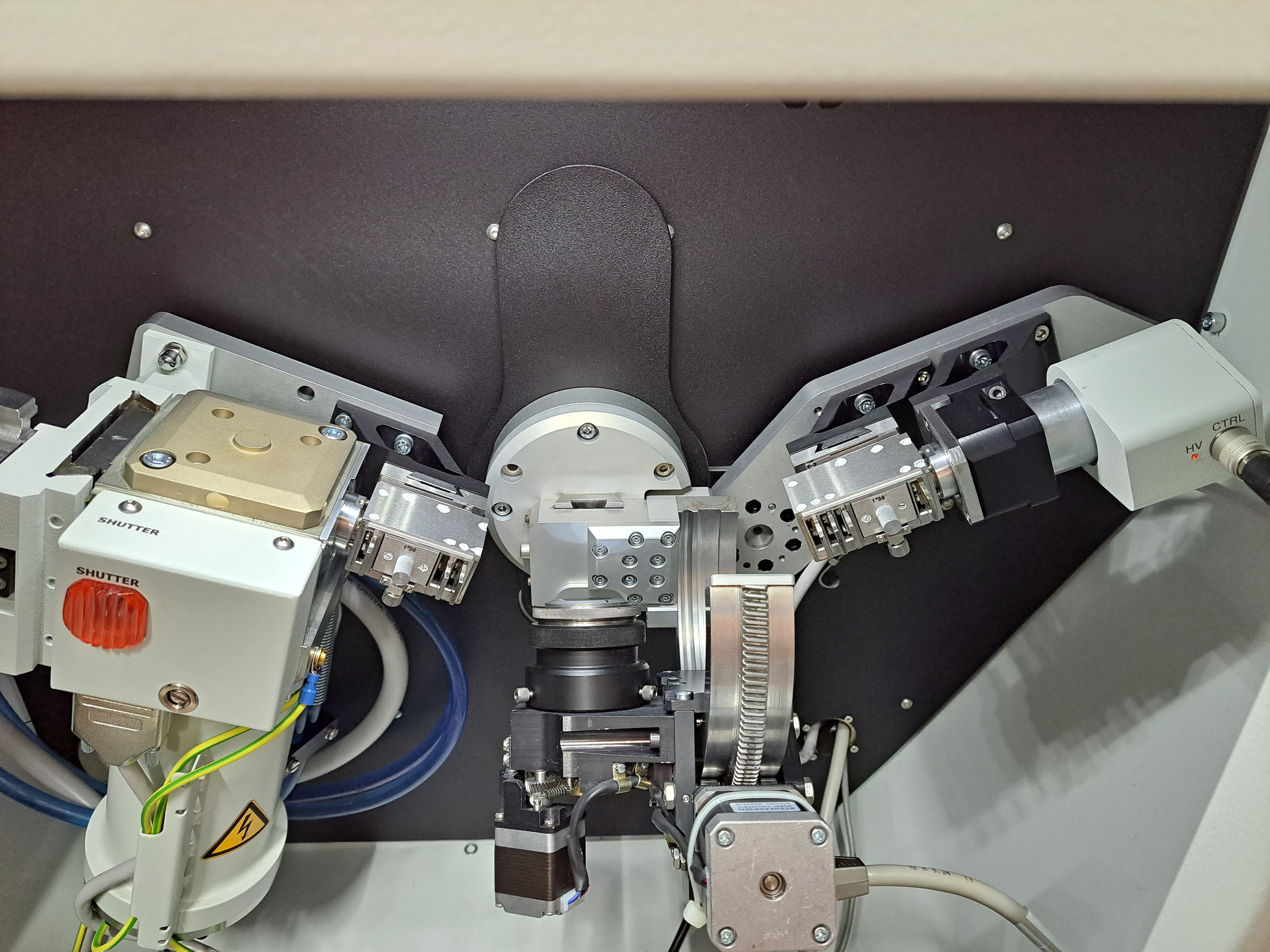

вертикальный θ-θ гониометр оригинальной конструкции с горизонтальным положением образца;
конфигурация с линейным позиционно- чувствительным детектором;
встроенная система охлаждения;
полностью заводская настройка.
внесен в реестр российской промышленной продукции (Реестровый номер № 10553771)

Характеристики

Тип гониометра	вертикальный θ-θ
Рентгенооптическая схема	Брэгга-Брентано
Радиус R, мм	150
Диапазоны углов, град	от -5 до +160 (базовая конфигурация)
Диапазоны углов, град	от -3 до +155 (с ПЧД)
Транспортная скорость, град/мин	1000
Режимы сканирования	Дискретный/непрерывный
Минимальный шаг сканирования, град	0.005
Скорость сканирования, град/мин	от 0,01 до 100
Точность определения углового положения максимума, град	0,02
Высоковольтный источник питания, выходная мощность, Вт	600
Питание аппарата, В/Гц	Однофазное 220/50
Вес, кг	160

Опции

Автосменщик образцов на 6 позиций

Система быстрой регистрации (Mythen 2R 1D, 640 каналов)

Универсальный монохроматор на дифрагированном пучке

Приставка двухосная хи-фи для настольного дифрактометра Колибри

Высокотемпературная камера BTS 500

Система охлаждения (чиллер)

Комплект бесперебойного питания

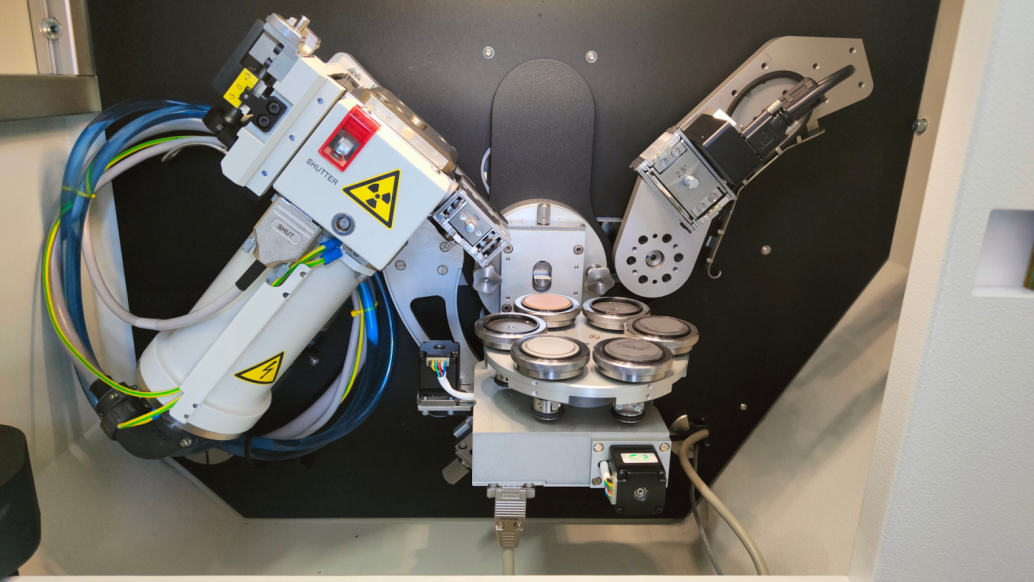

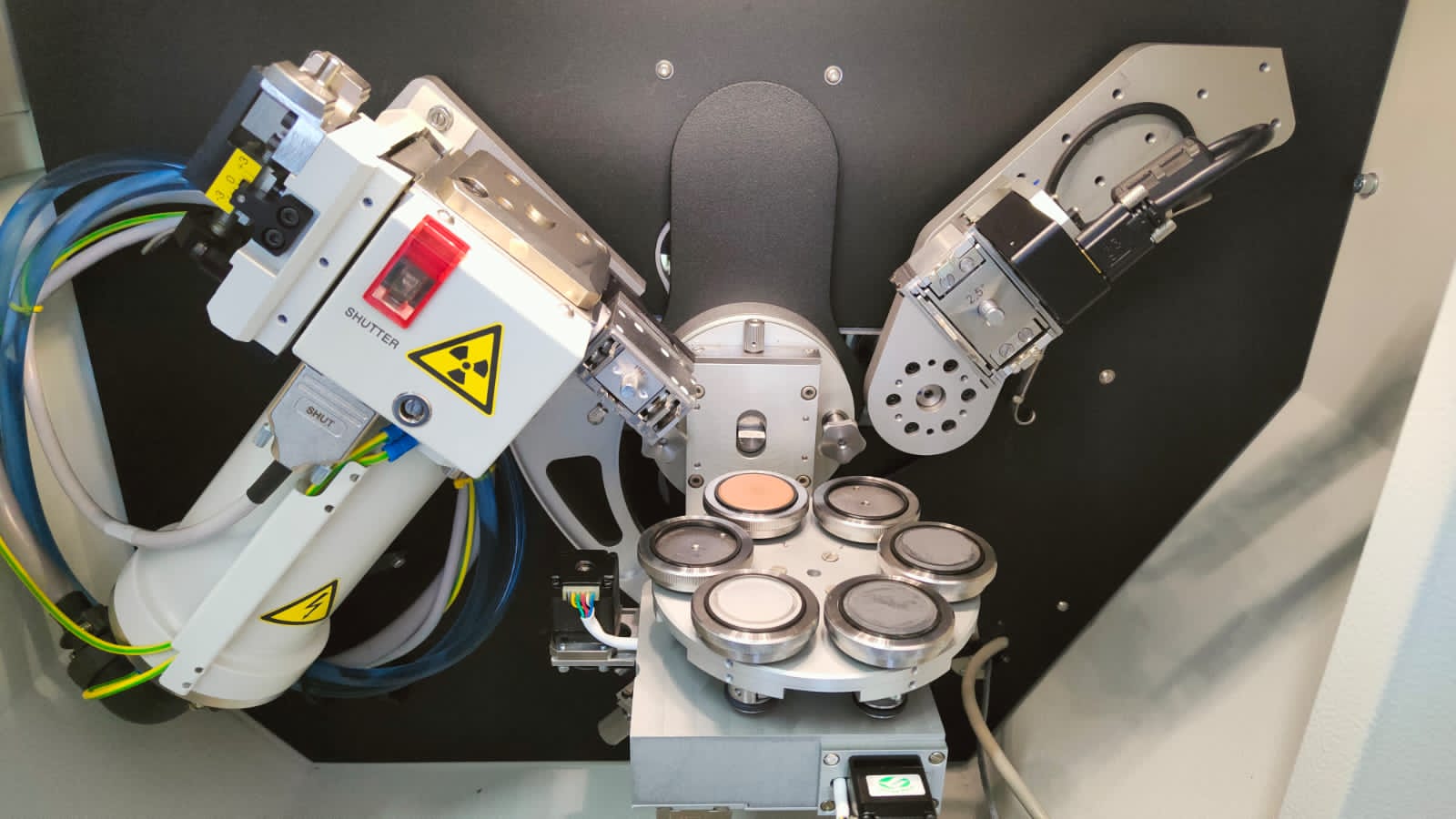

Автосменщик образцов на 6 позиций

Автосменщик образцов на 6 позиций для потокового измерения порошковых проб с вращением в плоскости образца со скоростью 30 или 60 об/мин.

Система быстрой регистрации (Mythen 2R 1D, 640 каналов)

Линейный стриповый позиционно-чувствительный детектор Mythen 2R 1D (Dectris, Швейцария) с держателем, щелевым устройством и ловушкой первичного пучка.
Система обеспечивает быстродействие аппарата в 50 раз больше, чем с точечным детектором (несколько минут вместо нескольких часов измерений для получения хорошей статистики данных).
В систему также входит коллимационная система на дифрагированном пучке и ловушка первичного пучка для обеспечения измерений на ближних углах (с 3 град.).
Особенно эффективно использовать СБР для исследований плохо окристаллизованных, быстро разлагающихся объектов или малых количеств вещества.

Характеристики ПЧД Mythen 2R 1D:

Сенсор: линейка кремниевых диодов
Размер стрипа: 50 мкм ± 3 мкм
Количество каналов: 640
Активная область: 8 x 32 мм2
Скорость счета на один канал: > 1 x 106
Диапазон энергий: 4 - 40 кэВ
Эффективность (для 8 кэВ): 96%
Охлаждение: воздушное

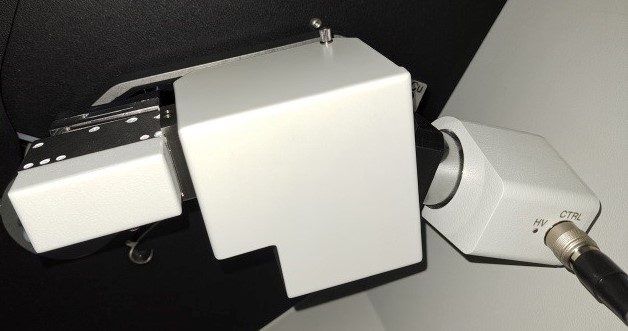

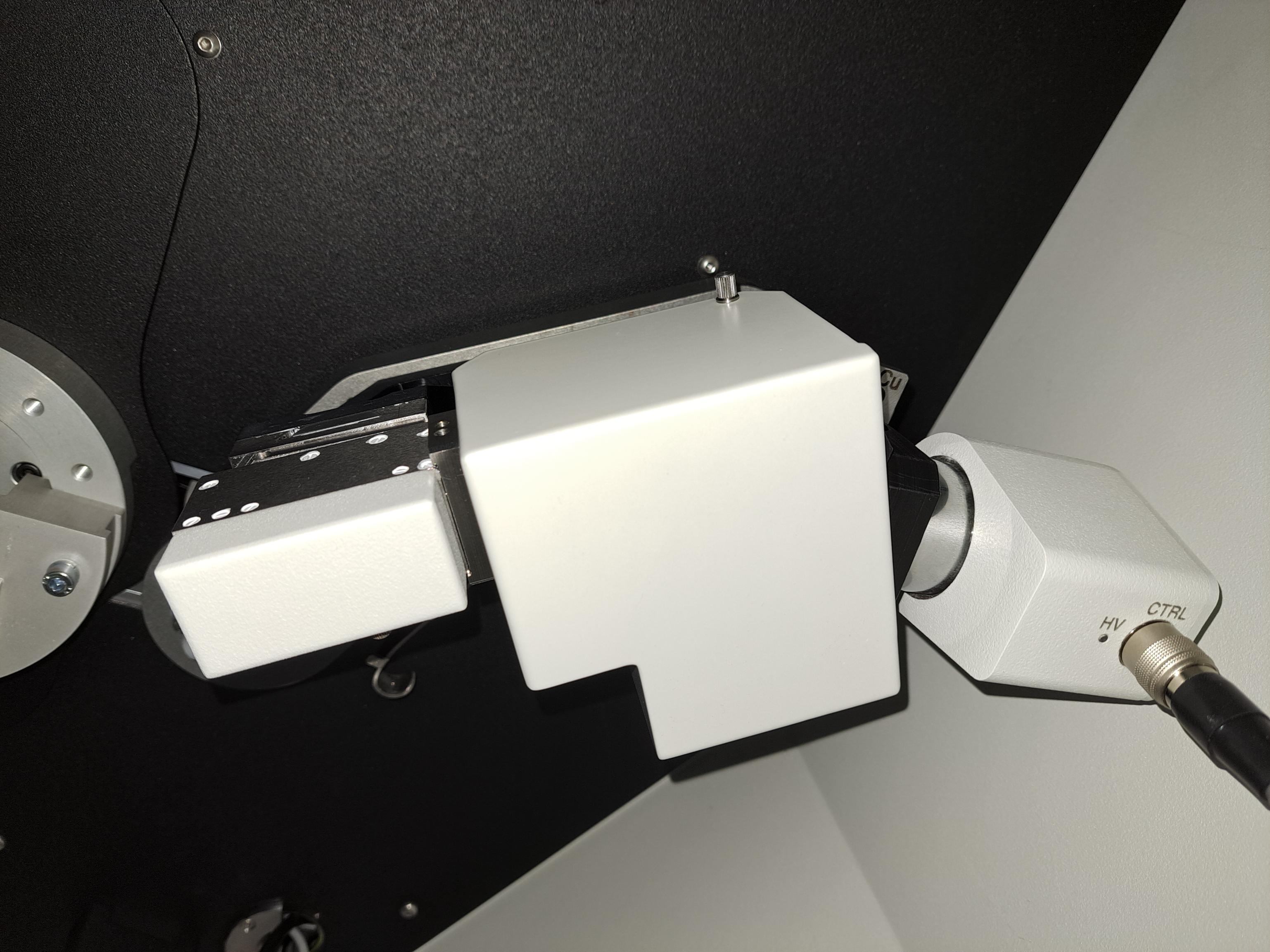

Универсальный монохроматор на дифрагированном пучке

Устанавливается на дифрагированном пучке перед сцинтилляционным детектором.

Возможна настройка на два излучения: Cu и Со.

В комплект входит кристалл-монохроматор из пиролитического графита (0002)/

Обеспечивает монохроматизацию пучка за счет подавления бета-линии и рентгенфлуоресцентного фона.

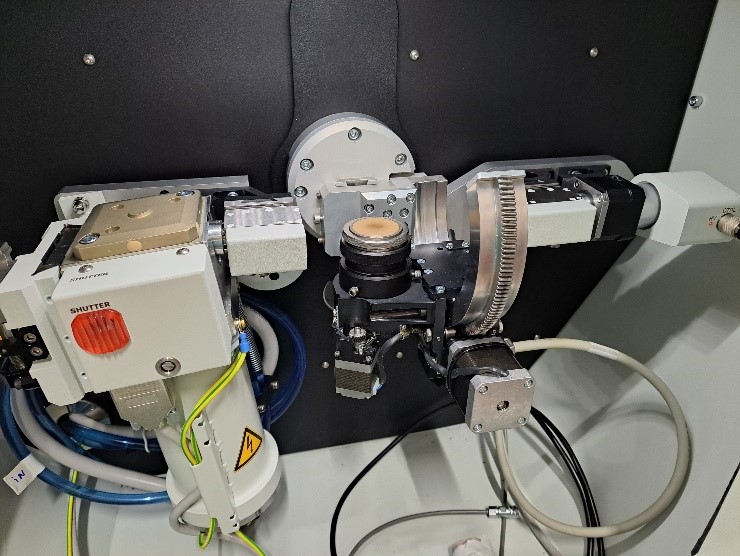

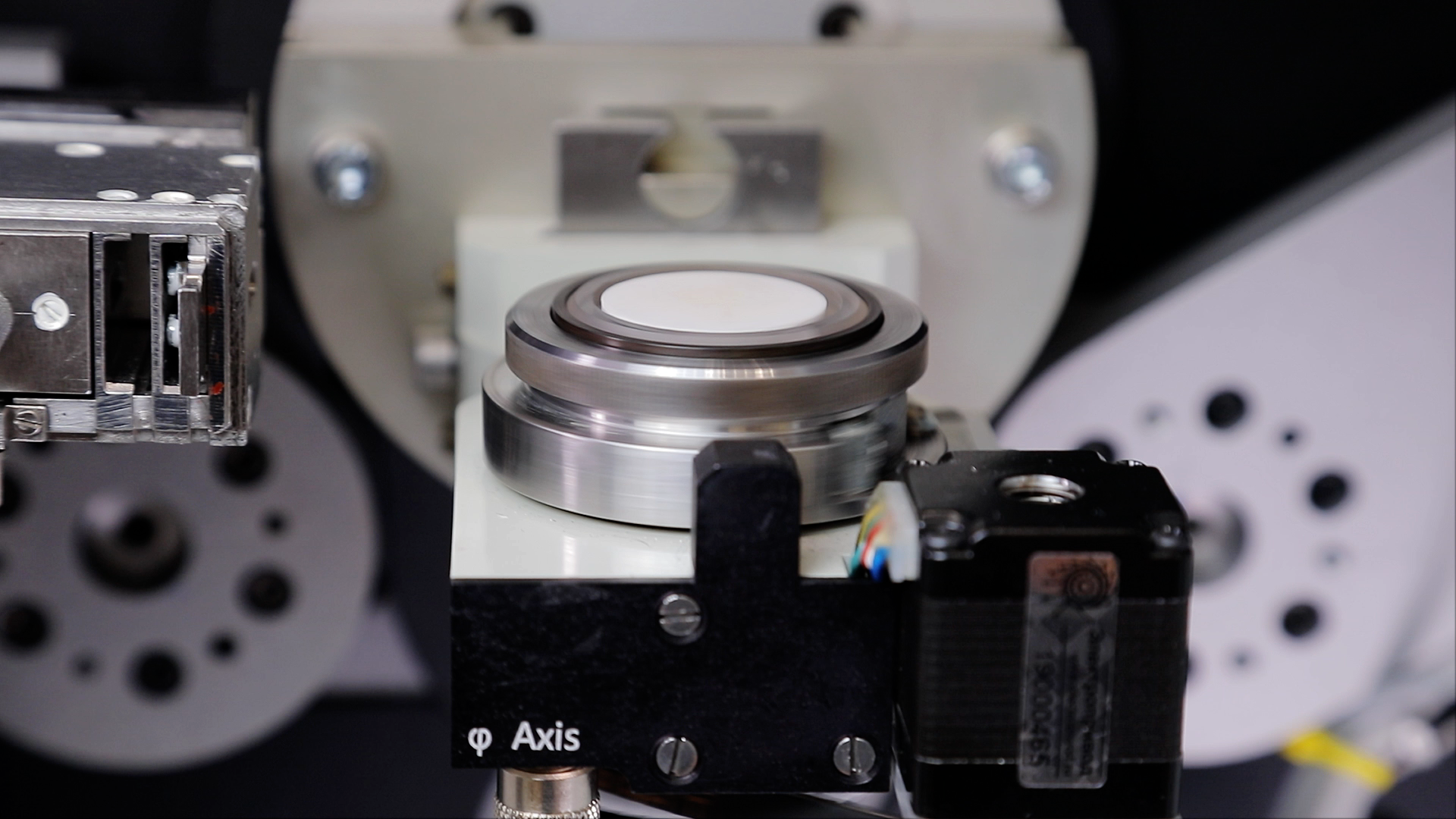

Приставка двухосная хи-фи для настольного дифрактометра Колибри

Приставка для анализа текстур и макронапряжений в поликристаллических образцах и для экспрессного определения ориентации небольших монокристаллов диаметром до 28 мм. Обеспечивает два независимых программно-управляемых перемещения образца:

поворот (вращение) вокруг оси φ - от 0 до 360°,
наклон по оси x - от –3 до +70°.

В составе дифрактометра позволяет проводить сбор данных методом наклона x–φ, а также сочетать сбор данных методом наклона x–φ при фиксированном угле дифракции 2θ с методом θ-θ при фиксированном положении приводов (x,φ) приставки.
Это дает возможность определять ориентацию монокристалла, выводить в отражающее положение конкретный брэгговский рефлекс по измеренным координатам (x,φ) и проводить θ-θ сканирование этого рефлекса для определения межплоскостного расстояния в данном направлении.

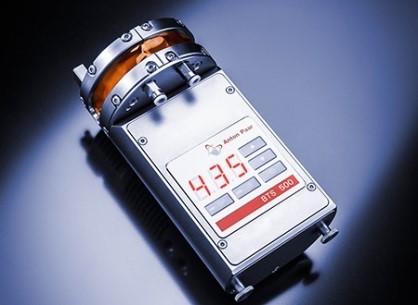

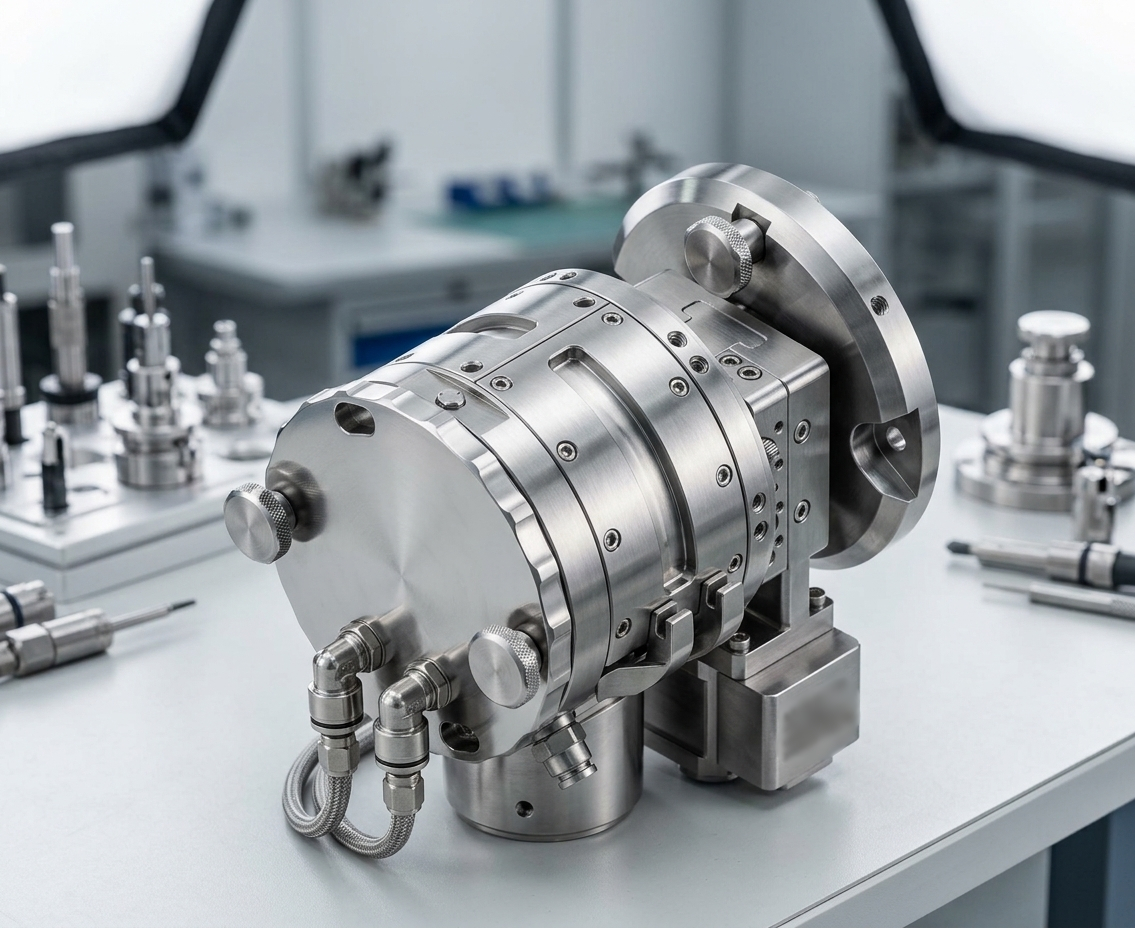

Высокотемпературная камера BTS 500

Высокотемпературная камера BTS 500 применяется для проведения in situ исследований твердотельных фазовых превращений и химических реакций, а также для анализа термических деформаций кристаллической решетки при нагреве от 20 до 500 °C.

Комплектуется адаптером для установки на гониометр с ручной регулировкой высоты.

Блок управления нагревом интегрирован в камеру.

Атмосфера: вакуум (до 1 мбар - опционно), воздух, азот, инертные газы.

Материал держателя образца: никель или оксид алюминия.

Размер образца: 16 х 14 мм/

Диапазон углов сканирования 2Θ: 0 - 164°

Геометрия измерений: на отражение

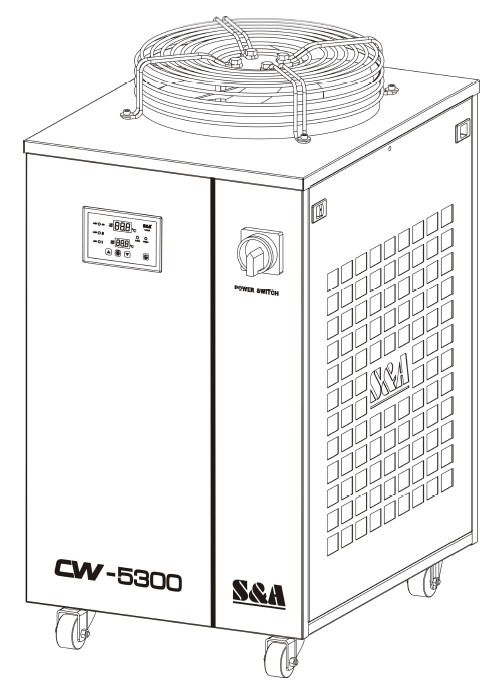

Система охлаждения (чиллер)

Автономная система охлаждения рефрижераторного типа (типа воздух-вода).

Обеспечивает охлаждение рентгеновской трубки дистиллированной водой по замкнутому контуру, поддерживает температуру воды с точностью 0,5 град.

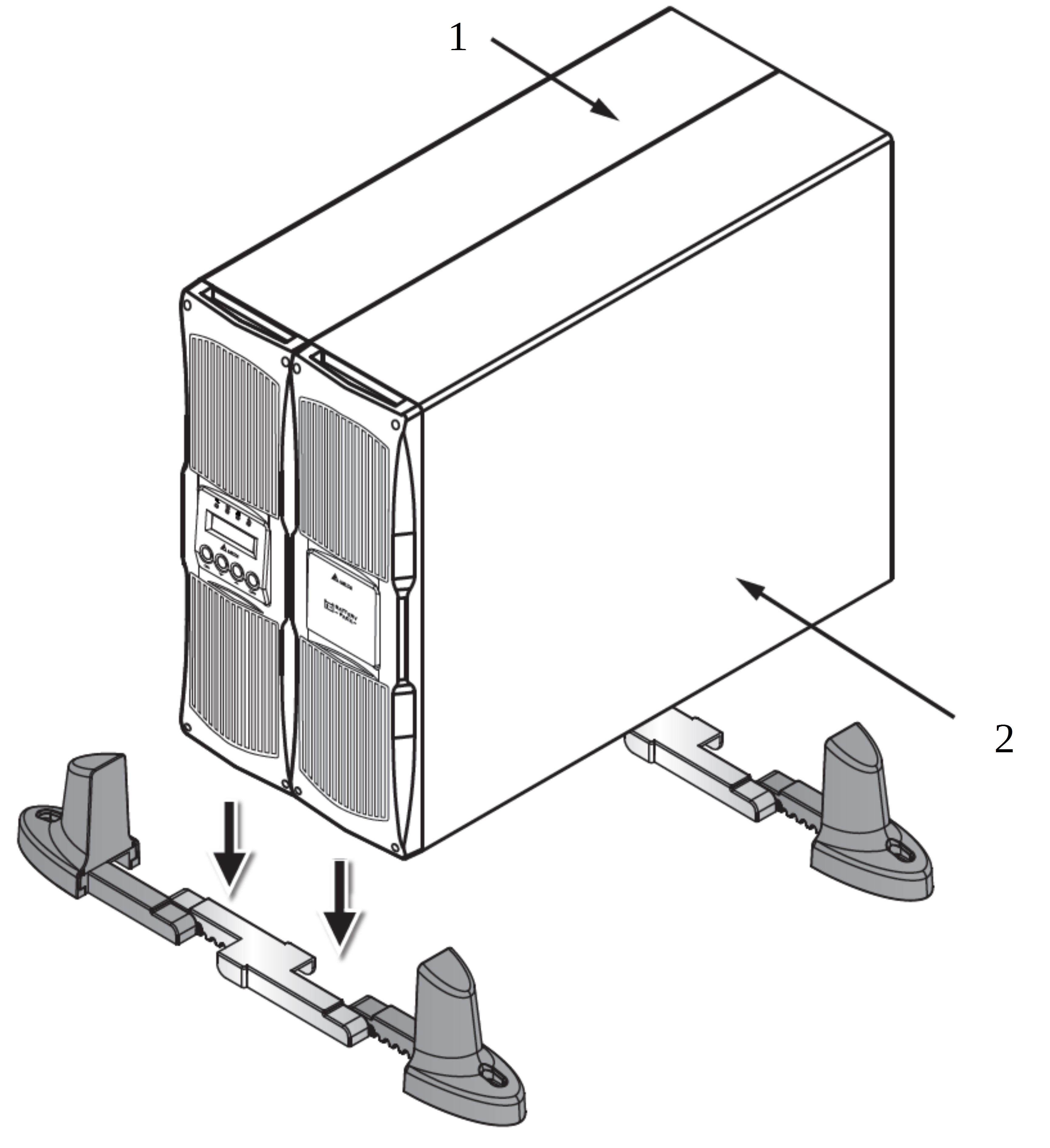

Комплект бесперебойного питания

Комплект бесперебойного питания предназначен для обеспечения бесперебойной работы дифрактометра Колибри.

Включает в себя ИБП (Источник бесперебойного питания Delta Electronics GES103R212035 с блоком батарейным GES201B109700.)

и комплект монтажных частей для подключения его к электрической (питающей) сети на территории заказчика.

Обеспечивает 1 час автономной работы аппарата с потребляемой мощностью 5 кВт.

Программное обеспечение

Аналитическое программное обеспечение для обработки и анализа данных

Программное обеспечение для рентгенофазового анализа со встроенной картотекой порошковых стандартов

Программное обеспечение для управления и сбора данных

Специализированное

Расчет макронапряжений – MacroStress

Моделирование рефлектометрических кривых– XRR simulation

Программный комплекс «Текстура»

Терморентгенография – Thermo

Автоиндицирование – Ind

Качественный и количественный фазовый анализ по базе COD

Метод Ритвельда – Rietveld

Предварительная обработка – DrWin

Расчет областей когерентного рассеяния и микродеформаций - Size&Strain

Расчет теоретической дифрактограммы – TheorPattern

Уточнение параметров элементарной ячейки – Param

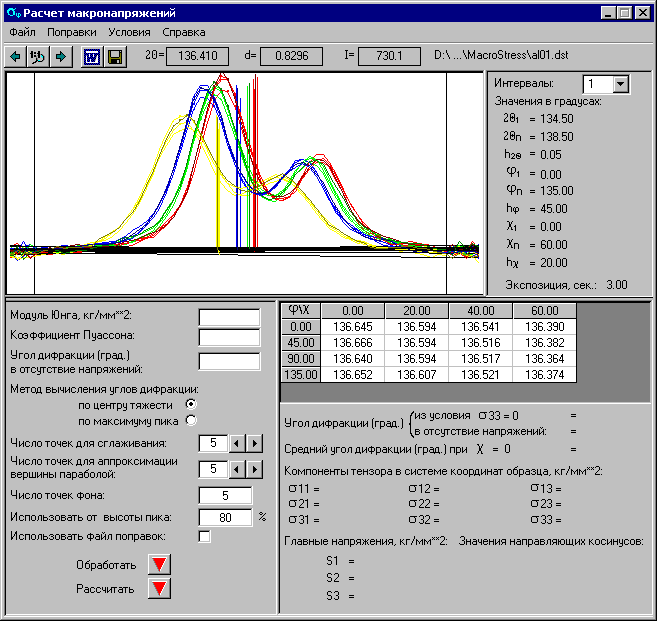

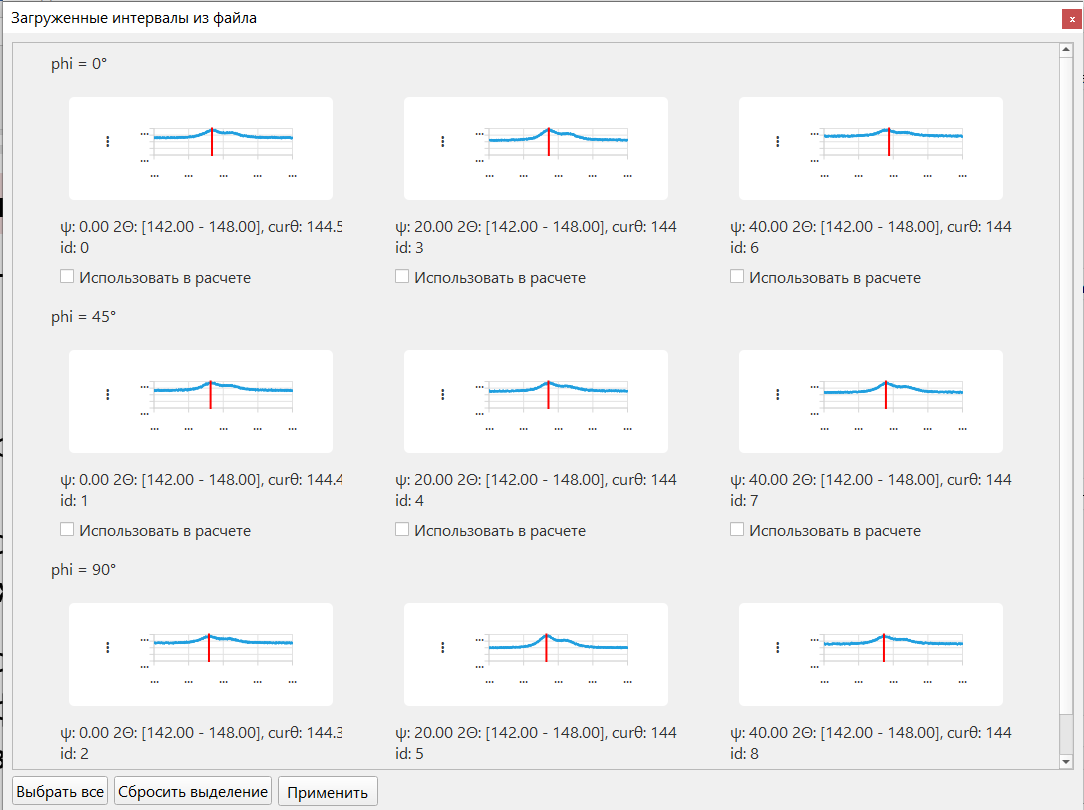

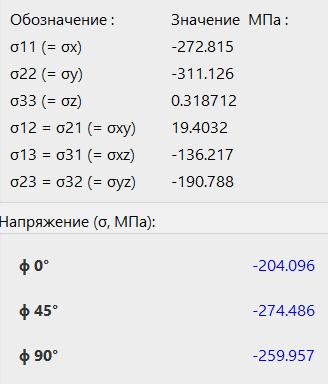

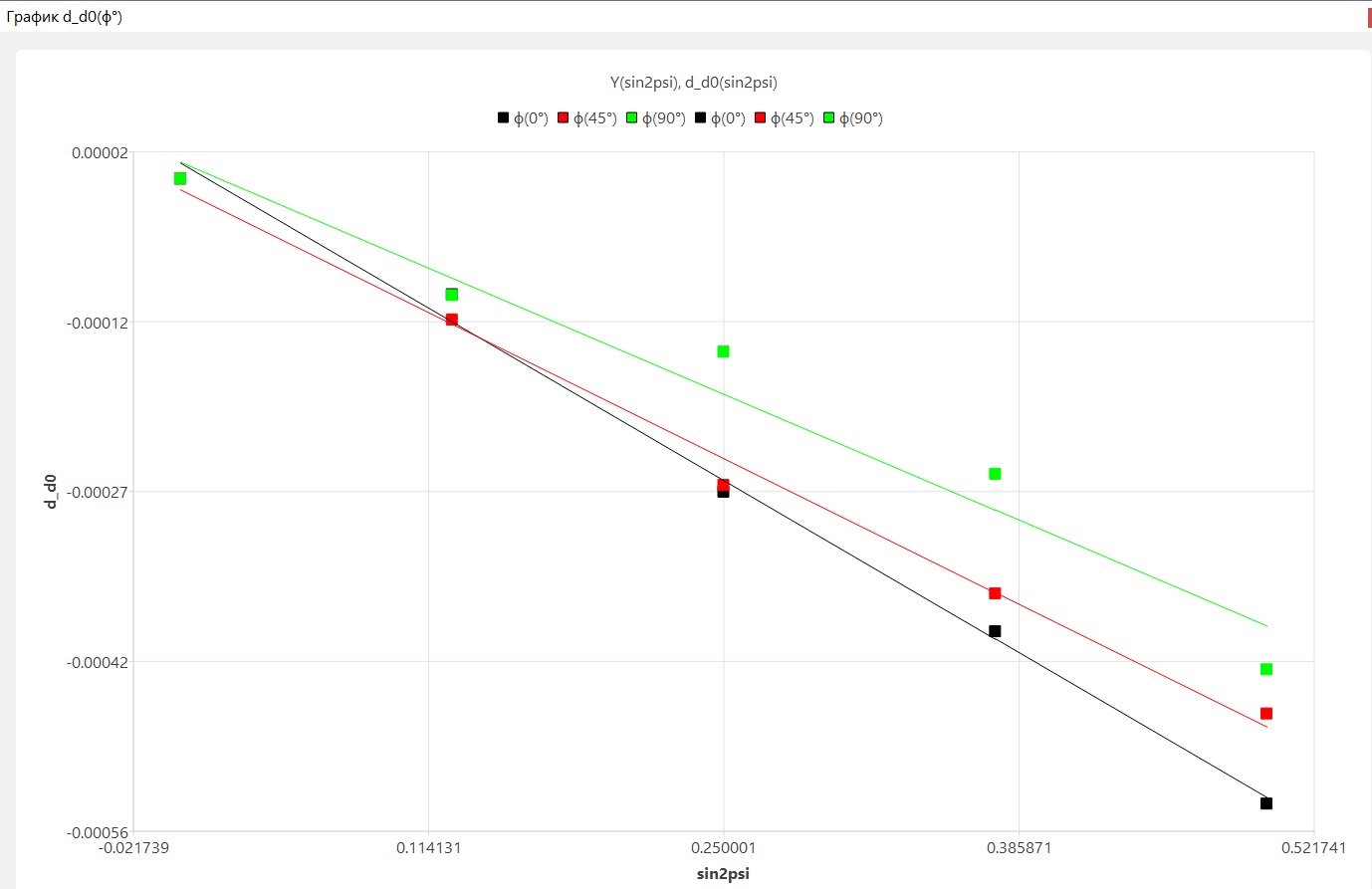

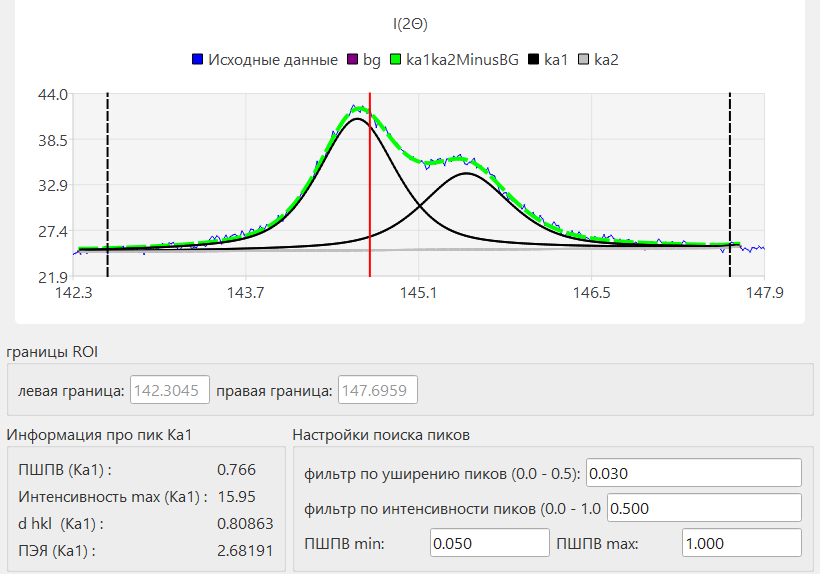

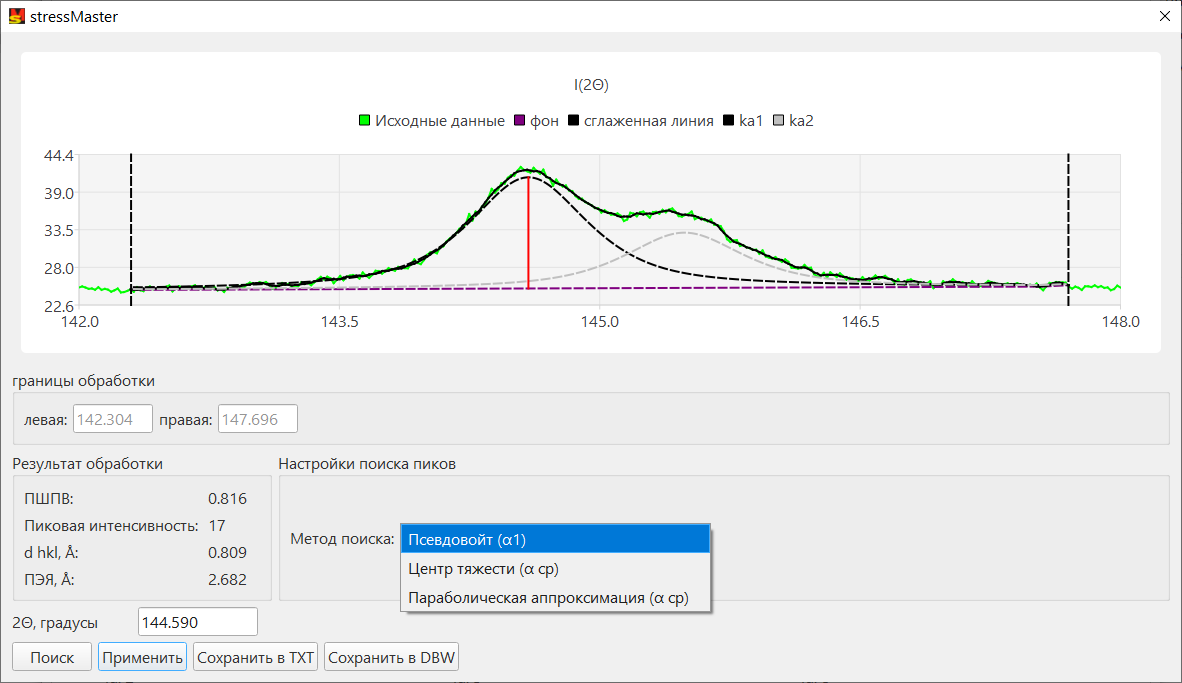

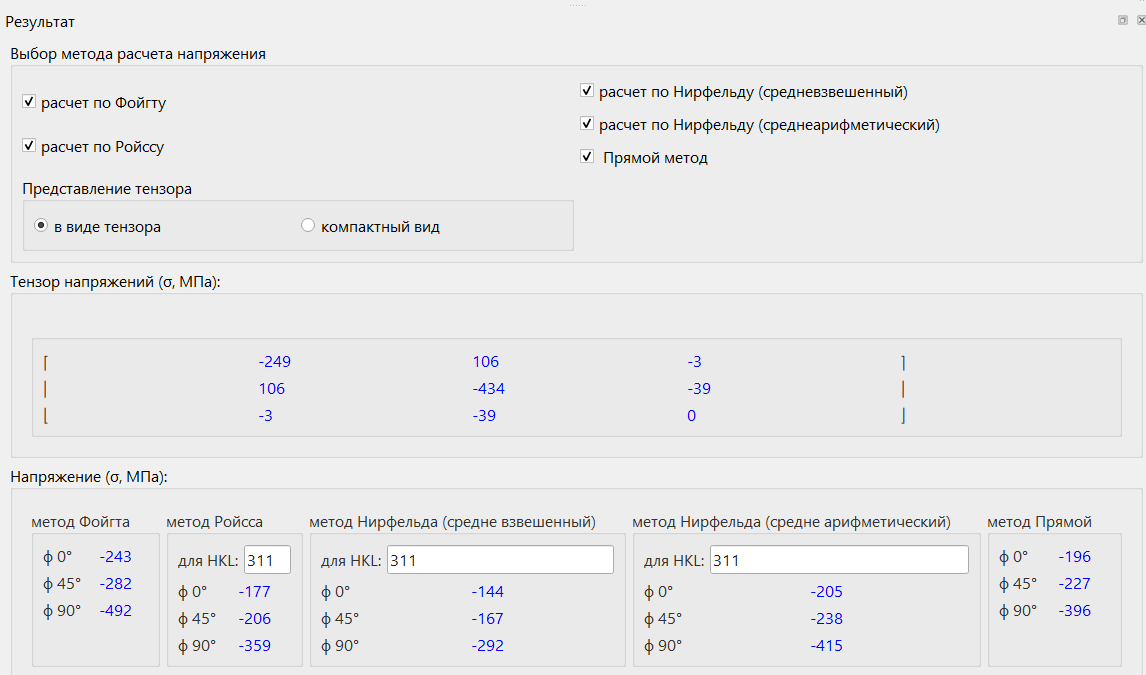

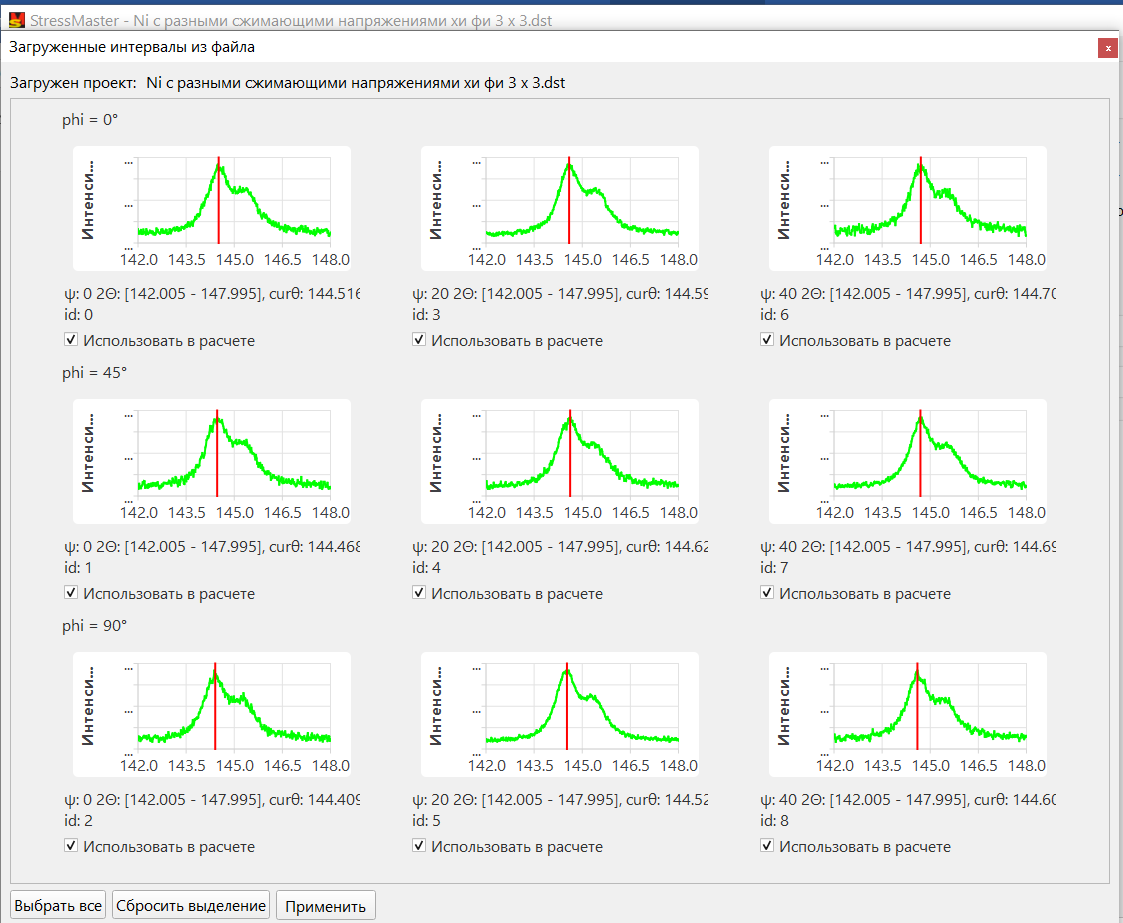

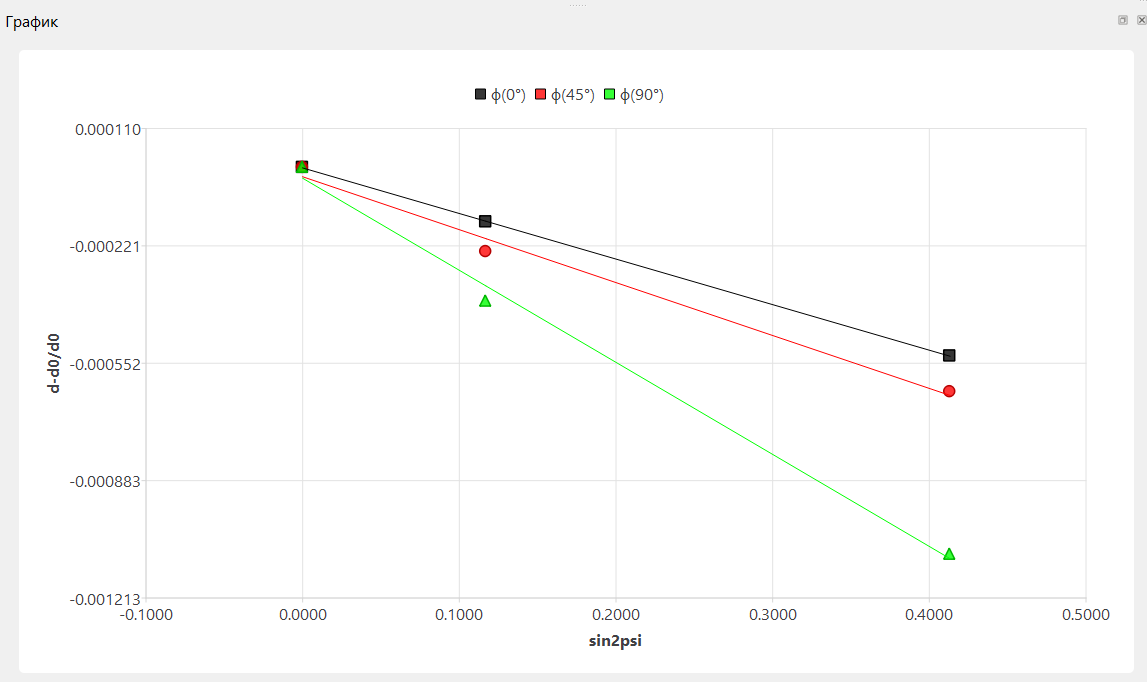

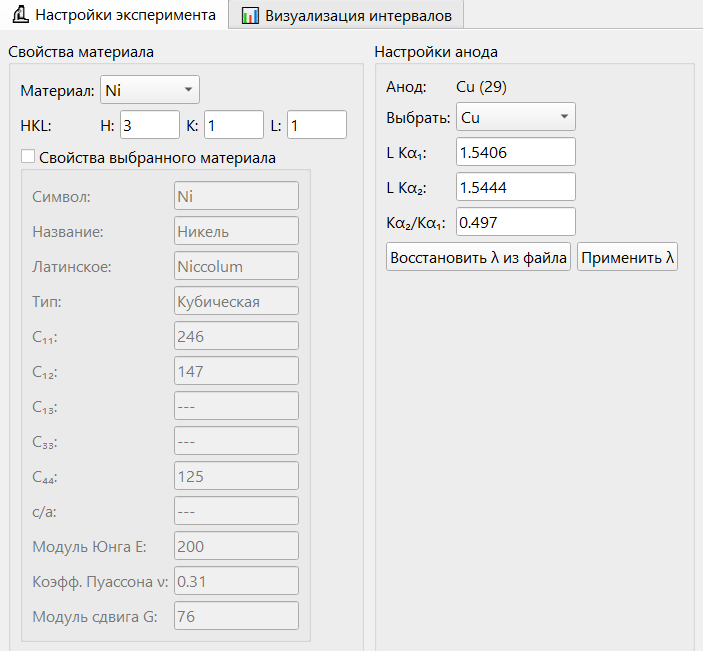

Расчет макронапряжений – MacroStress

расчет углового положения максимума по центру тяжести или по вершине пика;
нахождение матрицы поправок;
вычисление линейных, плоских и объемных макронапряжений;
расчет погрешностей напряжений.

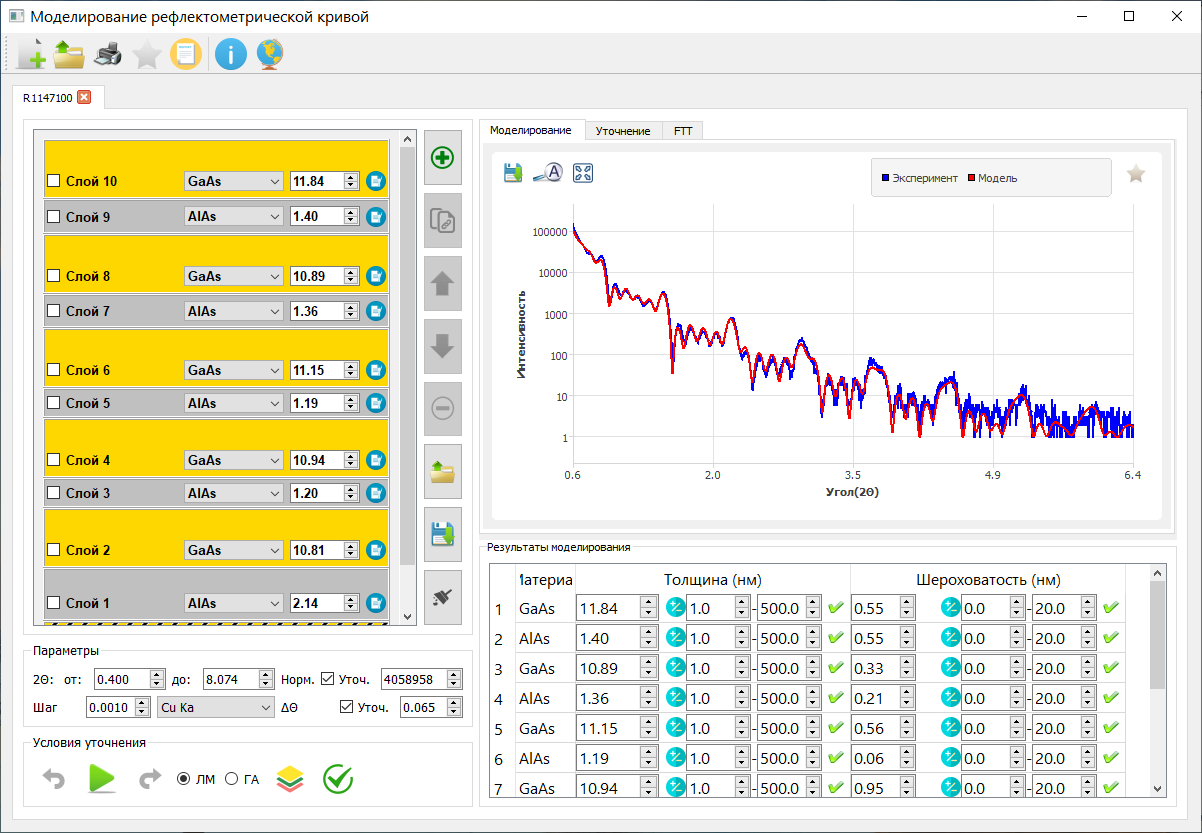

Моделирование рефлектометрических кривых– XRR simulation

моделирование экспериментальной рефлектометрической кривой;
расчет основных параметров пленки и подложки (толщина, плотность шероховатость);
возможность задавать несколько типов слоев с различными параметрами;
сравнение экспериментальной и рассчитанной кривой по критерию расходимости.

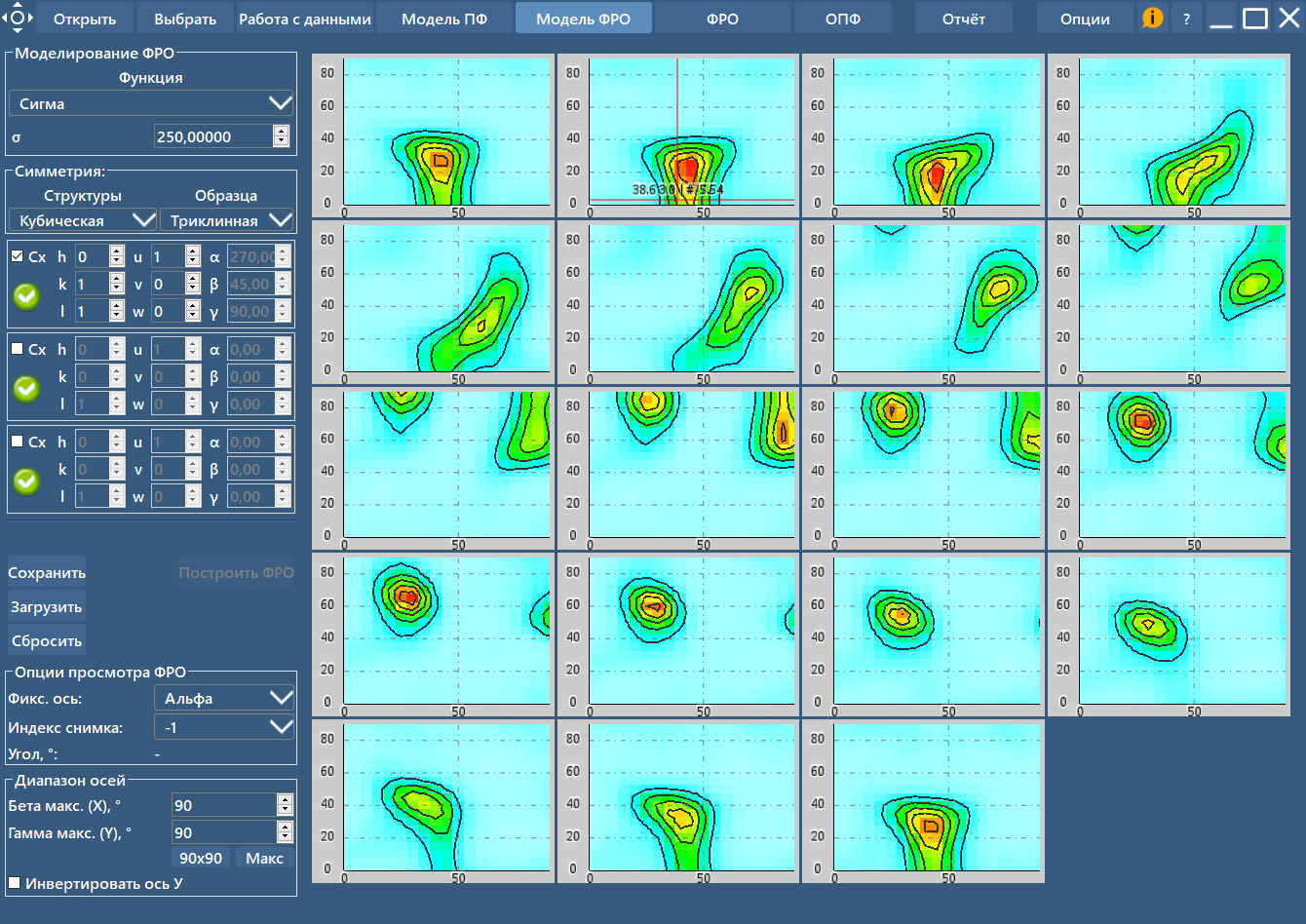

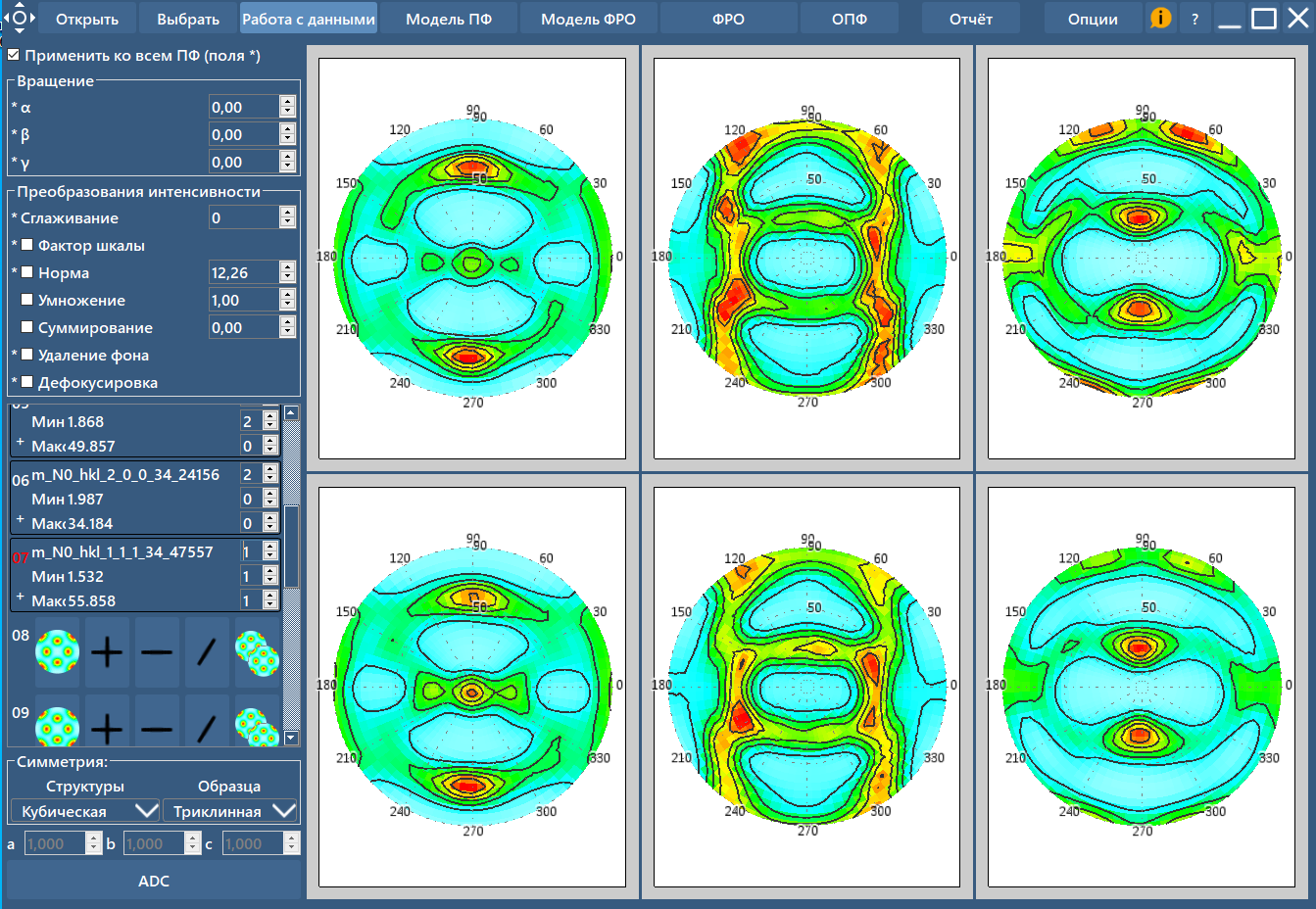

Программный комплекс «Текстура»

Программный комплекс включает в себя:

графическое построение прямых полюсных фигур (ППФ) по массиву экспериментальных данных;
повороты ППФ по симметрии;
моделирование ППФ;
анализ ППФ и идентификация ориентаций;
расчет функции распределения ориентаций (ФРО);
моделирование ФРО;
расчет обратных полюсных фигур (ОПФ);
расчет текстурного индекса и доли текстурированности.

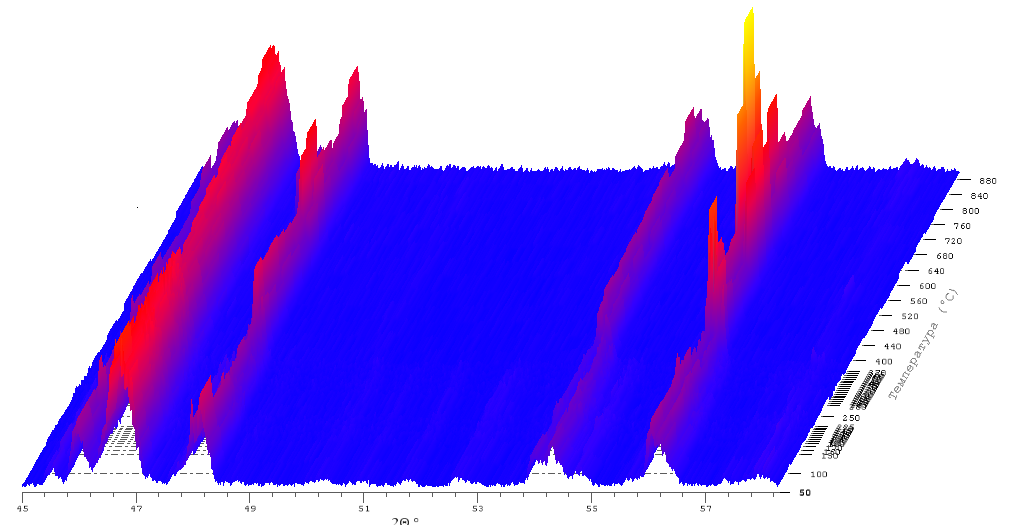

Терморентгенография – Thermo

3D-визуализация измеренных рентген-дифракционных данных в координатах «угол дифракции – интенсивность – температура»;
калибровка всего массива экспериментальных данных по внутреннему и внешнему стандарту;
уточнение параметров элементарной ячейки по всему массиву откалиброванных данных;
определение точек фазовых переходов;
определение коэффициентов теплового расширения (КТР) в различных направлениях и тензоров термических деформаций;
построение фигур КТР.

Данное программное обеспечение поставляется в комплекте с камерами для исследований в специальных условиях.

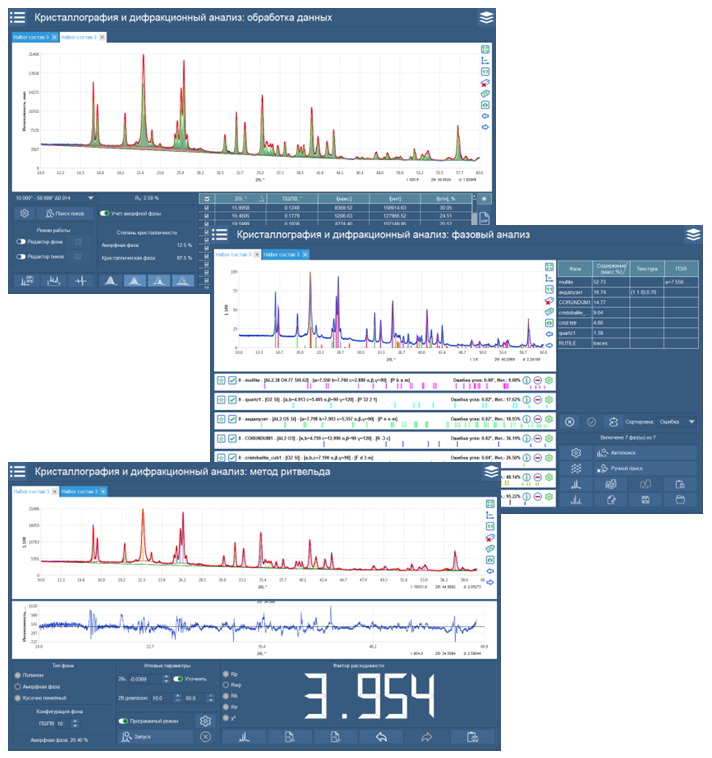

Аналитическое программное обеспечение для обработки и анализа данных

Включает следующие модули для обработки и анализа порошковых данных:

операции с измеренными данными и их сравнение;
обработка дифрактограмм (аппроксимация инструментального и физического фона, поиск пиков, разделение дуплетов, расчет интенсивностей);
расчет степени кристалличности (содержание аморфной фазы);
качественный и количественный фазовый анализ по базе COD;
уточнение параметров элементарной ячейки;
расчет теоретической дифрактограммы;
уточнение структуры и количественный анализ полнопрофильным методом Ритвельда;
оценка размеров кристаллитов.

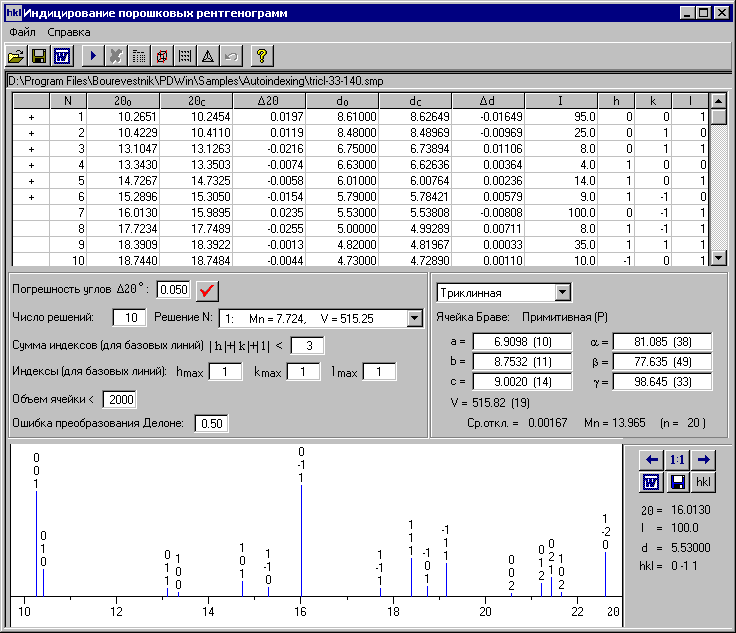

Автоиндицирование – Ind

Программное обеспечение предназначено для:

определения типа решетки Браве;
выбора элементарной ячейки;
расчета индексов дифракционных отражений;
визуализации результатов в виде штрих-диаграммы.

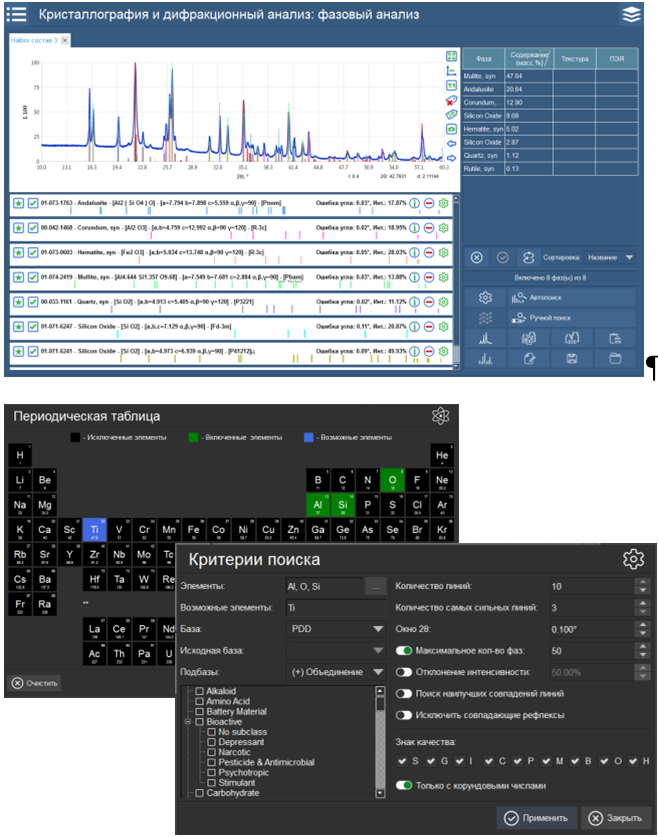

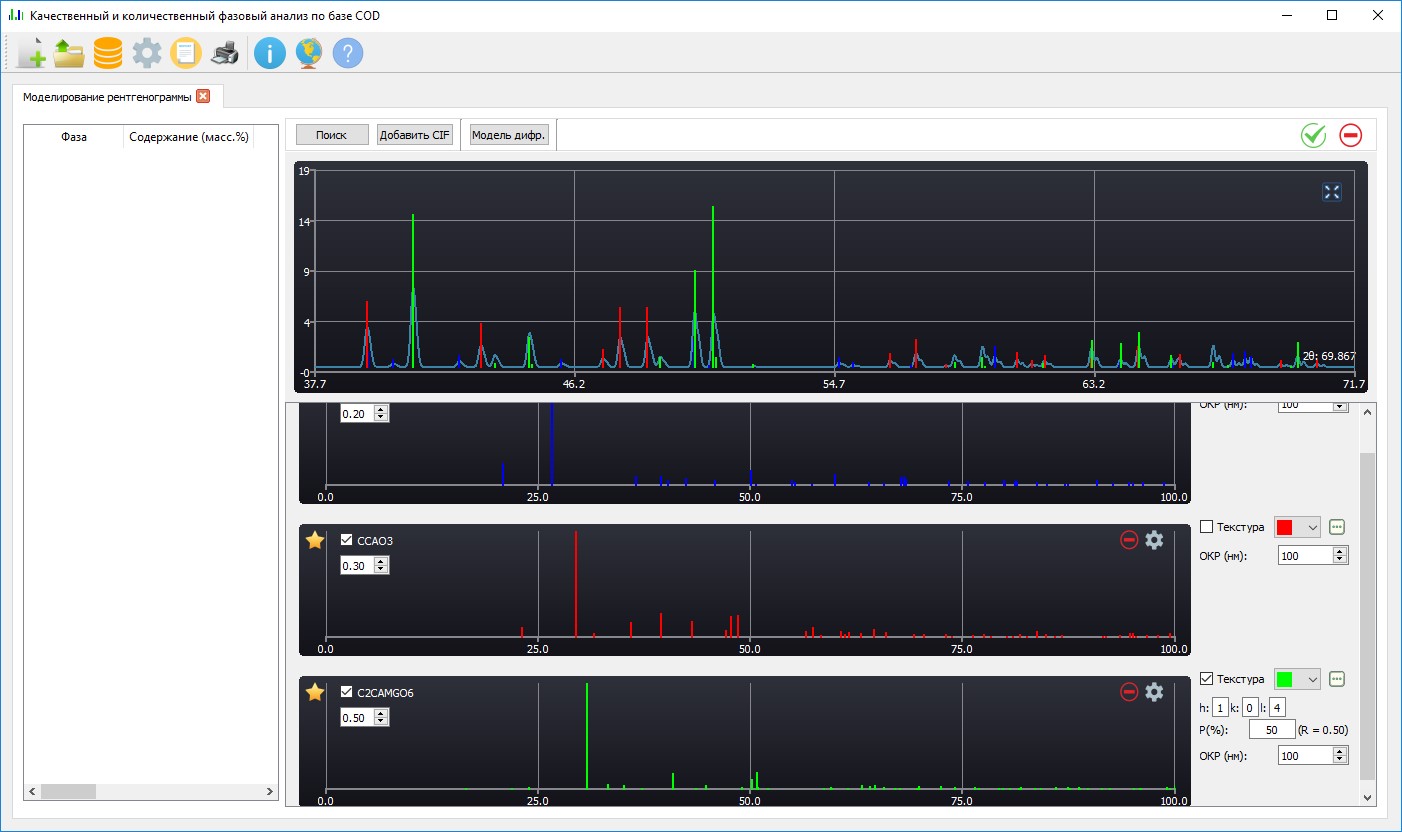

Качественный и количественный фазовый анализ по базе COD

поиск и выбор структурных данных по установленным критериям;
загрузка файлов структурных данных в формате *.cif с возможностью просмотра и редактирования используемых при расчете параметров;
расчет порошковой рентгенограммы по загруженным данным в указанном угловом диапазоне и для указанной длины волны, в том числе для дуплетов и синглетов;
расчет рентгенограмм смесей с указанными концентрациями компонентов и с указанным размером кристаллитов для каждого компонента, а также с учетом преимущественной ориентации частиц в заданном кристаллографическом направлении;
встроенная база рассчитанных рентгенограмм стандартов (более 20 тыс.);
организация пользовательских подбаз рассчитанных рентгенограмм, как из стандартов основной базы, так и непосредственно из базы COD;
выбор стандартов из встроенной базы по указанному набору химических элементов;
графическая визуализация измеренных данных, сравнение экспериментальных и рассчитанных спектров;
функция масштабирования интенсивности и вычитания фона для экспериментальных данных при сравнении с рассчитанной рентгенограммой;
качественный фазовый анализ образцов;
установка требуемых критериев поиска (ограничение по элементному или минеральному составу, ограничение по ошибке углового положения и/или по числу совпавших линий, автовыбор наилучшего решения, фиксирование найденных решений с возможностью их исключения из дальнейшего поиска при большом количестве компонентов смеси);
количественный фазовый анализ, в том числе при наличии текстуры у одного или нескольких компонентов;
уточнение параметров элементарной ячейки и текстурных коэффициентов индивидуально для каждого компонента в анализируемой смеси (при необходимости) для получения наилучшего результата;
установка диапазона уточнения ПЭЯ;
формирование отчета одной кнопкой;
двуязычный интерфейс, встроенная двуязычная хелп-система и всплывающие подсказки.

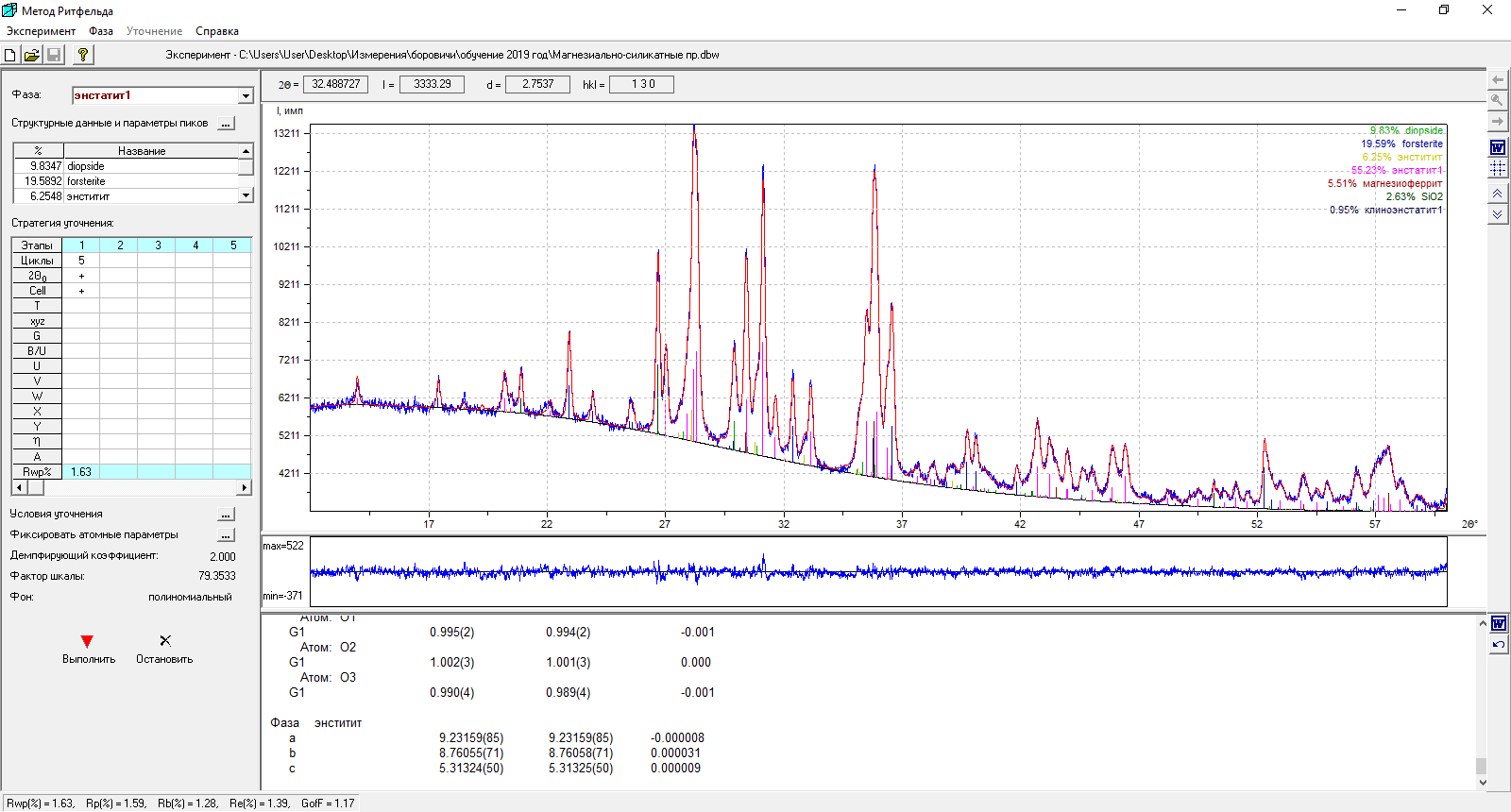

Метод Ритвельда – Rietveld

чтение файлов формата cif из баз структурных данных ICSD и COD и их редактирование;
уточнение структуры однофазного/многофазного поликристаллического образца;
количественный фазовый анализ смеси (до 10-и компонентов);
учет преимущественной ориентации и расчет текстурного коэффициента индивидуально для каждого компонента смеси;
расчет полиномиального и физического фона;
уточнение индивидуальных коэффициентов U, V, W, X, Y для разных фаз и типов рефлексов;
уточнение параметров элементарной ячейки, атомных и тепловых параметров, заселенностей атомных позиций для каждой фазы;
выбор стратегии уточнения;
управление условиями уточнения;
создание и сохранение шаблонов для структурного уточнения и количественного анализа смеси;
расчет пяти R-факторов.

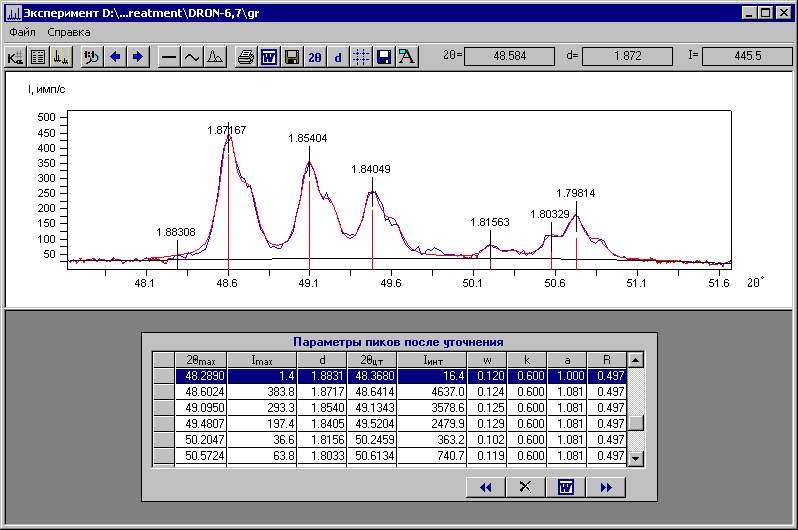

Предварительная обработка – DrWin

обработка всей дифрактограммы либо выделенного фрагмента;
аппроксимация фона (полиномом либо пользовательской кривой);
разделение Ka-дуплетов;
определение угловых положений максимумов;
аппроксимация профилей рефлексов функцией псевдо-Войта (для всего массива либо индивидуально для каждого пика);
расчет линейных и интегральных интенсивностей рефлексов;
расчет ПШПВ рефлексов;
расчет содержания аморфной фазы (степени кристалличности).

Программное обеспечение для рентгенофазового анализа со встроенной картотекой порошковых стандартов

Предназначено для качественного и полуколичественного фазового анализа экспериментальных рентгенограмм путем поиска фаз по встроенной картотеке порошковых стандартов и обеспечивает:

возможность создания пользовательских подбаз для упрощения поиска;
возможность добавления собственных стандартов в подбазы;
проведение качественного фазового анализа по различным критериям и подбазам;
анализ совпавших линий по положению и интенсивности;
выбор и фиксирование наилучших решений;
расчет концентраций компонентов по методу корундовых чисел;
работа с базой данных, в том числе поиск по выбранным критериям;
возможность анализа и сравнения результатов нескольких дифрактограмм;
создание шаблона для анализа однотипных рентгенограмм;

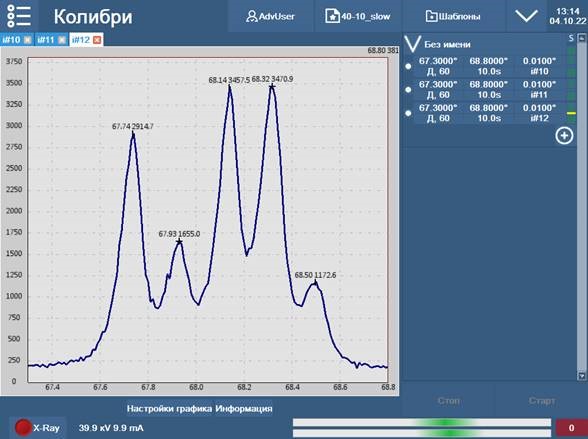

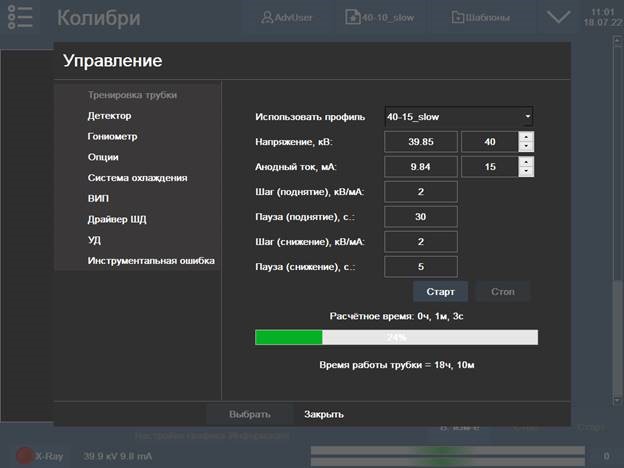

Программное обеспечение для управления и сбора данных

разграничение доступа к многообразным функциям для различных пользователей
установка высоковольтного режима и запуск эксперимента в одно касание

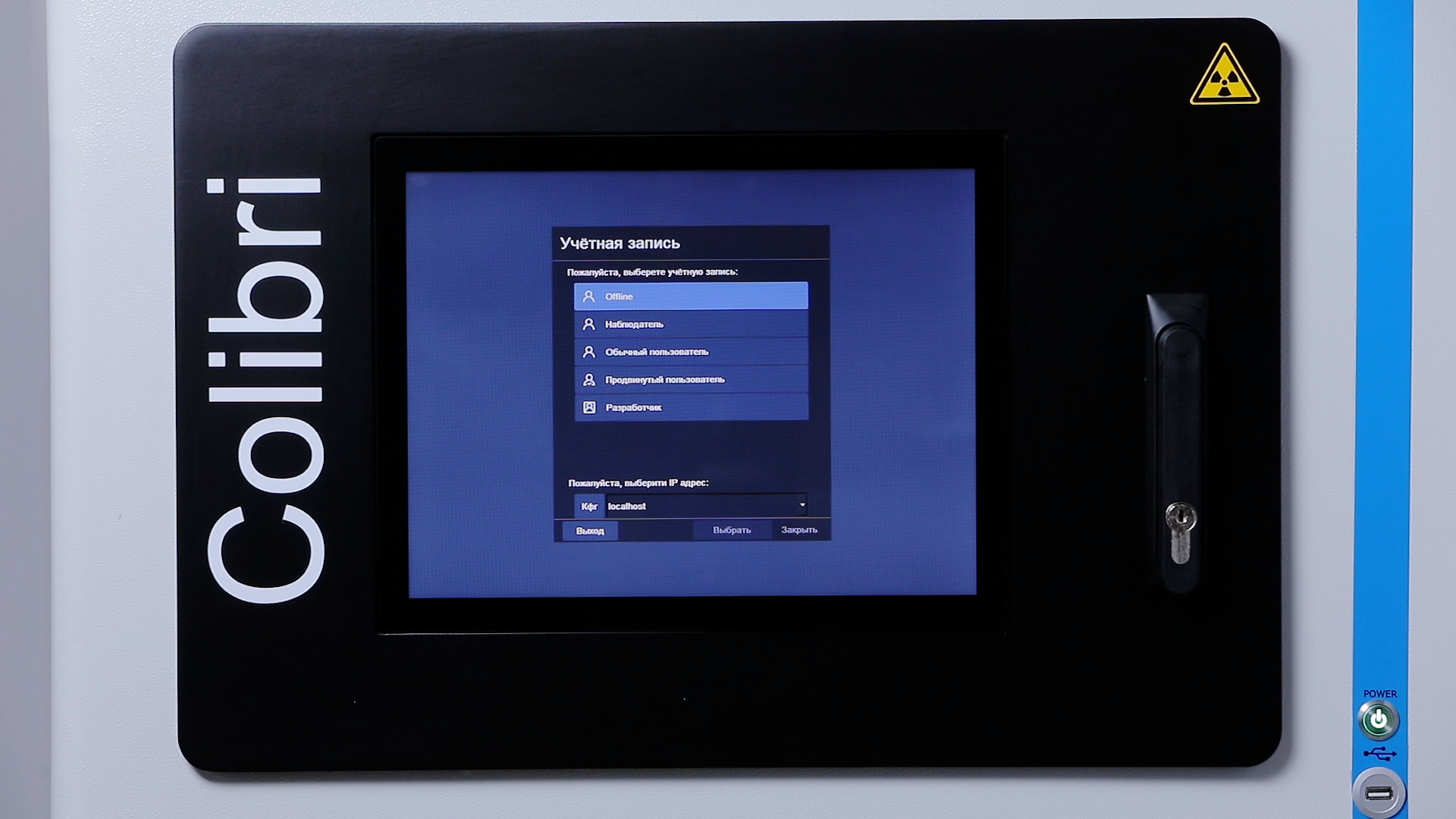

сенсорный экран с поддержкой «touch» жестов
удаленное подключение и управление экспериментом

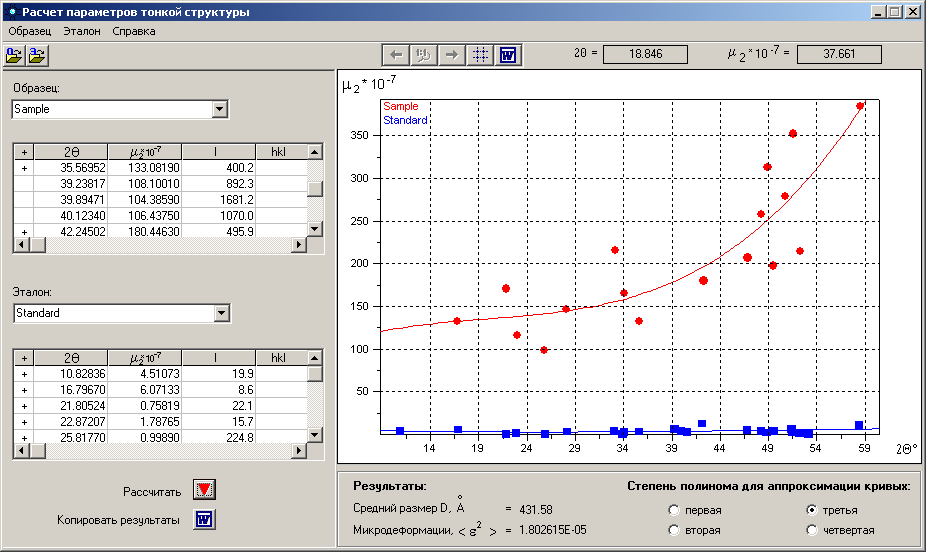

Расчет областей когерентного рассеяния и микродеформаций - Size&Strain

построение зависимостей вторых моментов, рассчитанных из профилей рефлексов, от угла дифракции;
определение размеров кристаллитов и микродеформаций по методу моментов;
расчет инструментального фактора;
учет поглощения при использовании эталона другого состава.

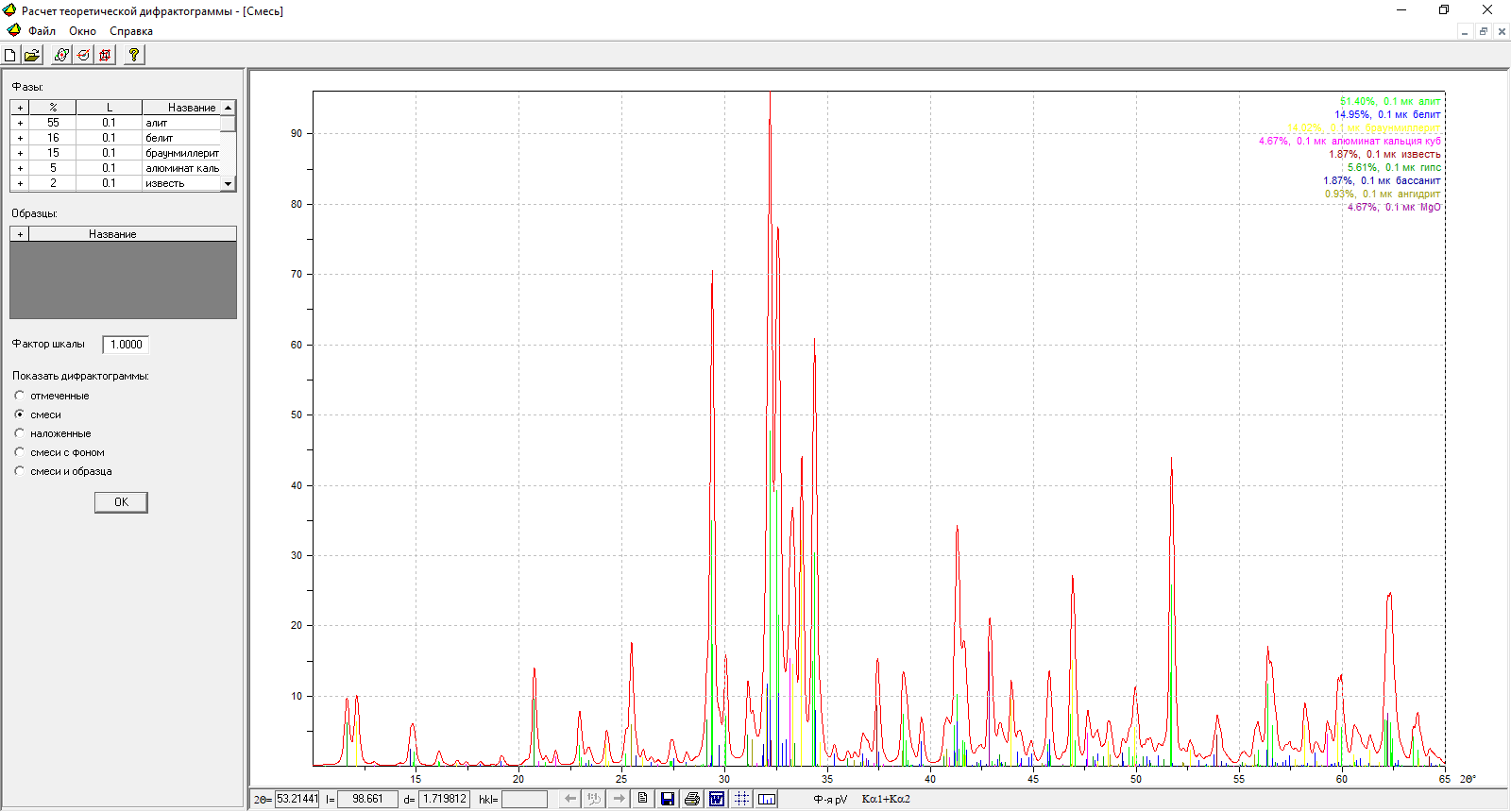

Расчет теоретической дифрактограммы – TheorPattern

чтение файлов формата cif из баз структурных данных ICSD и COD и их редактирование;
моделирование дифрактограмм многофазных смесей по структурным данным;
учет инструментального фактора;
учет текстуры и размеров кристаллитов индивидуально для каждой фазы;
сравнение модельной дифрактограммы с экспериментальной;
встроенный пакет математической кристаллографии.

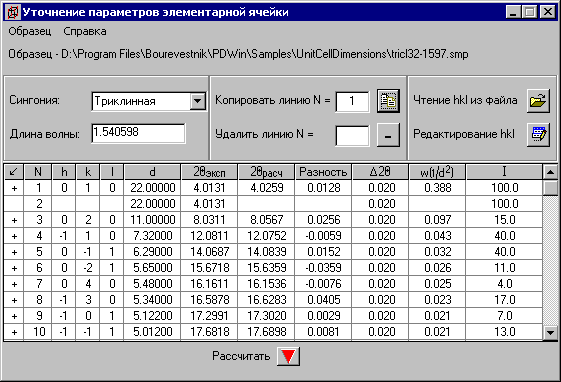

Уточнение параметров элементарной ячейки – Param

расчет параметров элементарной ячейки (ПЭЯ) для любой из шести сингоний с известными индексами отражений;
выбор максимумов для расчета;
расчет ПЭЯ для различных компонентов в многофазных системах.

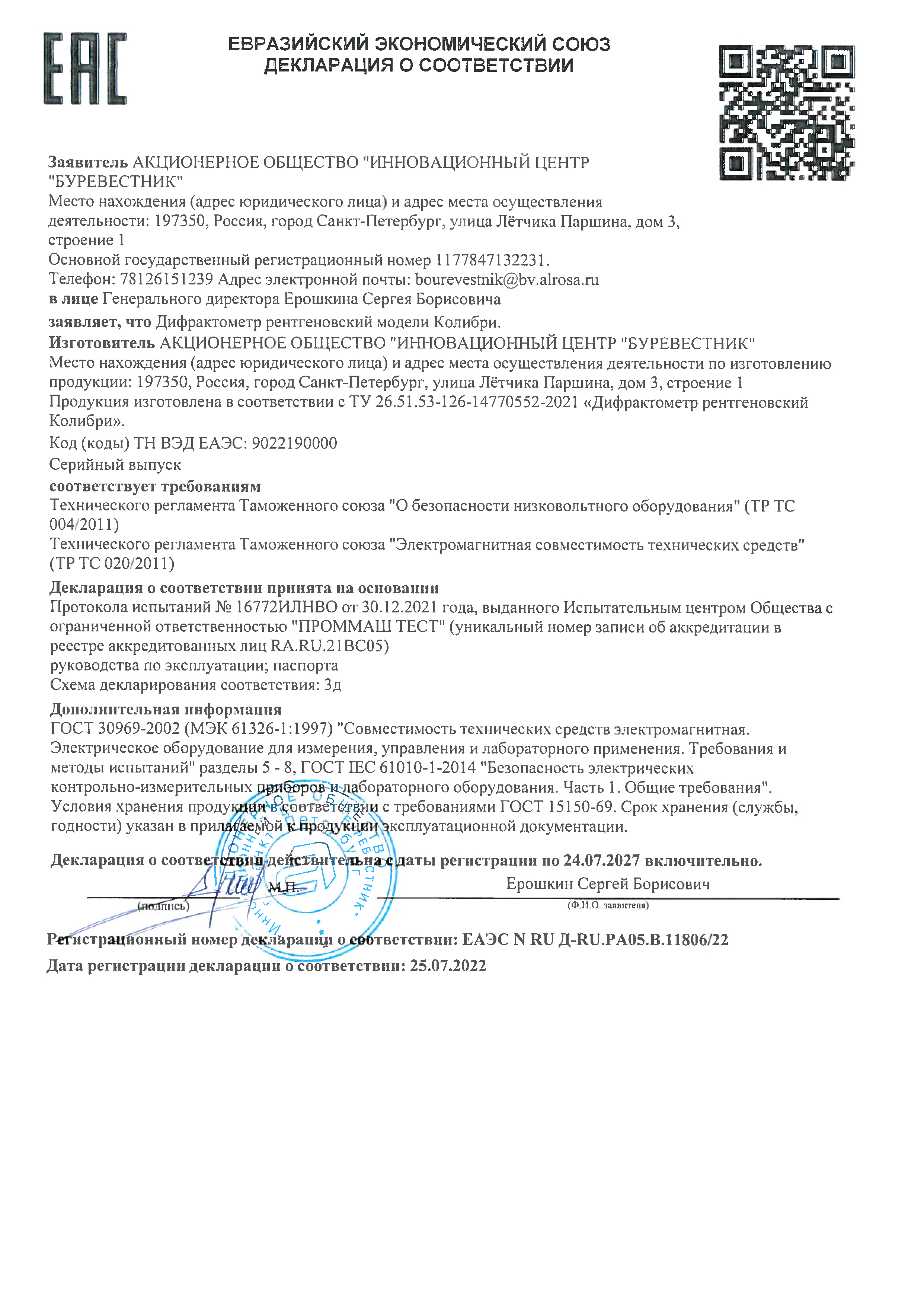

Лицензии и сертификаты
