Рентгенографический сепаратор РГС-ОД-5

Рентгенографический сепаратор РГС-ОД-5 предназначен для окончательной доводки сухого/мокрого алмазосодержащего концентрата крупностью -50 +10 мм.

Принцип работы сепаратора основан на свойстве материалов поглощать рентгеновское излучение. Алмаз, состоящий из легкого элемента углерода, имеющего атомный номер 6, меньше поглощает рентгеновское излучение, чем сопутствующие минералы, содержащие более тяжелые элементы: кремний, кальций, магний, кислород, железо и др.

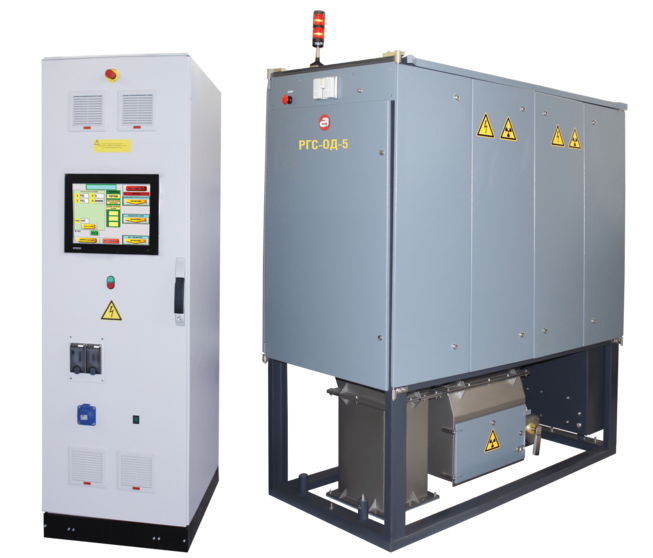

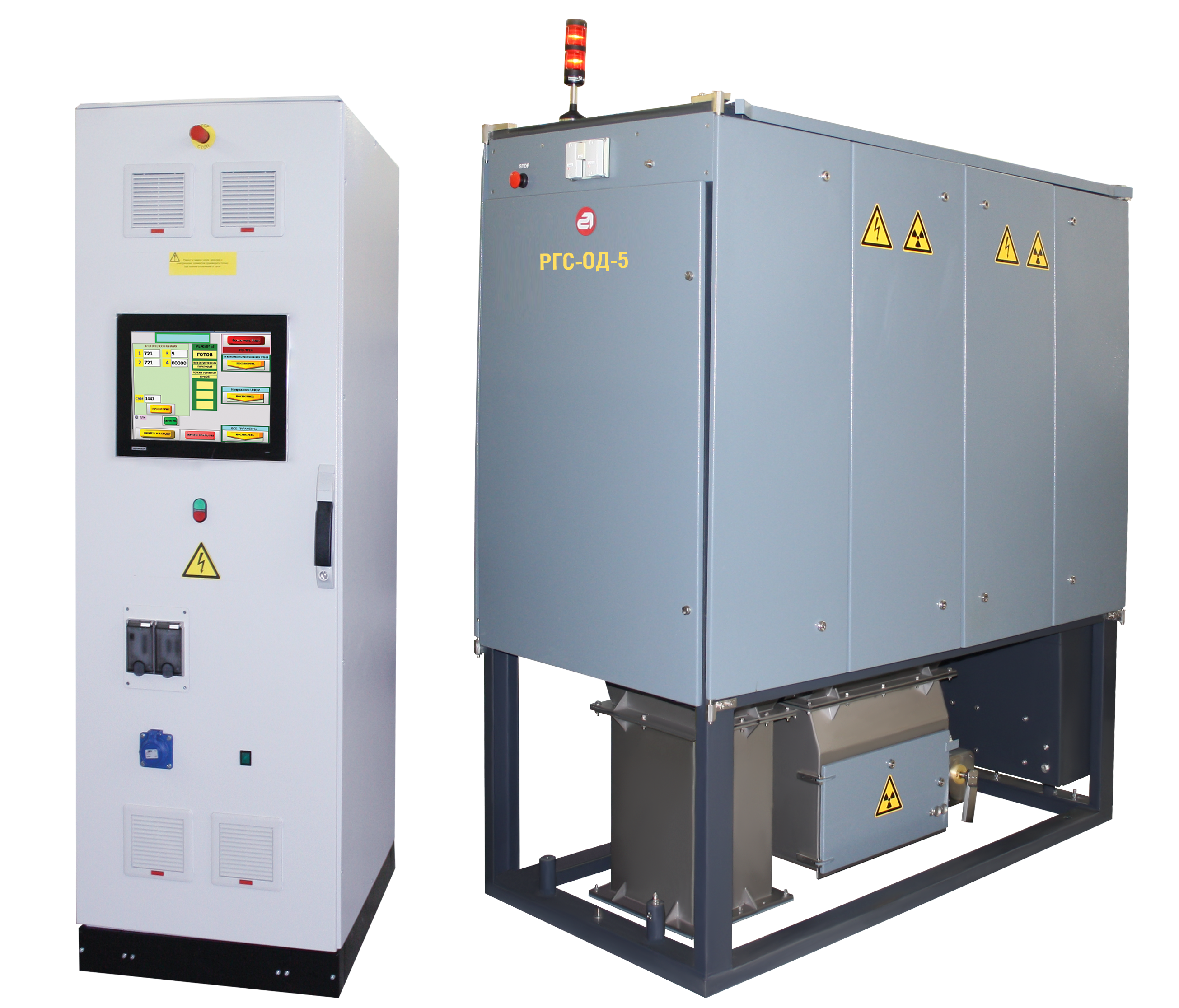

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Характеристики

Основные параметры
Класс крупности, мм	-50 +30	-30 +20	-20 +15	-15 +10
Производительность, кг/ч	2500	2000	500	300
Выход на 10 отсечек, зёрен	15	16	18	20
Извлечение, не менее, %	99	99	96	96
Тип материала	сухой/мокрый

Система подачи материала и регистрации
Подача материала	вибропитатель
Транспортный канал	2
Рентгеновская трубка	1
Детектор	1

Подключение сепаратора
Мощность, кВА (1-фазная сеть, 220В, 50Гц)	6
Расход воды технического качества , л/мин	30
Расход питьевой воды, л/мин	6
Расход сжатого воздуха на одну отсечку, л	5
Расход сжатого воздуха при номинальной производительности, л/мин	50

Размеры и масса
	Габариты, мм	Масса, кг
Машина сортировочная	2000 х 930 х 2135	1100
Стойка автоматического управления	881 х 603 х 1952	200

Параметры оборудования являются предварительными

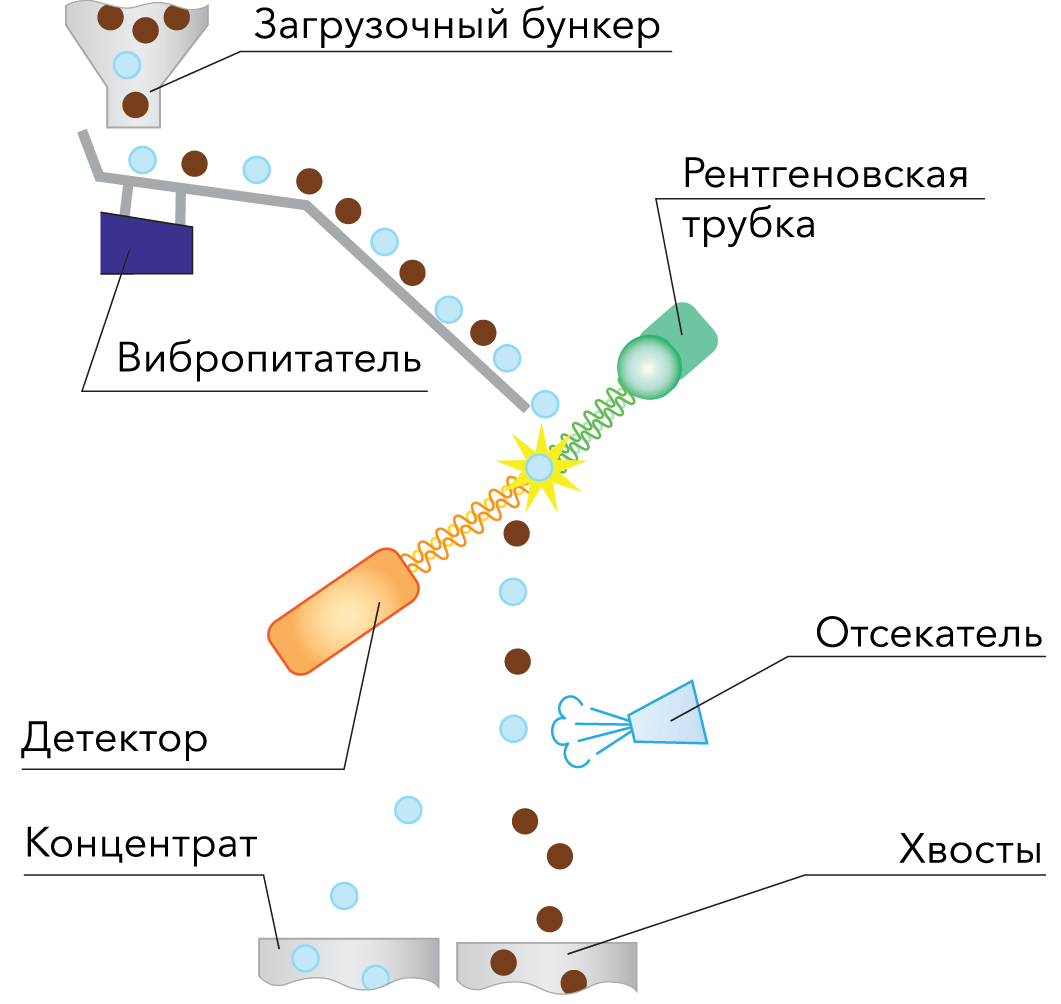

Схема

Опции

Имитаторы для алмазной промышленности

Контейнерное исполнение

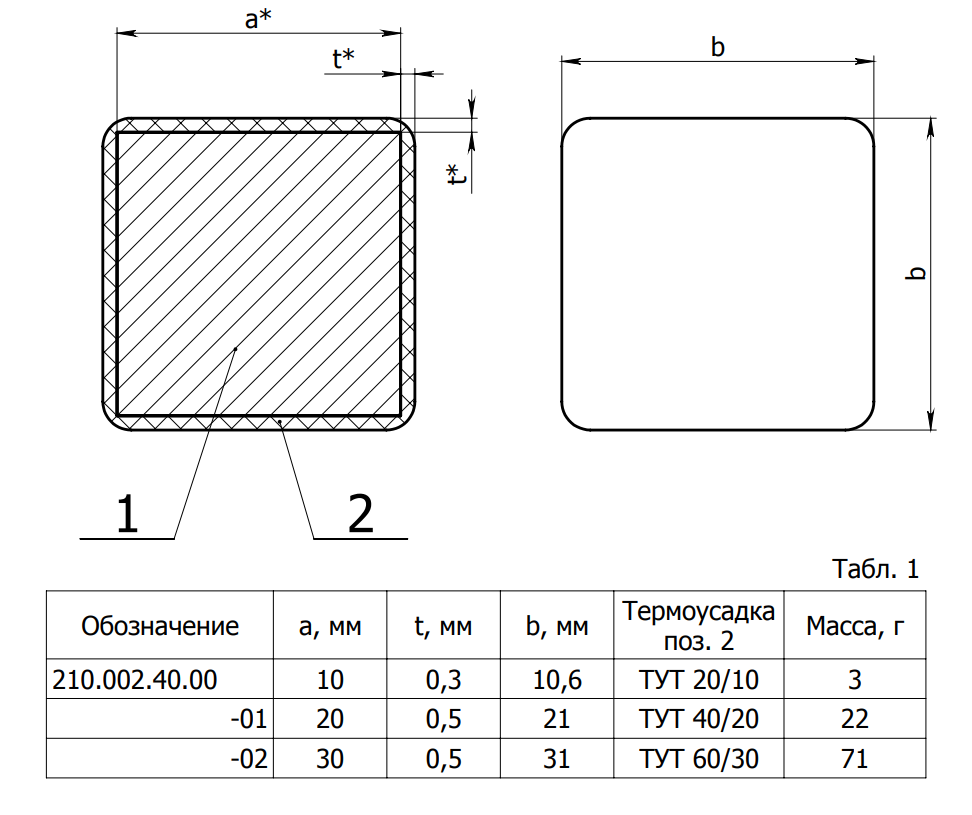

Имитаторы для алмазной промышленности

Инновационный центр «Буревестник» предлагает широкую линейку имитаторов из карбид бора для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгенографических сепараторов.

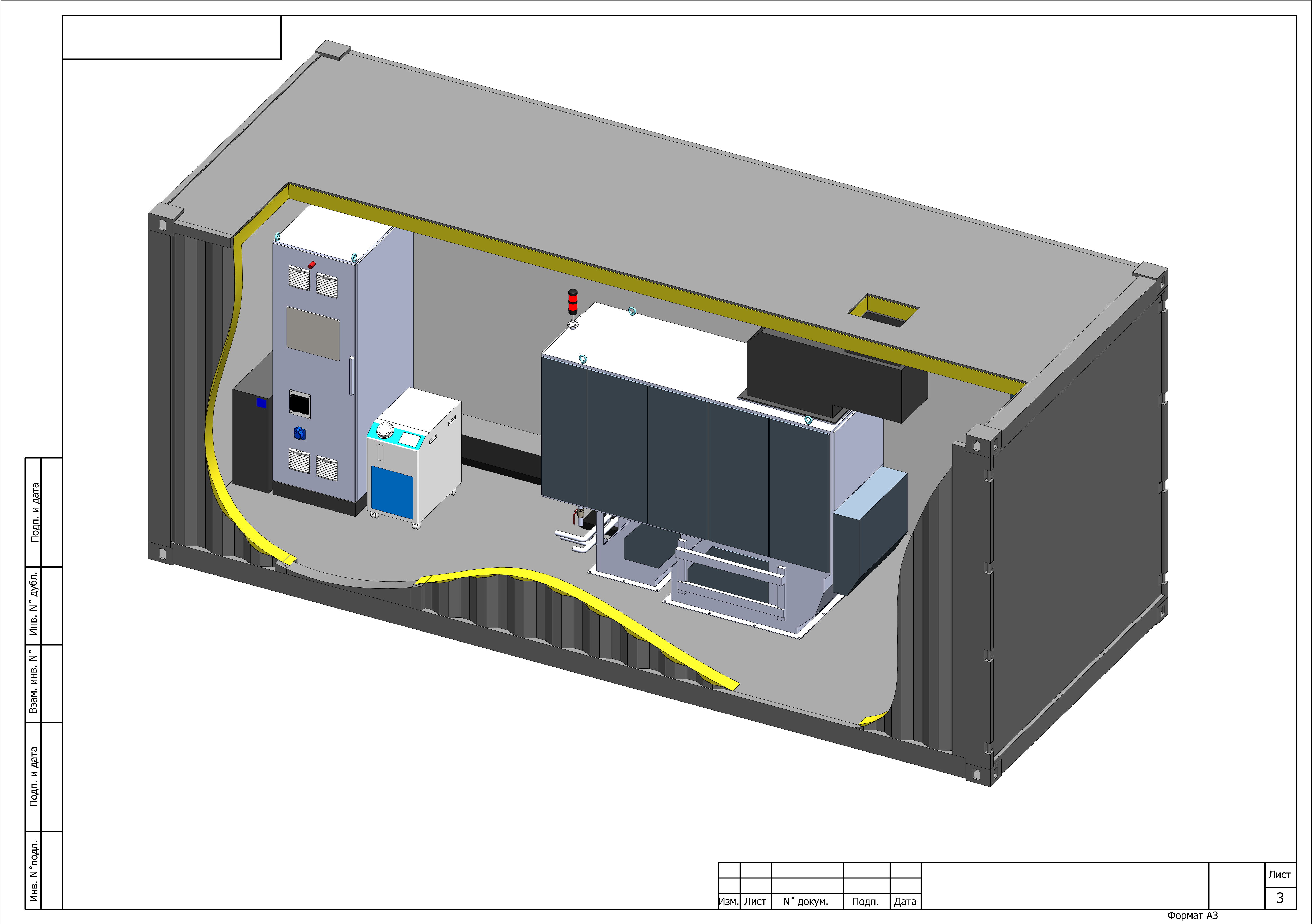

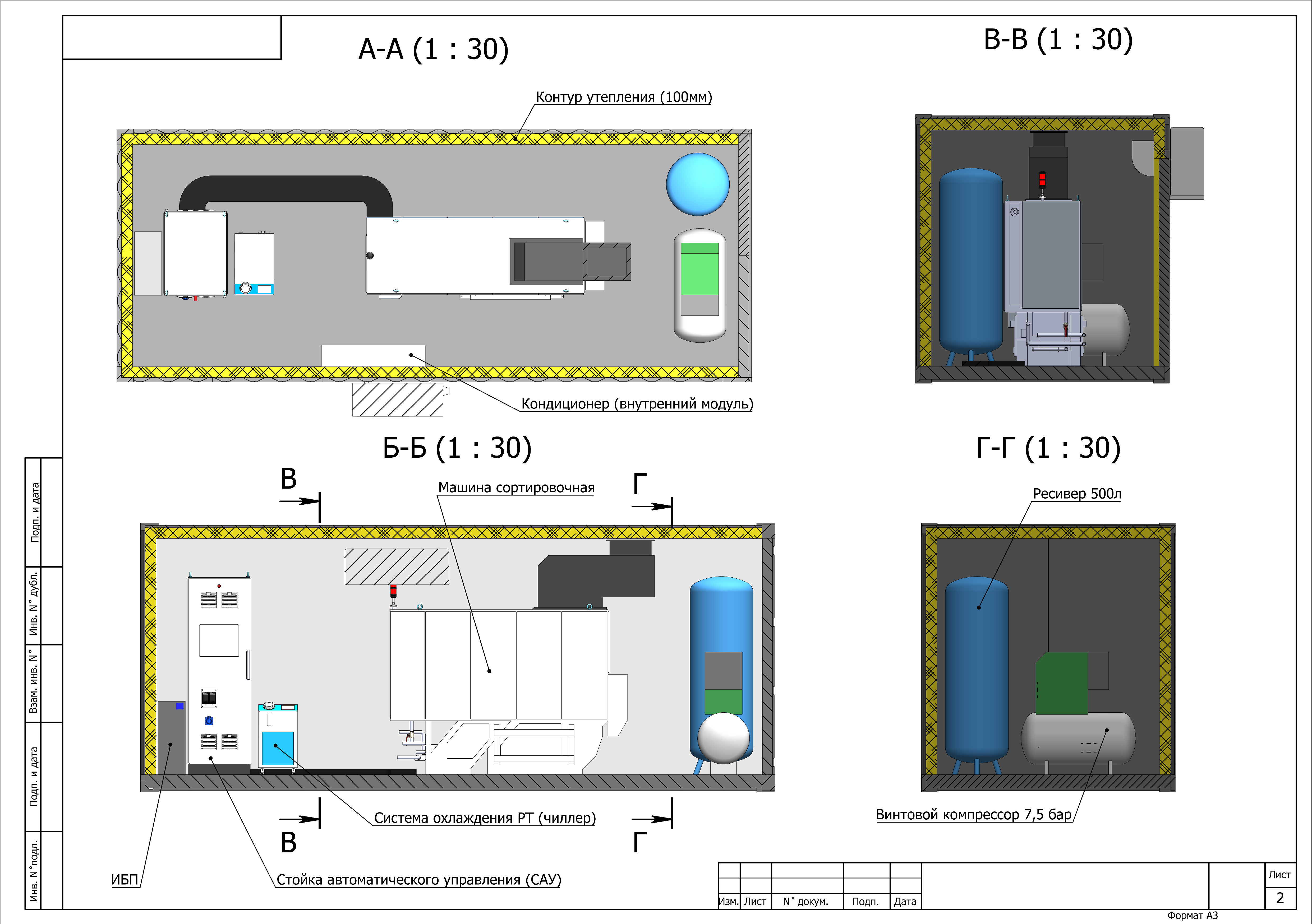

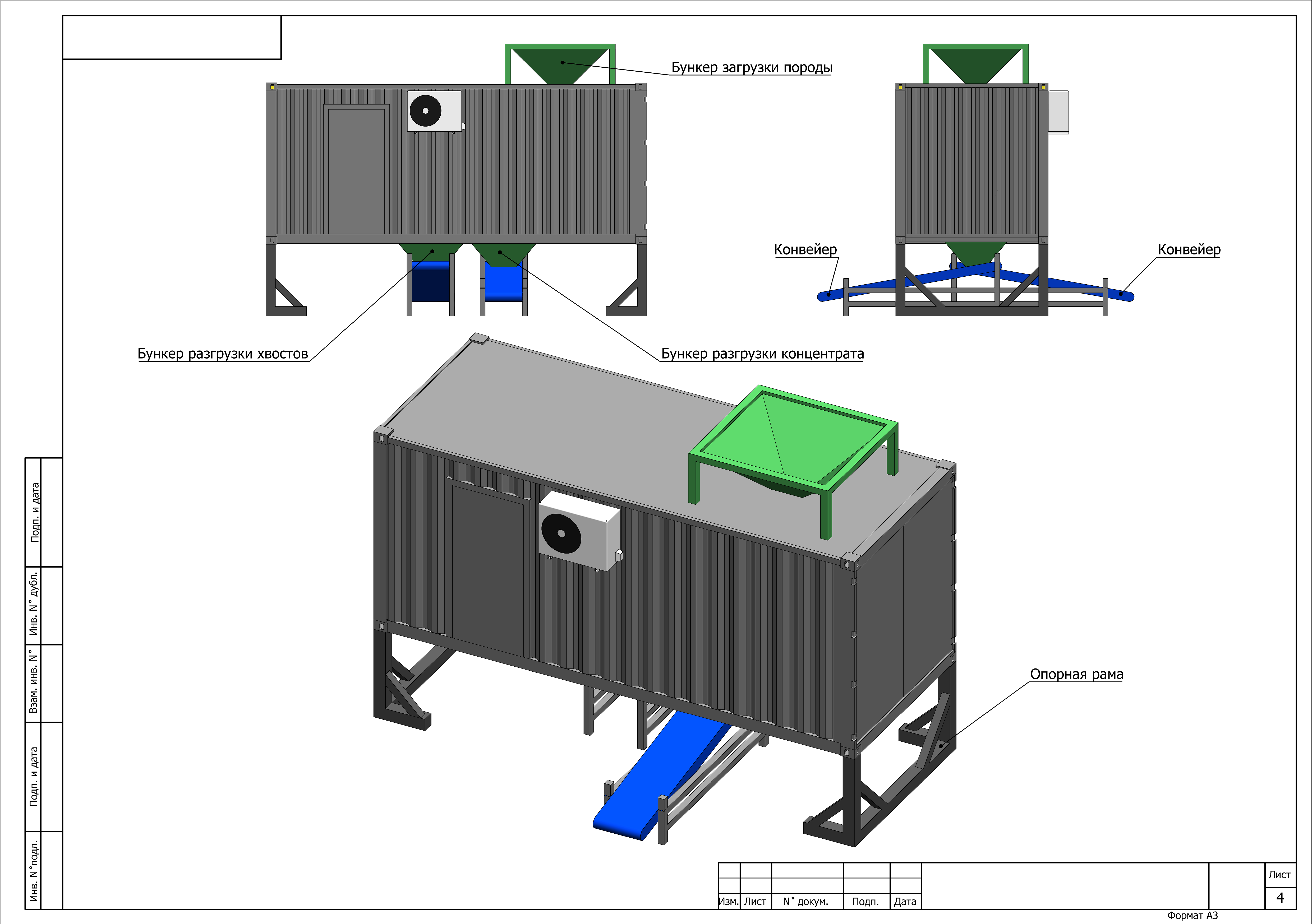

Контейнерное исполнение

По дополнительному запросу Инновационный центр «Буревестник» поставляет сепаратор и комплексное периферийное оборудование в составе контейнерной установки.

Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки:
• цельносварной металлический корпус;
• система электроснабжения;
• система поддержания микроклимата;
• система охранно-пожарной сигнализации и автоматического пожаротушения;
• система освещения;
• система водяного охлаждения;
• система подачи воздуха;
• бункер подачи руды
