Потоковый анализатор рентгеновский однокюветный АРО

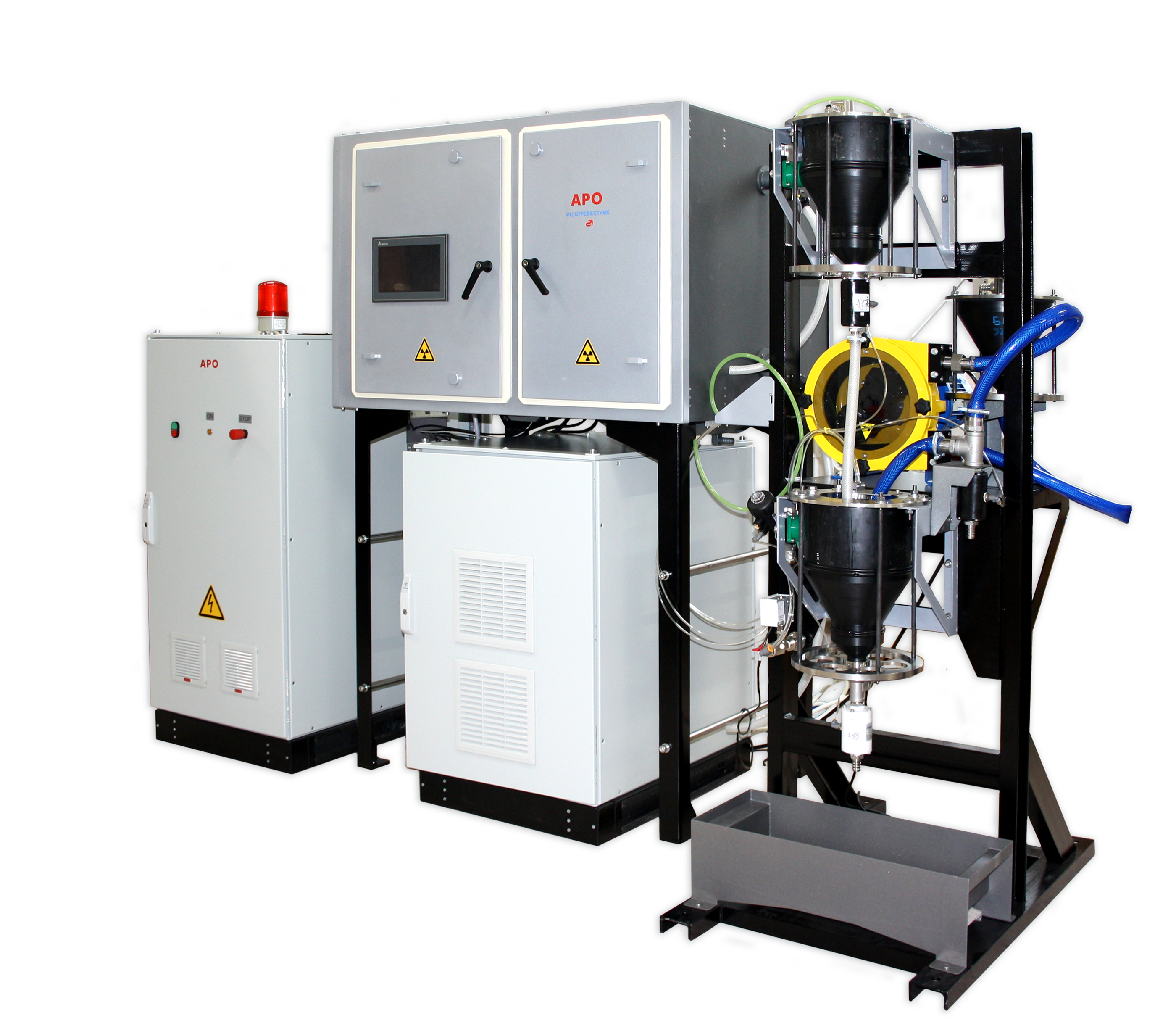

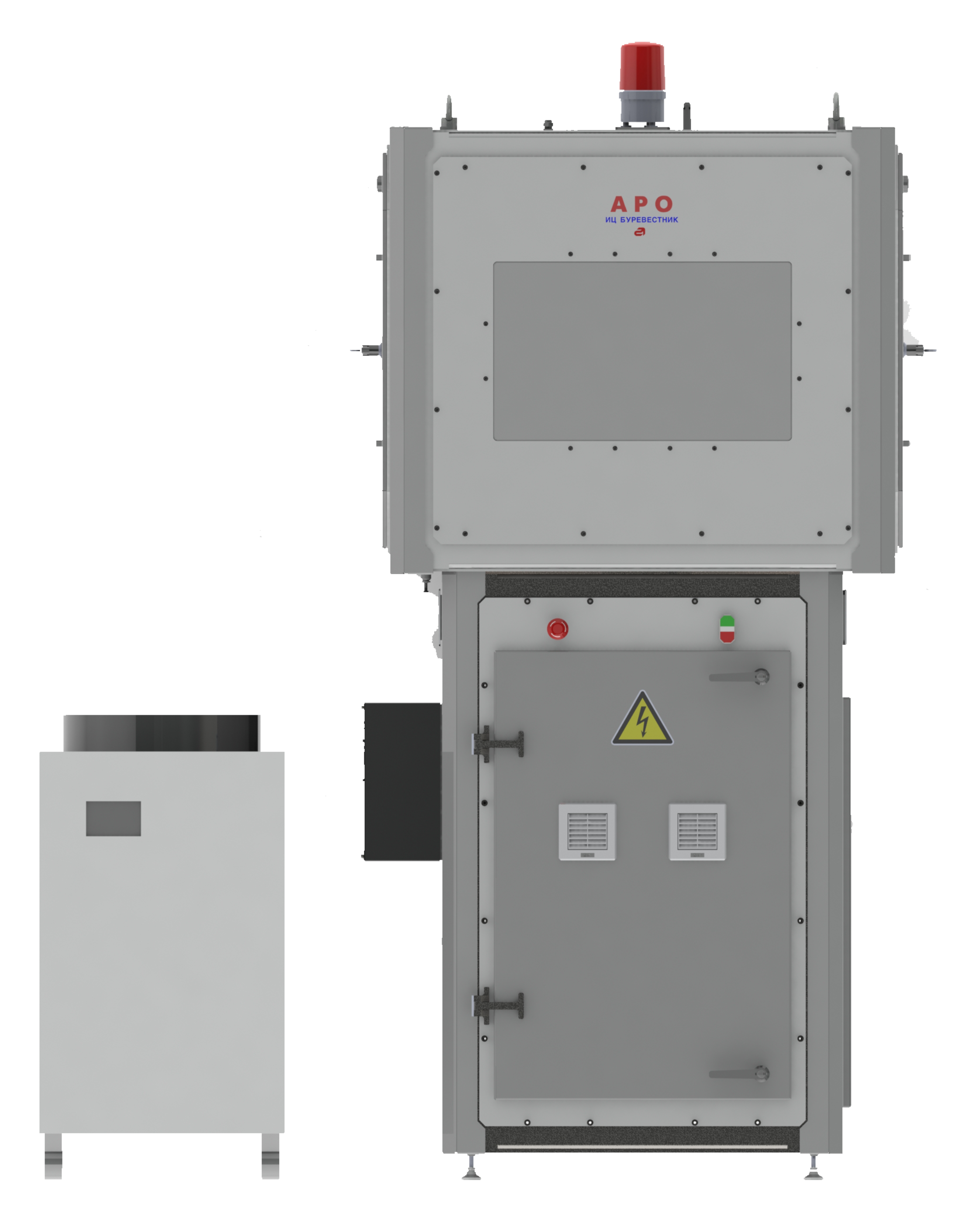

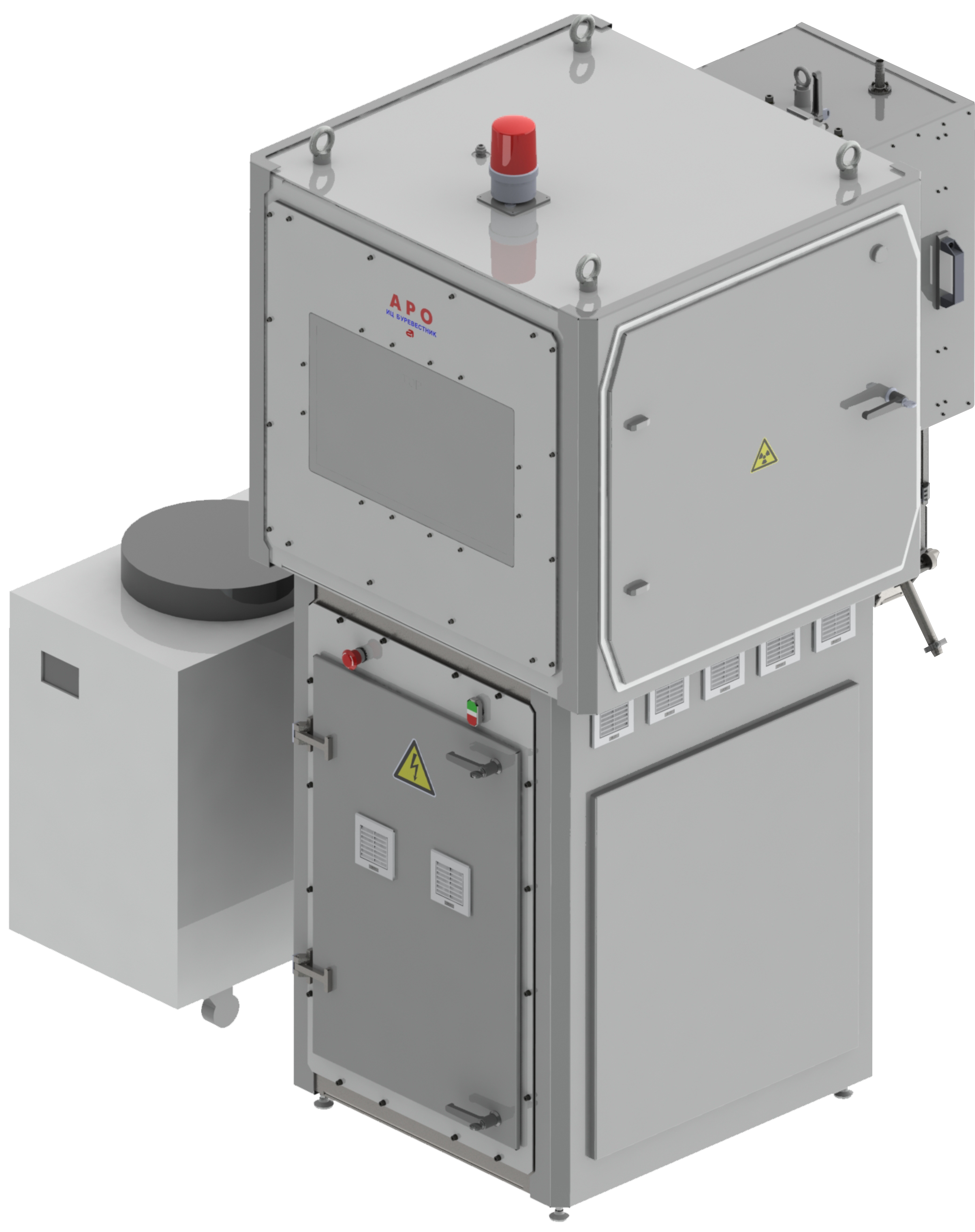

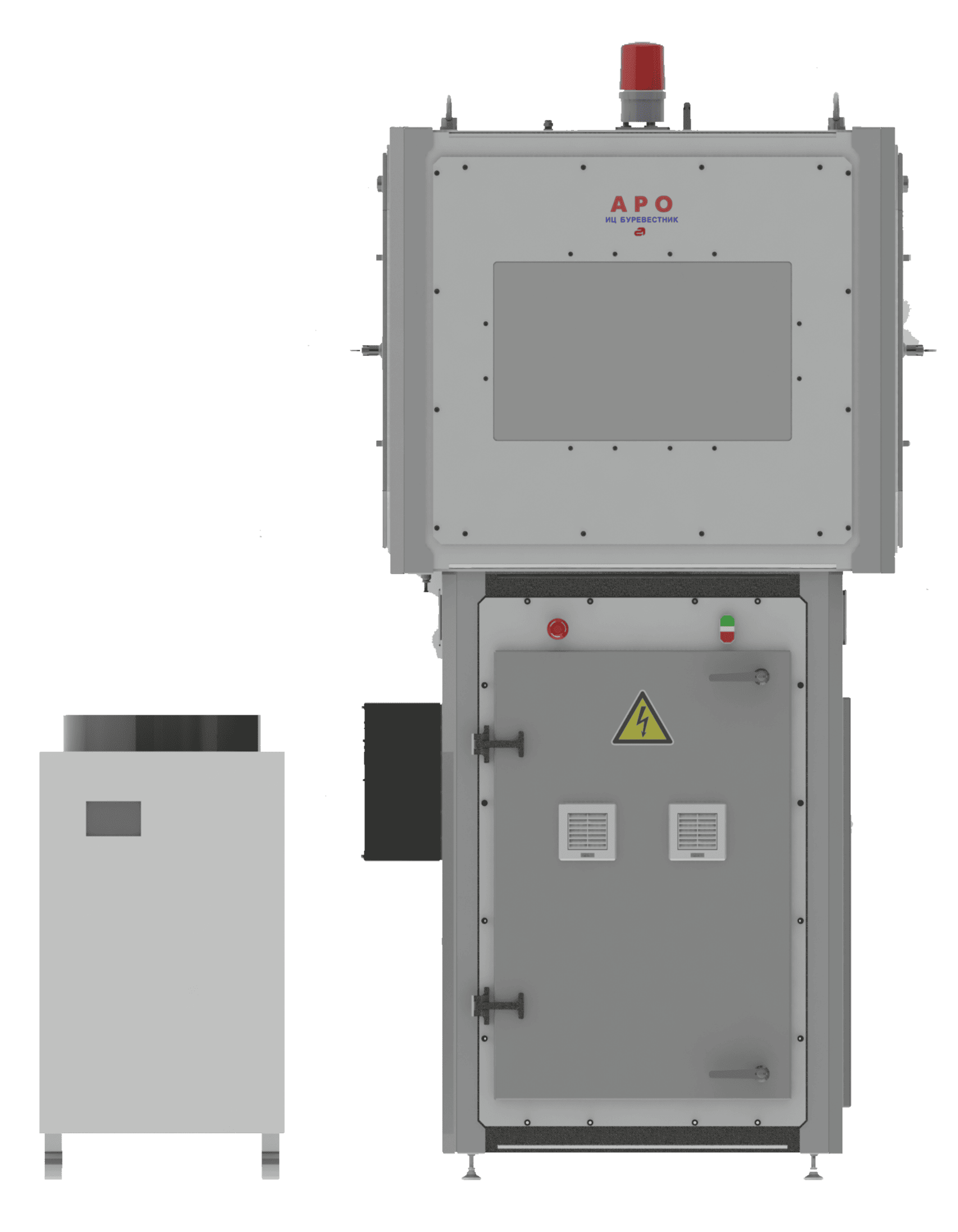

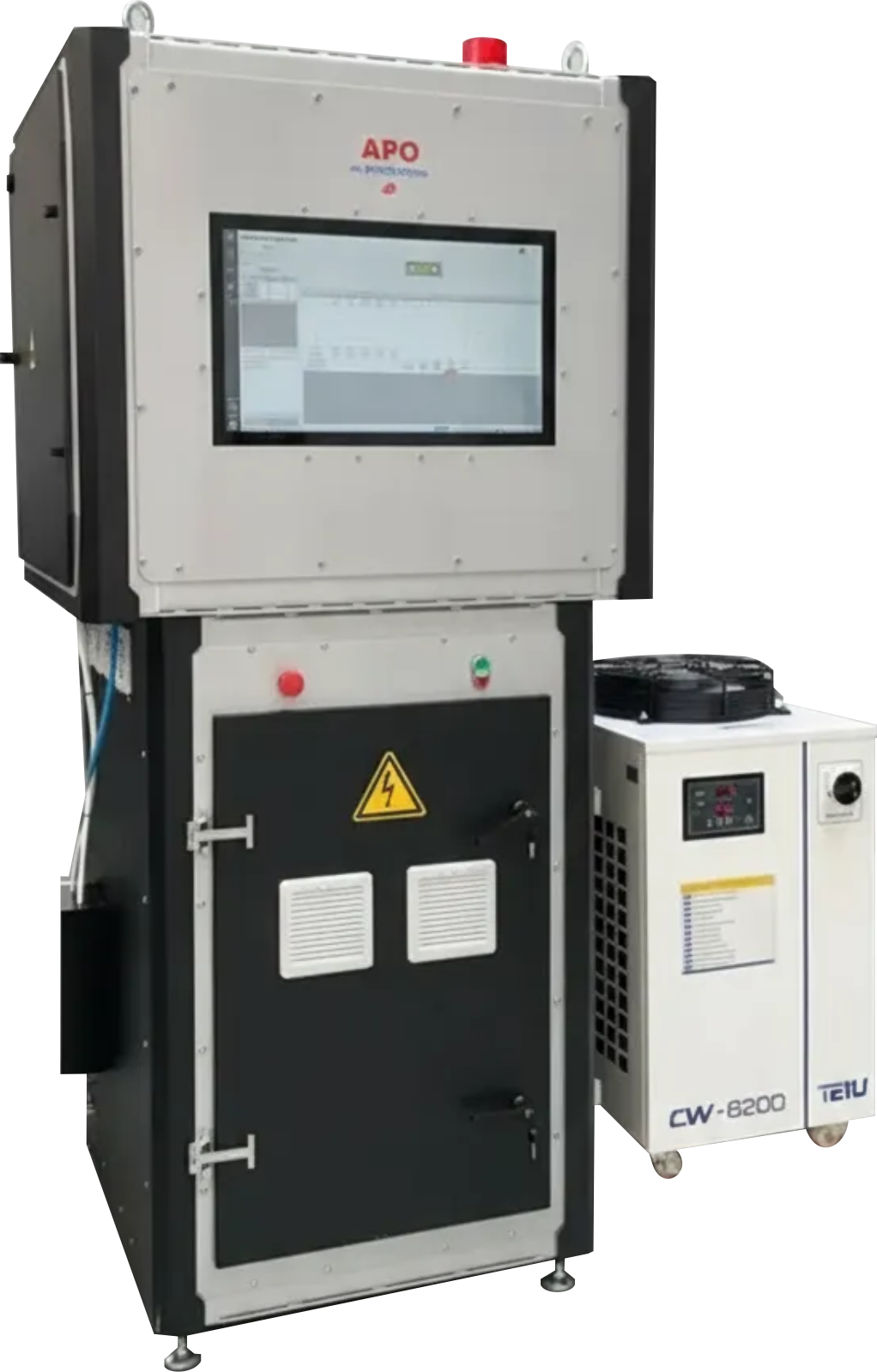

Анализатор АРО обеспечивает автоматическое измерение и определение концентраций химических элементов от серы S до урана U при комплектовании его соответствующими спектрометрическими каналами. Анализируемые продукты: пульпа, растворы. Прибор состоит из двухсекционной спектрометрической стойки, где расположены одна проточная кювета и измерительная камера с рентгеновской трубкой. Корпус надежно обеспечивает защиту персонала от воздействия излучения, а также элементы прибора от воздействия внешней среды.

Анализатор АРО может быть установлен под точкой отбора пробы в производственном помещении.

Может выполняться поставка «под ключ» автоматизированной системы аналитического контроля (АСАК) на базе АРО, с оборудованием отбора и доставки проб, мультиплексором.

Высокая экспрессность и точность анализа
Низкий предел обнаружения
Автоматическая смена пленки на кювете
Компактность и надежность конструкции
Степень защиты корпуса устройства спектрометрического IP 56 позволяет устанавливать в производственном помещении
Совместимость с системами автоматизации пробоотбора, прободоставки
Основные комплектующие российского происхождения
Может быть оформлено освобождение от радиационного контроля
Разработанный программный комплекс автоматизированных рабочих мест («Оператор-Наладчик», «Аналитик») выполняет функции по обработке и представлению результатов анализа, организации хранения архива данных, отслеживанию состояния системы
Внесён в государственный реестр средств измерения России под № 96697-25.

Характеристики

Определяемые элементы	от S (16) до U (92)
Число одновременно определяемых химических элементов	до 7 и содержание твёрдой фазы в пульпе; до 15 при использовании ППД-приставки
Число реперных образцов	2 шт
Количество анализируемых продуктов	1 продукт при использовании на точке отбора или до 5 продуктов одного типа в режиме мультиплексирования
Основная относительная погрешность, не более	0,3 %
Пределы обнаружения массовой доли химических элементов: - в растворах - в твердой фазе пульп и суспензий	от 0,0001 % от 0,001 %
Эксплозия измерения одного продукта	от 40 сек
Охлаждение рентгеновской трубки	Водяное, автономное
Потребляемая мощность, не более	5 кВА
Степень защиты корпуса устройства спектрометрического	IP56
Габариты, ДхВхШ - стойка спектрометрическая - стойка автоматического управления	1058х1877х921 мм 603х1300х873 мм
Питание	230 В /50 Гц
Срок службы, не менее	10 лет

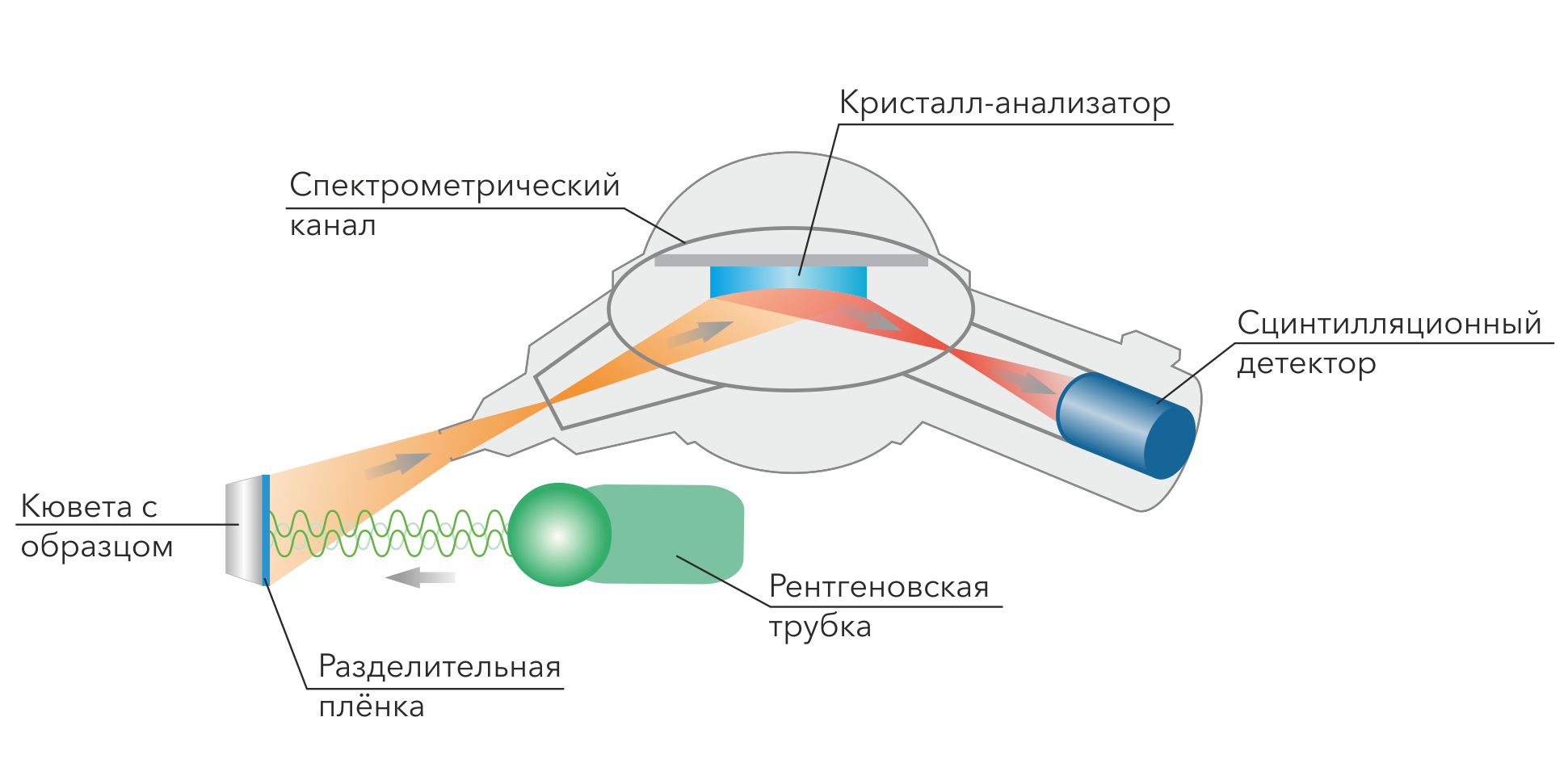

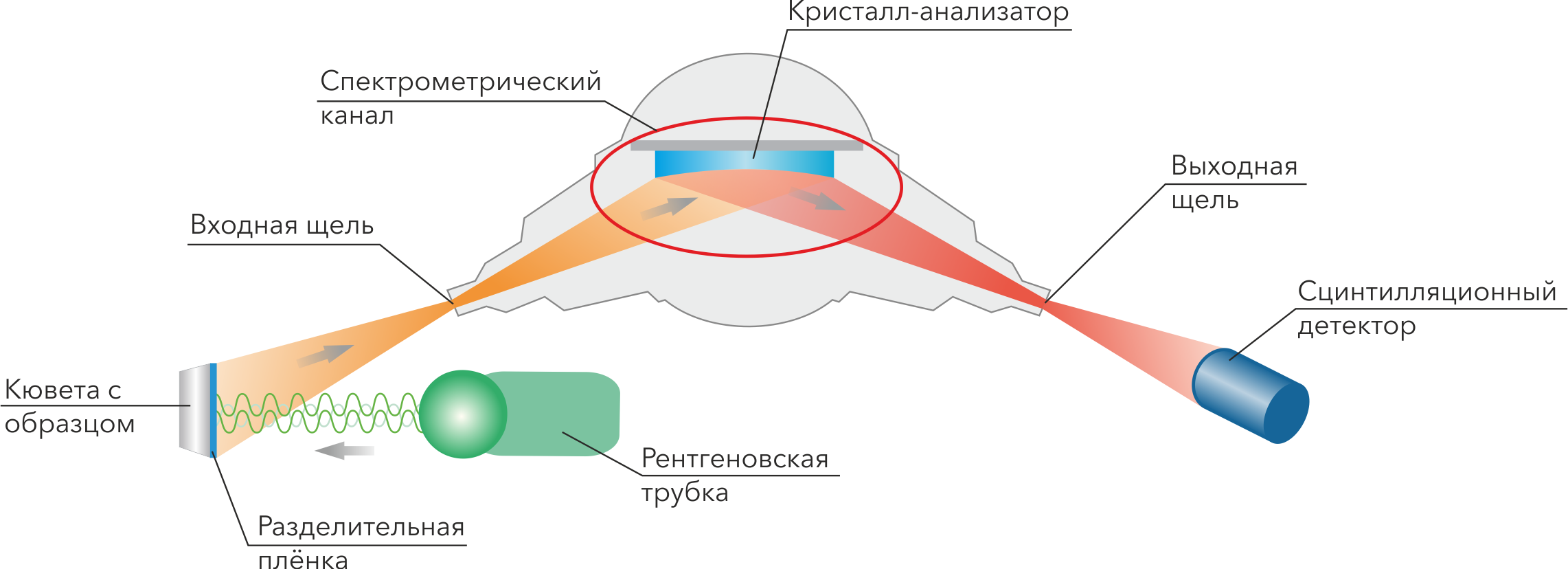

Схема

Базовая комплектация

Устройство спектрометрическое с встроенным АРМ-наладчика
Стойка автоматического управления (САУ)
Автономная система охлаждения
Делитель проб калибровочный
Комплект запасных частей, инструментов и принадлежностей для эксплуатации в гарантийный период

Опционально

Приставка с ППД

ЗИП капитального назначения

Коммутатор потоков (мультиплексор)

Устройство фильтрования (обезвоживание проб)

Приставка с ППД

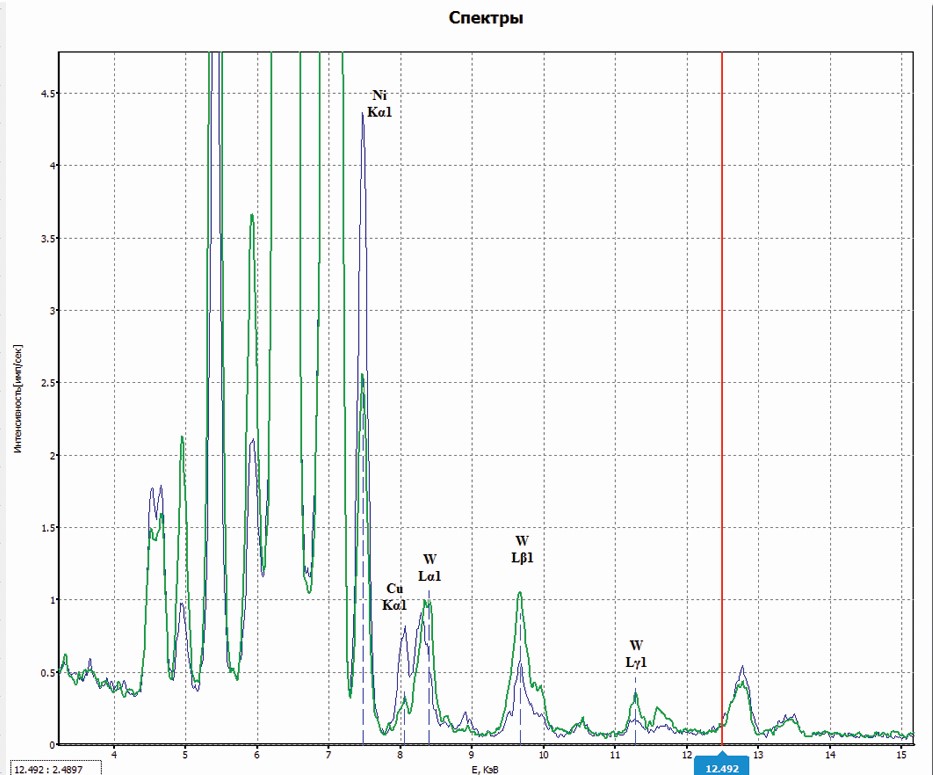

Может быть установлена приставка с полупроводниковым детектором для расширения аналитических возможностей анализатора:

- для визуализации обзорного спектра для подробного изучения состава продуктов;

- расширение перечня элементов для анализа.

ЗИП капитального назначения

Опционально в поставку может быть включен комплект ЗИП для капитального ремонта:
- высоковольтный источник питания;
- автономная система охлаждения;
- блок детектирования;
- блок регистрации.

Коммутатор потоков (мультиплексор)

Предназначен для коммутации входящего потока анализируемого материала между потоковым анализатором и устройством фильтрования, формирующем сменную пробы. В процессе подачи отобранной пробы на анализ, обеспечивается ее представительность и стабилизация физических параметров за счет поддержания заданного уровня материала пробы в усреднительной емкости, которая затем поступает в измерительную ячейку. Также при накоплении пробы в усреднительной емкости применяется система пеногашения, обеспечивающая однородность проб для пенных продуктов. Неиспользуемый материал сливается через дренажный выход к устройствам возврата проб в технологический процесс.

Коммутатор потоков является вторичным пробоотборным устройством с возможностью автономной работы. Даже при отсутствии необходимости проведения анализа или невозможности его выполнения, коммутатор потоков способен обеспечивать отбор составных (балансных) проб без привязки к работе анализатора.

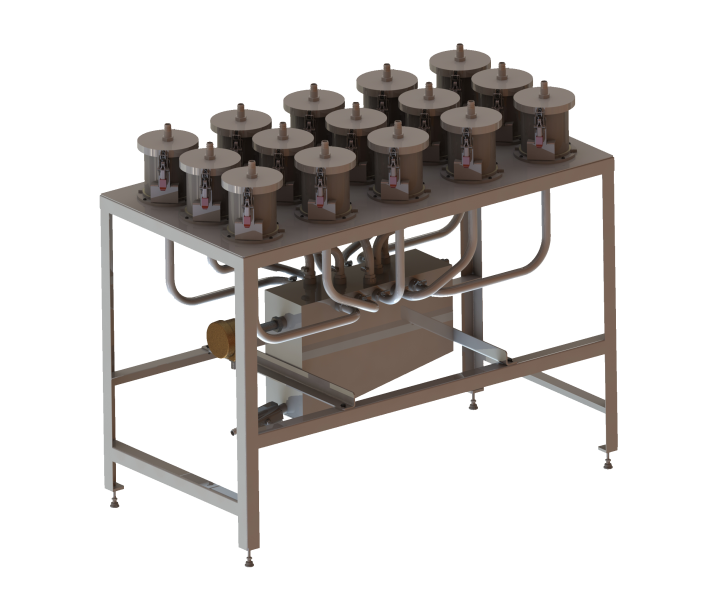

Устройство фильтрования (обезвоживание проб)

Предназначено для накопления материала составной (балансовой, сменной) пробы, поступающей от пробоотборного ножа коммутатора потоков, где затем автоматически подвергается обезвоживанию, в ходе которого удаляется свободная вода. Обезвоживание пробы осуществляется путем вытягивания свободной воды из объема пробы через бумажный фильтр. В ходе работы устройства фильтрования формируется готовая твердая проба на бумажном фильтре, которая затем передается в службу контроля качества для последующего химического анализа.

Программное обеспечение

АРМ-Аналитика

АРМ-Наладчика

АРМ-Оператора

Программа «Наладчик пробоподготовки и пробоотбора»

АРМ-Флотатора

АРМ-Аналитика

Программа «Аналитик» предназначена для обеспечения функционирования автоматизированного рабочего места «АРМ-Аналитика». Программа «Аналитик» функционирует в составе программно-технического комплекса АСАК, обеспечивая градуировочной и аналитической информацией «АРМ-Оператора».

Программа «Аналитик» обеспечивает:

создание аналитических программ и назначение их анализируемым продуктам;
формирование массива градуировочных измерений с возможностью ввода результатов химического анализа, входящих в этот массив градуировочных проб, и дальнейшее их использование в режимах градуировки и корректировки результатов анализа;
построение градуировочных уравнений и расчет градуировочных коэффициентов для созданных аналитических программ;
графическое представление зависимостей интенсивностей линий анализируемых элементов и их расчетных содержаний в градуировочных образцах от содержаний, полученных с помощью химического анализа;
построение и графическое представление зависимостей интенсивностей аналитических линий от интенсивности рассеянного излучения в градуировочных образцах;
расчет коэффициентов корректировки результатов анализа;
корректировку значений рассчитываемых коэффициентов (градуировочных коэффициентов, коэффициентов корректировки результатов анализа).

Решаемые задачи, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

АРМ-Наладчика

Программа «Наладчик» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Наладчика, обеспечивающего настройку, диагностику, а также управление устройствами, входящими в состав многоканальных поточных рентгеновских анализаторов.

Программа «Наладчик» реализует следующие функции:

визуализация состояния анализатора АР-35, датчиков и устройств, входящих в его состав;
параметрирование работы спектрометрического устройства, задание временных интервалов движения системы калибровки и каретки;
управление анализатором в ручном режиме;
опробование работы двигателя каретки в режиме разовых команд.

В стандартной комплектации АРМ-Наладчика и -Оператора представляют собой промышленный компьютер, установленный на стойке автоматического управления анализатора.
Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

АРМ-Оператора

Программа «Оператор» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Оператор и решает задачи оперативного контроля и управления анализатором, расчета концентраций элементов и архивирования данных в автоматическом режиме, мониторинга состояния оборудования.

Программа «Оператор» реализует следующие функции:

проведение анализа в циклическом режиме измерений;
проведение градуировочных измерений;
проведение разовых измерений;
проведение измерений реперных образцов и замену опорных интенсивностей;
отображение результатов анализа, полученных в текущем цикле;
отображение текущего состояния анализатора;
отображение последних результатов измерения интенсивностей реперных образцов.

Программа «Наладчик пробоподготовки и пробоотбора»

Программа «Наладчик прободоставки и пробоотбора» предназначена для обеспечения настройки, диагностики, а также управления устройствами системы прободоставки и пробоотбора. Программа «Наладчик прободоставки и пробоотбора» в зависимости от конфигурации системы АСАК может входить, либо в состав автоматизированного рабочего места «АРМ-Наладчика», либо быть частью отдельно созданного «АРМ-Наладчика прободоставки и пробоотбора».

Программа «Наладчик прободоставки и пробоотбора» позволяет выполнять следующие функции:

создавать группы измеряемых продуктов, а также сами продукты;
назначать измеряемые продукты измерительным кюветам анализатора;
задавать параметры циклического режима;
ставить в соответствие продукты и точки пробоотбора и задавать их параметры;
переключать отдельные точки пробоотбора, а также всю систему пробоотбора в различные режимы;
просматривать текущее состояние системы прободоставки и пробоотбора.

Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

АРМ-Флотатора

Промышленный компьютер специального исполнения, который может быть установлен в производственном помещении. Вид интерфейса и его наполнение определяется требованиями заказчика.
