Рентгенофлуоресцентный волнодисперсионный анализатор пульп, суспензий и растворов АР-35
Анализатор АР-35 предназначен для непрерывного рентгенофлуоресцентного анализа химического состава пульп, суспензий, растворов в потоке и определения массовой доли химических элементов от серы S до урана U. Прибор имеет до 15 проточных кювет для продуктов, передвижную программно-управляемую измерительную головку с рентгеновской трубкой и фиксированными спектрометрическими каналами и/или приставкой с полупроводниковым детектором.
Принцип действия основан на возбуждении флуоресценции атомов исследуемого вещества излучением рентгеновской трубки. Интенсивность зарегистрированного флуоресцентного излучения с определенной длиной волны, отобранное кристаллом-анализатором и зарегистрированное блоком детектирования, прямо пропорциональна массовой доле химического элемента в исследуемом веществе.
Анализатор АР-35 состоит из стойки спектрометрической для анализа пульпы в потоке, стойки автоматизированного управления, автономной системы охлаждения, управляющего компьютера;
Технические характеристики
Число одновременно определяемых химических элементов
до 7 + содержание твёрдой фазы в пульпе, до 15 при использовании ППД-приставки
Число проточных измерительных кювет в одном анализаторе
6, 10 или 15
Число реперных образцов
2
Объемная скорость потока, л/мин
15
Эксплозия измерения одного продукта, не более
от 40 сек
Основная относительная погрешность, не более
0,3 %
Предел определения (в пульпе)
0,01% масс.
Пределы обнаружения массовой доли химических элементов:
- в растворах
- в твердой фазе пульп и суспензий
от 0,0001%
от 0,001%
Потребляемая мощность, не более, кВа
5
Срок службы
10 лет
Опции
АР-35 входит в автоматизированную систему аналитического контроля (АСАК) технологических процессов, которая представляет собой комплекс технических средств с централизованным управлением и предназначена для автоматического отбора частных пульповых проб, транспортирования к месту анализа, протечки пробы через рентгеноспектральный анализатор и определения вещественного состава пробы, представительное деление пробы для химического анализа. Поставка системы АСАК может выполняться «под ключ» с системой пробоотбора, прободоставки и пробоподготовки.

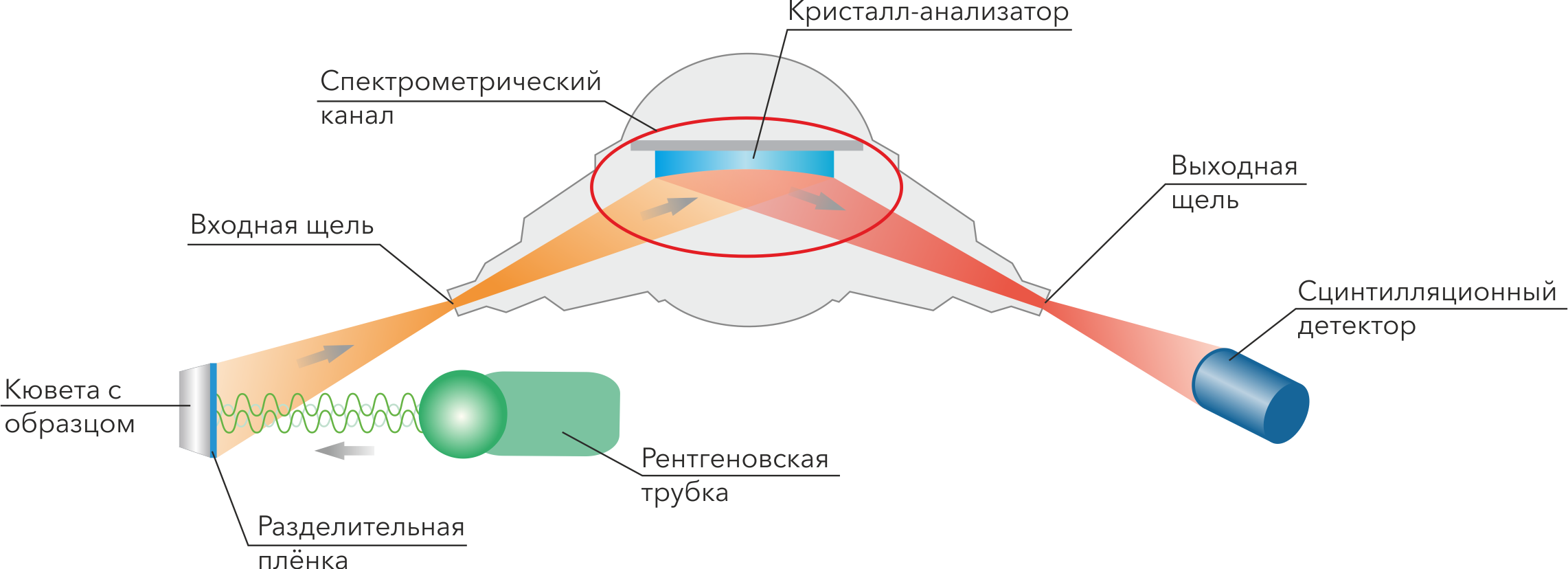

Схема
Видео
00:00:00
Преимущества
Многоканальность - до 15 анализируемых продуктов.
Высокая экспрессность, воспроизводимость и точность анализа.
Низкий предел обнаружения по определяемым химическим элементам.
Является утвержденным типом средства измерения.
Может быть освобожден от радиационного контроля.
Высокая надёжность и простота в обслуживании анализатора, низкие эксплуатационные затраты.
Система управления анализатором собственной разработки с применением доступной элементной базы.
Основные комплектующие российского происхождения.
Совместимость с системами автоматизации пробоотбора, прободоставки и системой управления на предприятии.
Разработанный программный комплекс автоматизированных рабочих мест («Оператор», «Наладчик», «Аналитик») выполняет необходимые функции по обработке и представлению результатов анализа, организации хранения архива данных, отслеживанию состояния системы.
