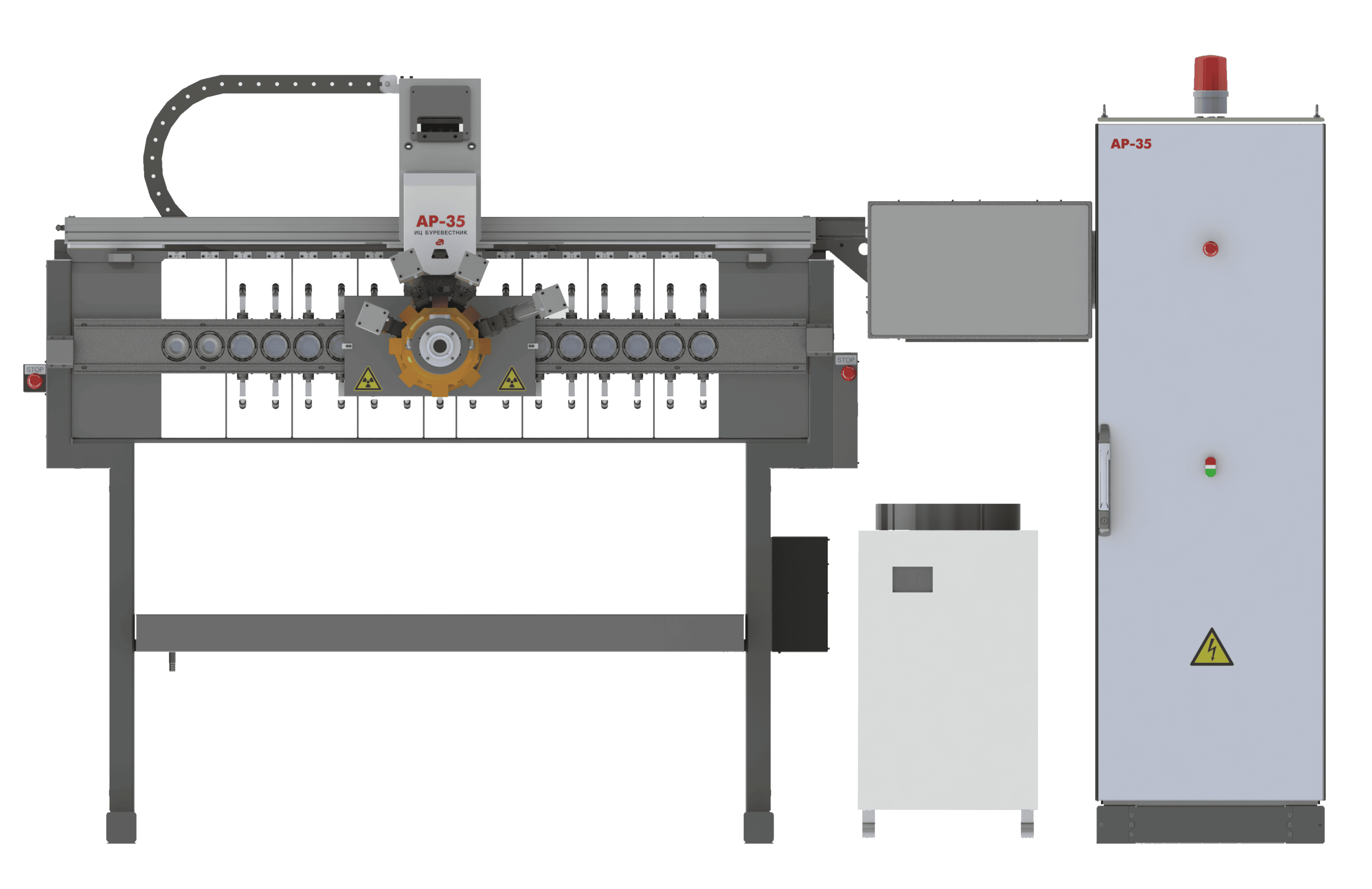

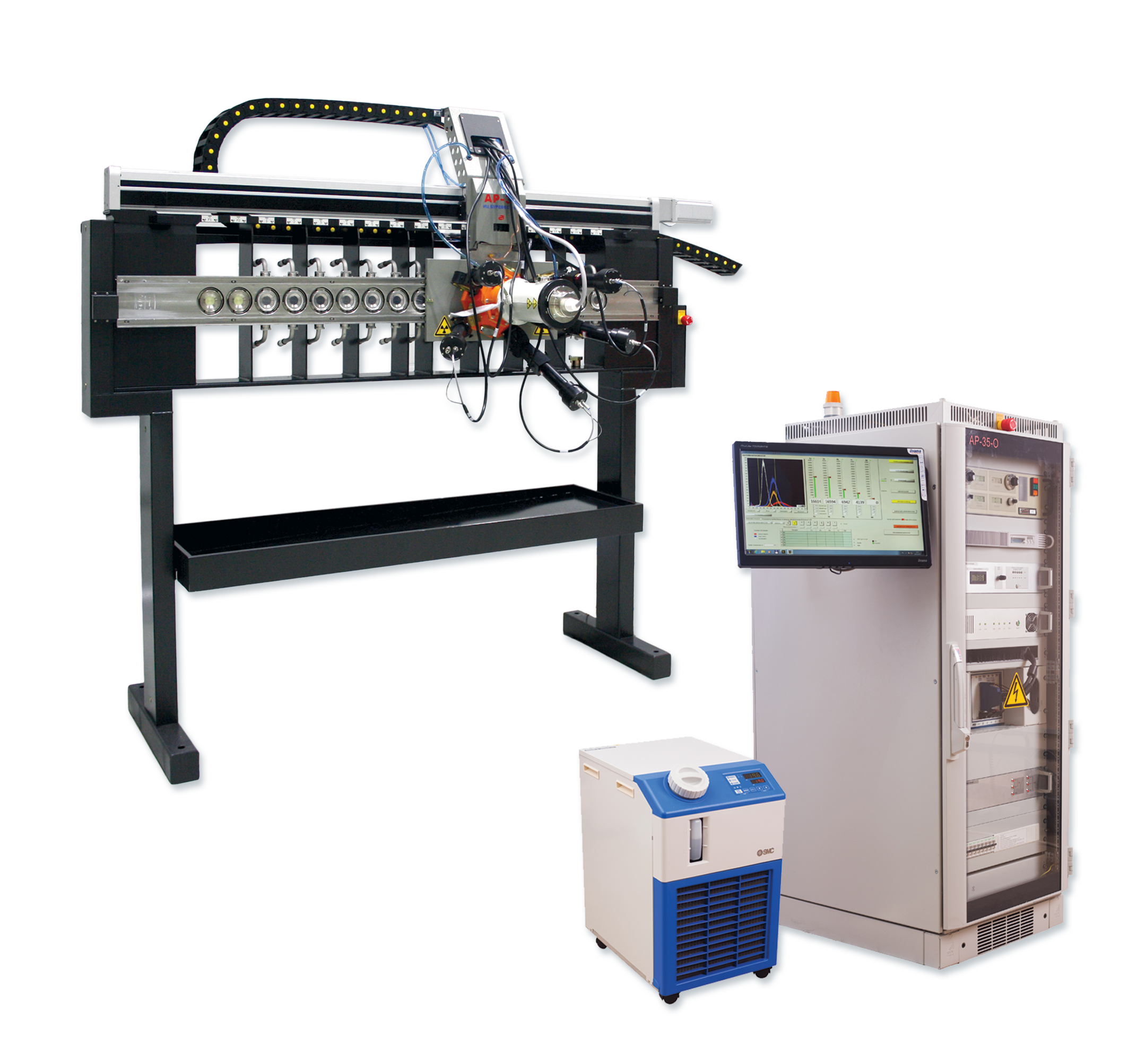

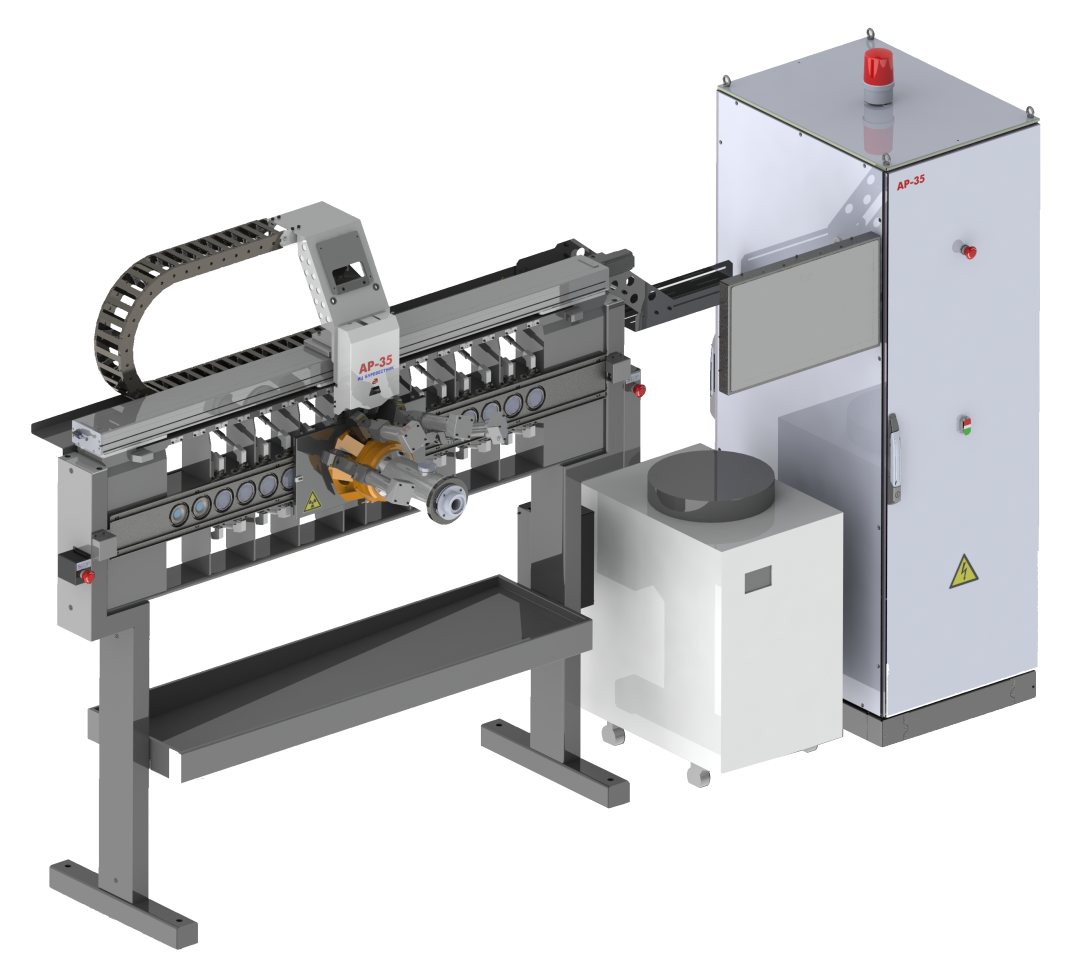

Потоковый волнодисперсионный анализатор АР-35

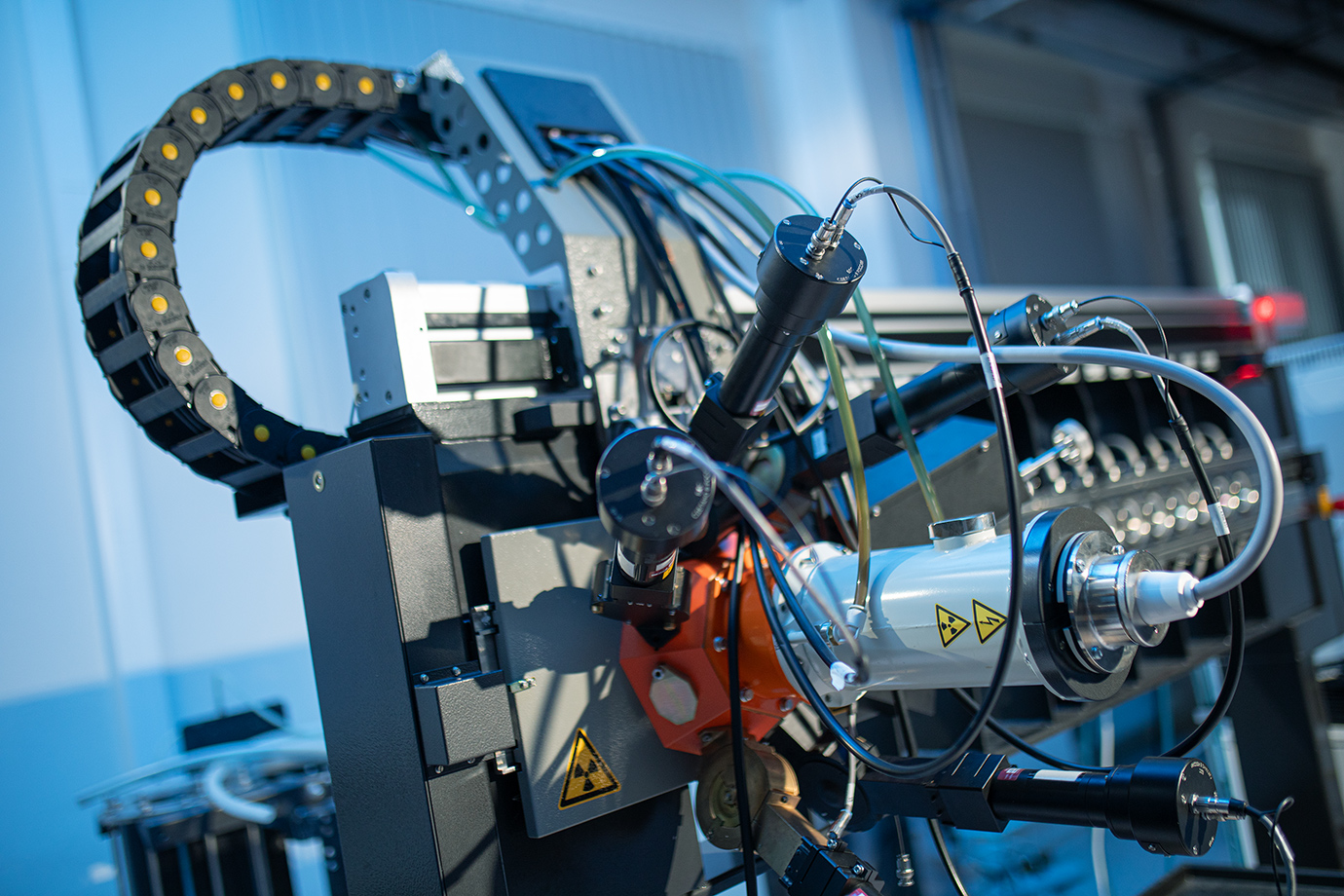

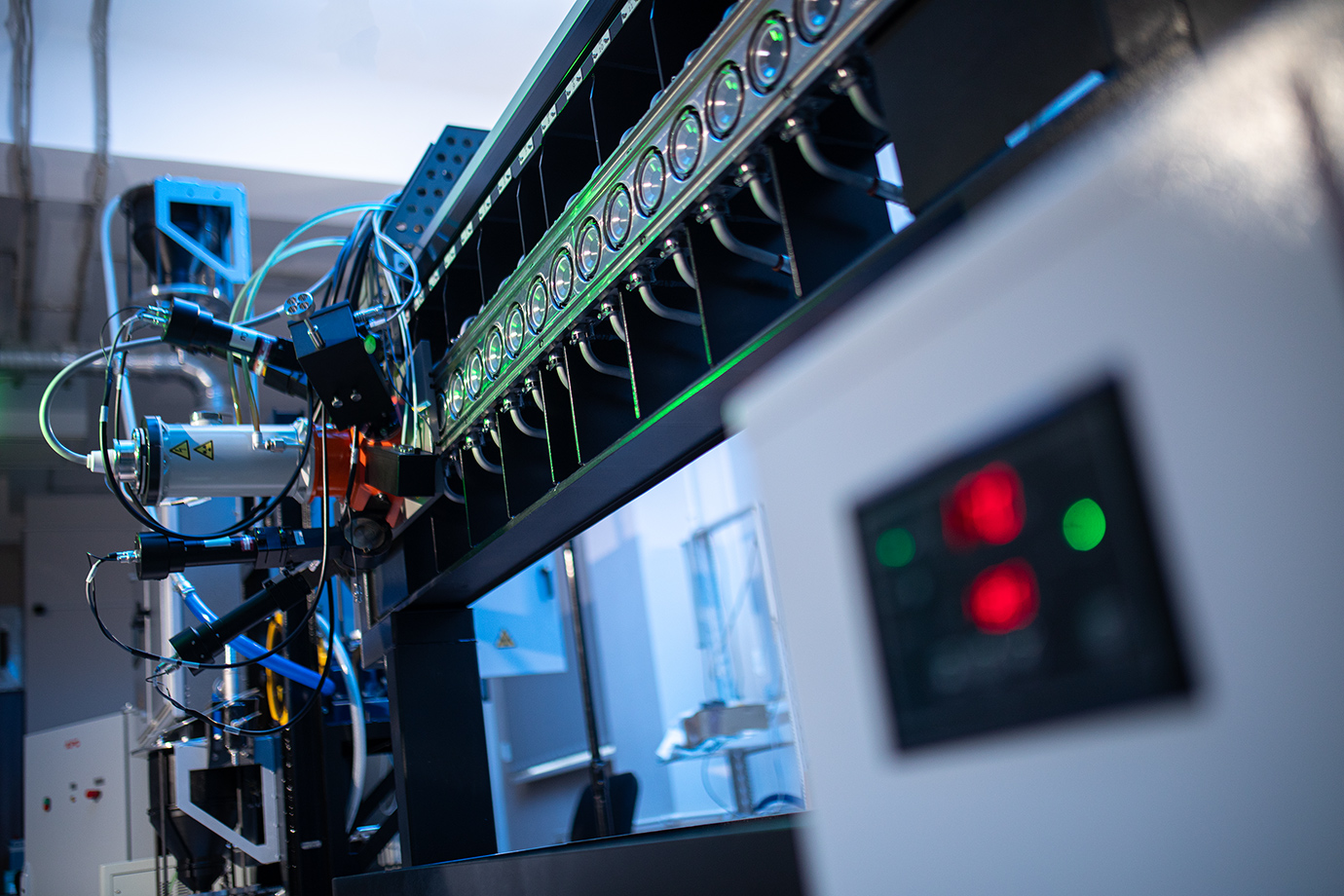

Анализатор АР-35 предназначен для непрерывного рентгенофлуоресцентного анализа химического состава пульп, суспензий, растворов в потоке и определения массовой доли химических элементов от серы S до урана U. Прибор имеет до 15 проточных кювет для продуктов, передвижную программно-управляемую измерительную головку с рентгеновской трубкой и фиксированными спектрометрическими каналами и/или приставкой с полупроводниковым детектором. Принцип действия основан на возбуждении флуоресценции атомов исследуемого вещества излучением рентгеновской трубки. Интенсивность зарегистрированного флуоресцентного излучения с определенной длиной волны, отобранное кристаллом-анализатором и зарегистрированное блоком детектирования, прямо пропорциональна массовой доле химического элемента в исследуемом веществе.

Может выполняться поставка «под ключ» автоматизированной системы аналитического контроля (АСАК) на базе АР-35 с оборудованием пробоотбора, прободоставки или мультиплексором.

Многоканальность для исключения кросс-заражения проб - до 15 анализируемых продуктов
Высокая экспрессность, воспроизводимость и точность анализа
Низкий предел обнаружения по определяемым химическим элементам
Является утвержденным типом средства измерения
Может быть освобожден от радиационного контроля
Высокая надёжность и простота в обслуживании анализатора, низкие эксплуатационные затраты
Система управления анализатором собственной разработки с применением доступной элементной базы
Основные комплектующие российского происхождения
Совместимость с системами автоматизации пробоотбора, прободоставки и системой управления на предприятии
Разработанный программный комплекс автоматизированных рабочих мест («Оператор», «Наладчик», «Аналитик») выполняет необходимые функции по обработке и представлению результатов анализа, организации хранения архива данных, отслеживанию состояния системы
Внесён в государственный реестр средств измерения России под № 88269-23

Характеристики

Число одновременно определяемых химических элементов	до 7 и содержание твёрдой фазы в пульпе, до 15 при использовании ППД-приставки
Число проточных измерительных кювет в одном анализаторе	6, 10 или 15 шт
Число реперных образцов	2 шт
Объемная скорость потока	15 л/мин
Эксплозия измерения одного продукта	от 40 сек
Основная относительная погрешность, не более	0,3 %
Предел определения (в пульпе)	0,01% масс
Пределы обнаружения массовой доли химических элементов: в растворах в твердой фазе пульп и суспензий	от 0,0001 % от 0,001 %
Потребляемая мощность, не более	5 кВА
Срок службы, не менее	10 лет

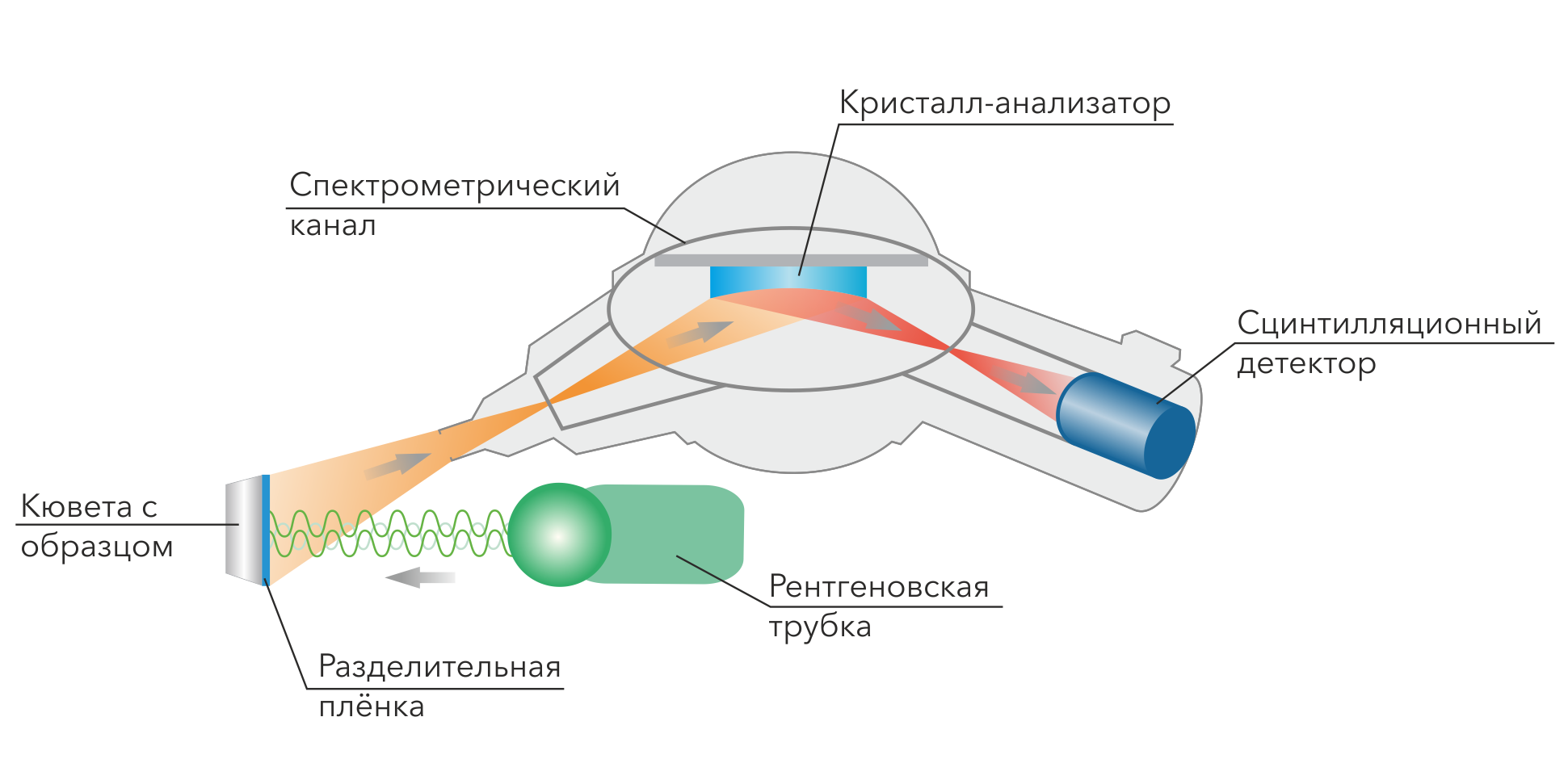

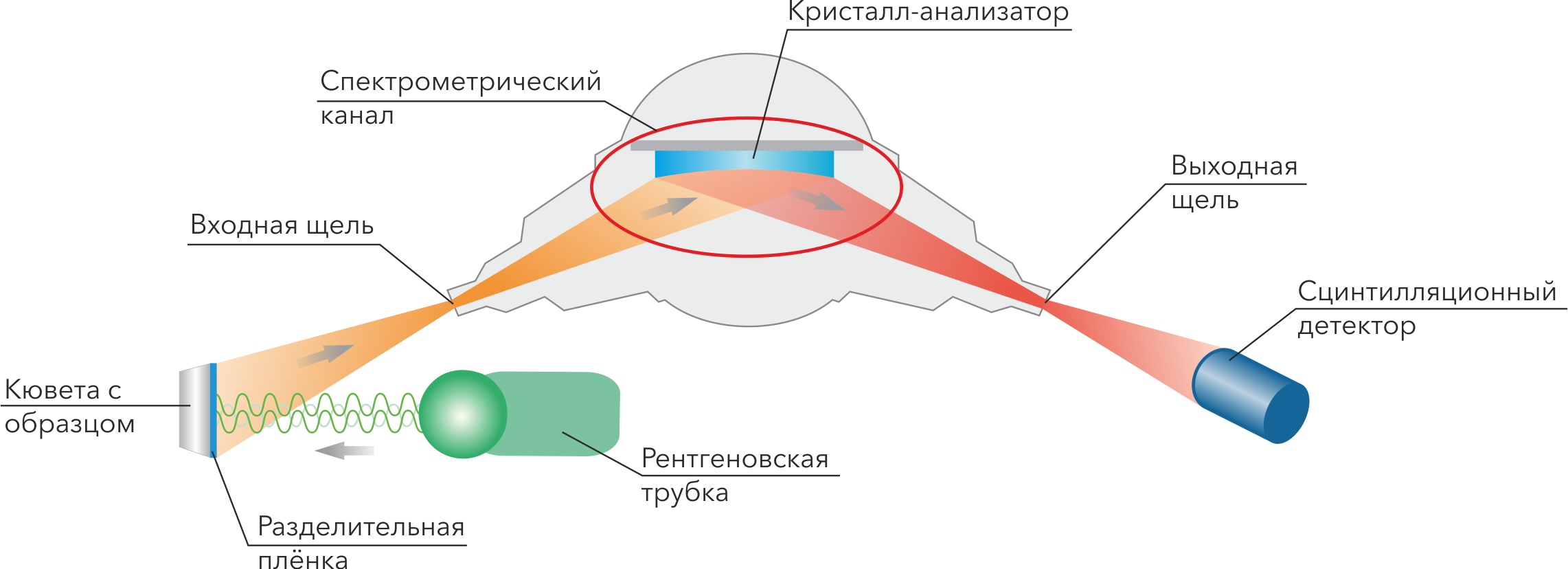

Схема

Базовая комплектация

Стойка спектрометрическая на 15 кювет и 7 спектрометрических каналов
Стойка автоматизированного управления (САУ)
АРМ оператора-наладчика в составе САУ
АРМ аналитика
Автономная система охлаждения рентгеновской трубки
Комплект запасных частей, инструментов и принадлежностей для эксплуатации в гарантийный период

Опционально

Контейнер для размещения анализатора АР-35

Приставка ППД

ЗИП капитального назначения

Коммутатор потоков (мультиплексор)

Устройство отбора калибровочной пробы

Устройство фильтрования (обезвоживание проб)

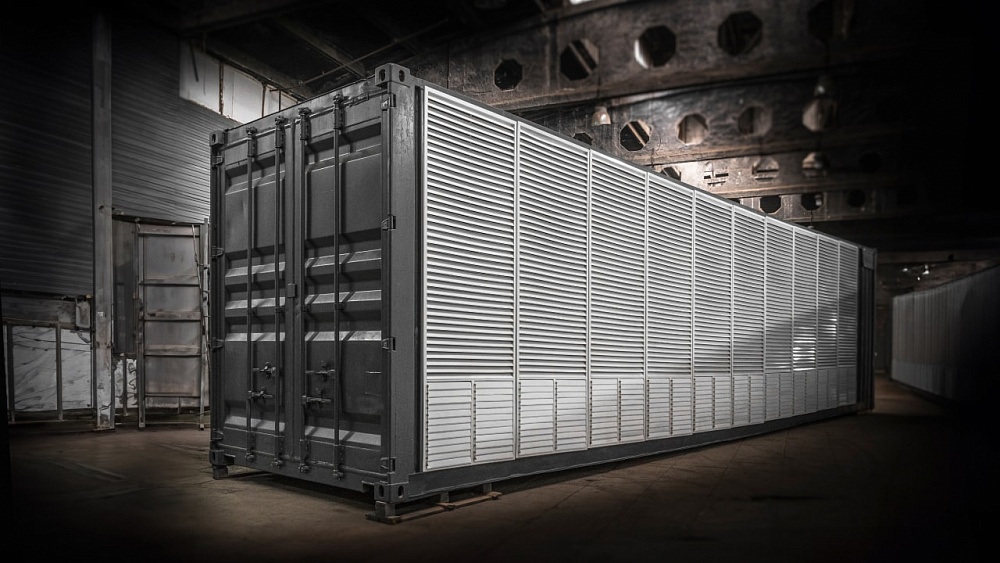

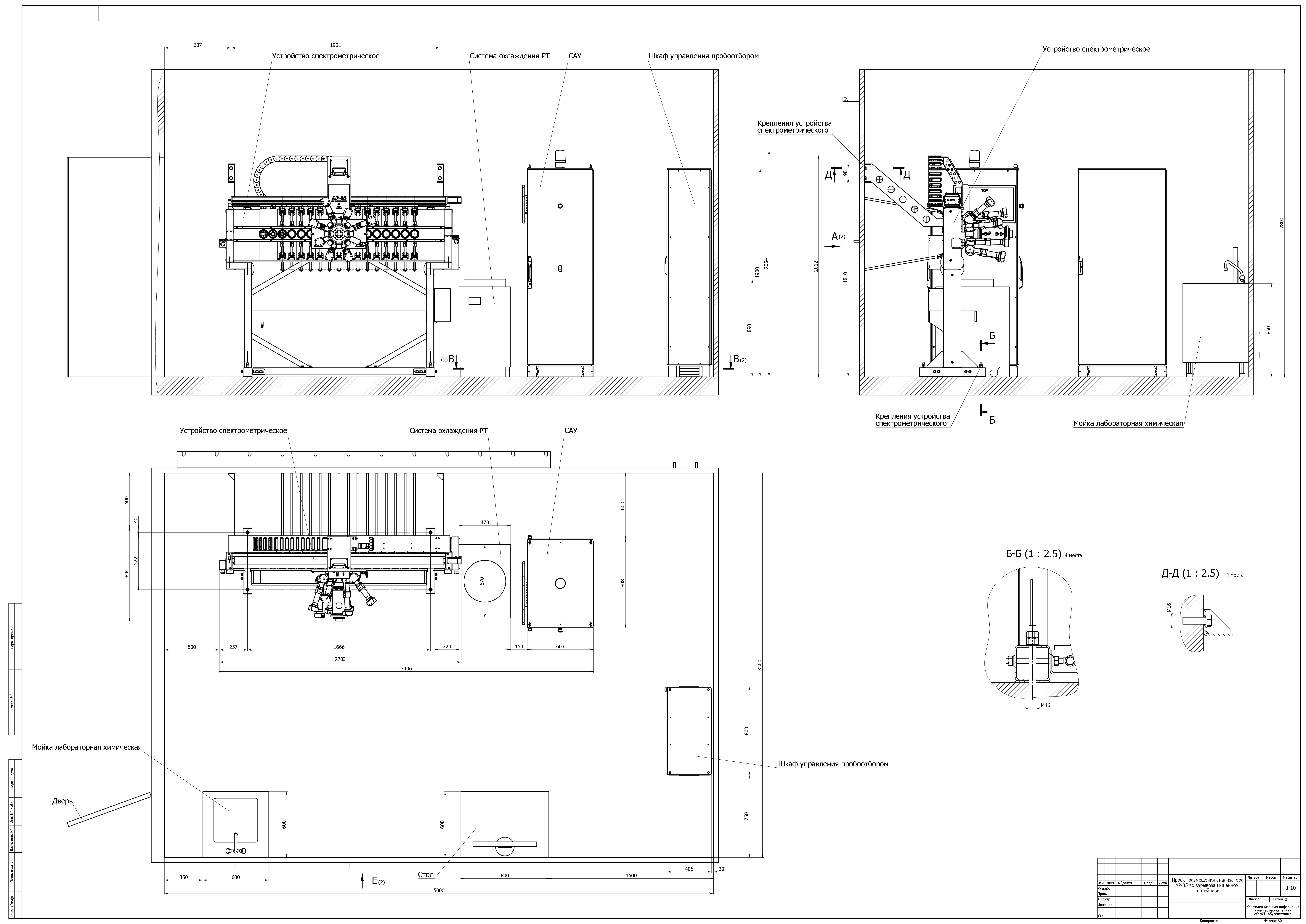

Контейнер для размещения анализатора АР-35

В случае отсутствия помещения для размещения анализатора АР-35 в поставку может быть включен контейнер в необходимой комплектации:

средства освещения;
система вентиляции;
система пожаротушения;
щитовое оборудование;
пожарная сигнализация.

При наличии требования по пожарной безопасности и взрывозащите может быть подобран специальный контейнер.

Приставка ППД

Может быть установлена приставка с полупроводниковым детектором для расширения аналитических возможностей анализатора:

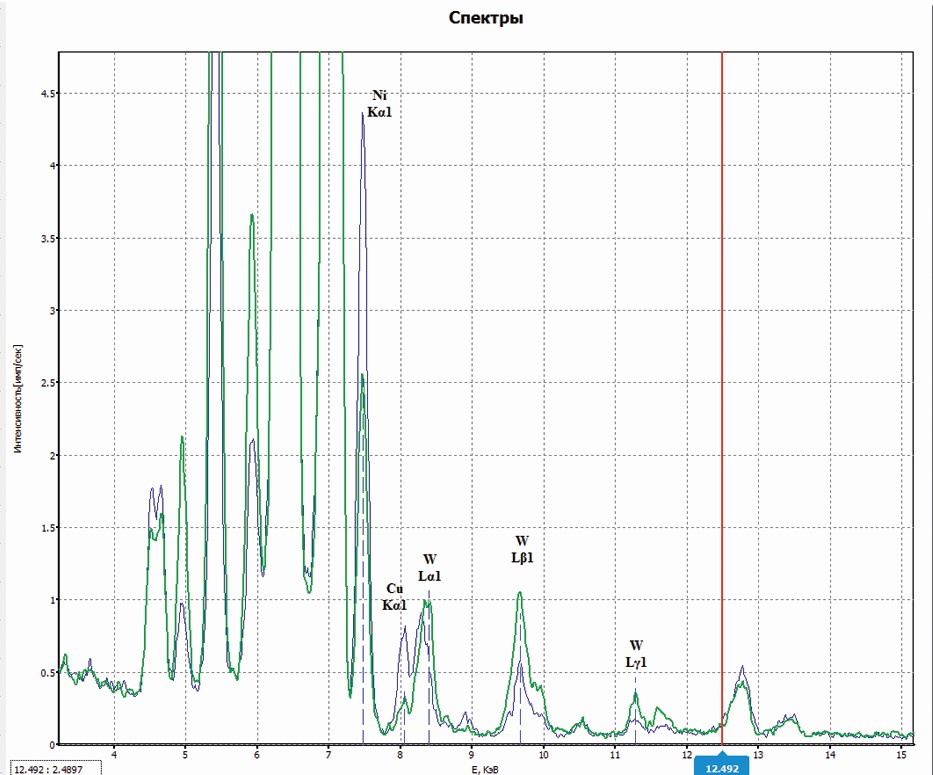

- для визуализации обзорного спектра для подробного изучения состава продуктов;
- расширение перечня элементов для анализа.

ЗИП капитального назначения

Опционально в поставку может быть включен комплект ЗИП для капитального ремонта:
- высоковольтный источник питания;
- автономная система охлаждения;
- блок детектирования;
- блок регистрации.

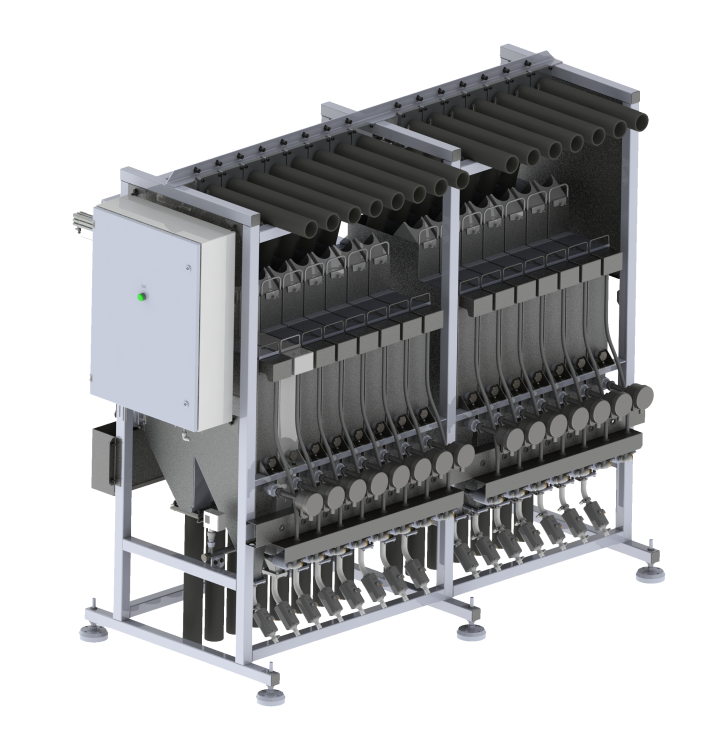

Коммутатор потоков (мультиплексор)

Предназначен для коммутации входящего потока анализируемого материала между потоковым анализатором и устройством фильтрования, формирующем сменную пробы. В процессе подачи отобранной пробы на анализ, обеспечивается ее представительность и стабилизация физических параметров за счет поддержания заданного уровня материала пробы в усреднительной емкости, которая затем поступает в измерительную ячейку. Также при накоплении пробы в усреднительной емкости применяется система пеногашения, обеспечивающая однородность проб для пенных продуктов. Неиспользуемый материал сливается через дренажный выход к устройствам возврата проб в технологический процесс.

Коммутатор потоков является вторичным пробоотборным устройством с возможностью автономной работы. Даже при отсутствии необходимости проведения анализа или невозможности его выполнения, коммутатор потоков способен обеспечивать отбор составных (балансных) проб без привязки к работе анализатора.

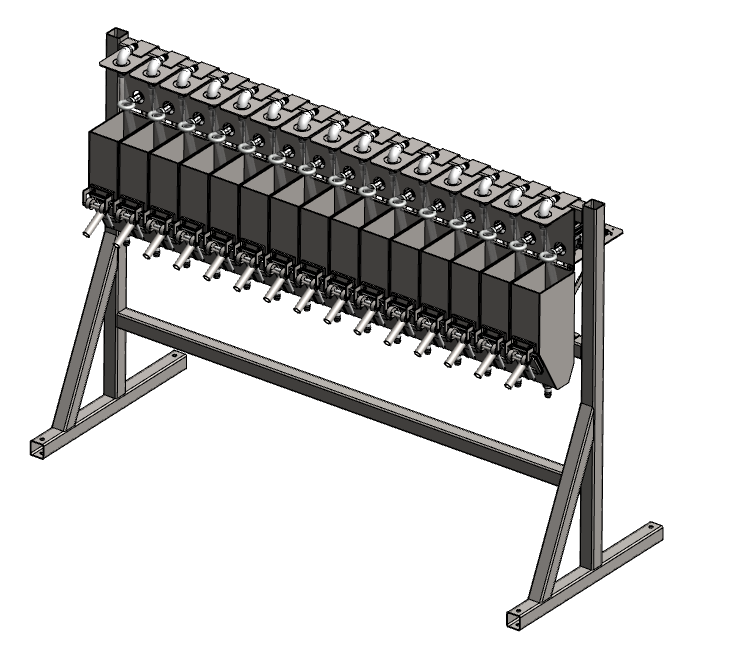

Устройство отбора калибровочной пробы

Предназначено для отбора представительных жидких проб для целей градуировки и контроля показаний анализатора.
Работа по отбору пробы осуществляется по заранее установленной программе, определяющей периодичность, длительность и количество отсечек, которые устанавливается через ПО анализатора. Возврат проб в технологический процесс, прошедших анализ для каждого отдельного продукта, может осуществляться раздельно.

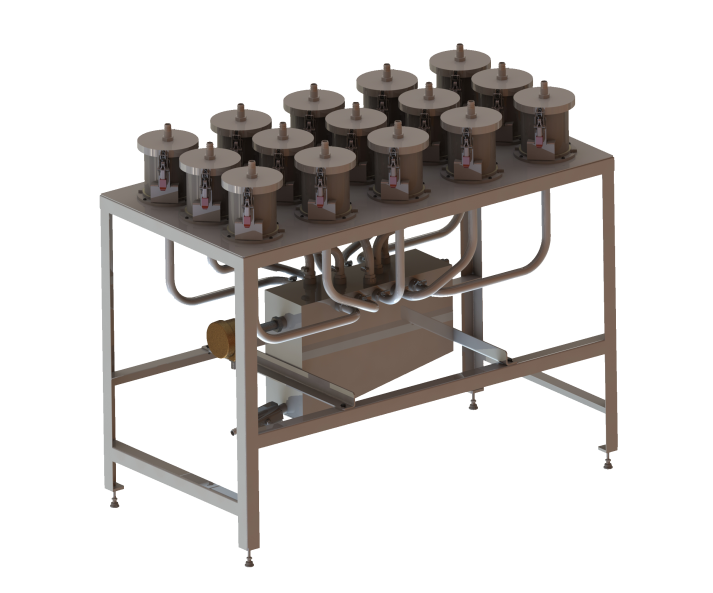

Устройство фильтрования (обезвоживание проб)

Предназначено для накопления материала составной (балансовой, сменной) пробы, поступающей от пробоотборного ножа коммутатора потоков, где затем автоматически подвергается обезвоживанию, в ходе которого удаляется свободная вода. Обезвоживание пробы осуществляется путем вытягивания свободной воды из объема пробы через бумажный фильтр. В ходе работы устройства фильтрования формируется готовая твердая проба на бумажном фильтре, которая затем передается в службу контроля качества для последующего химического анализа.

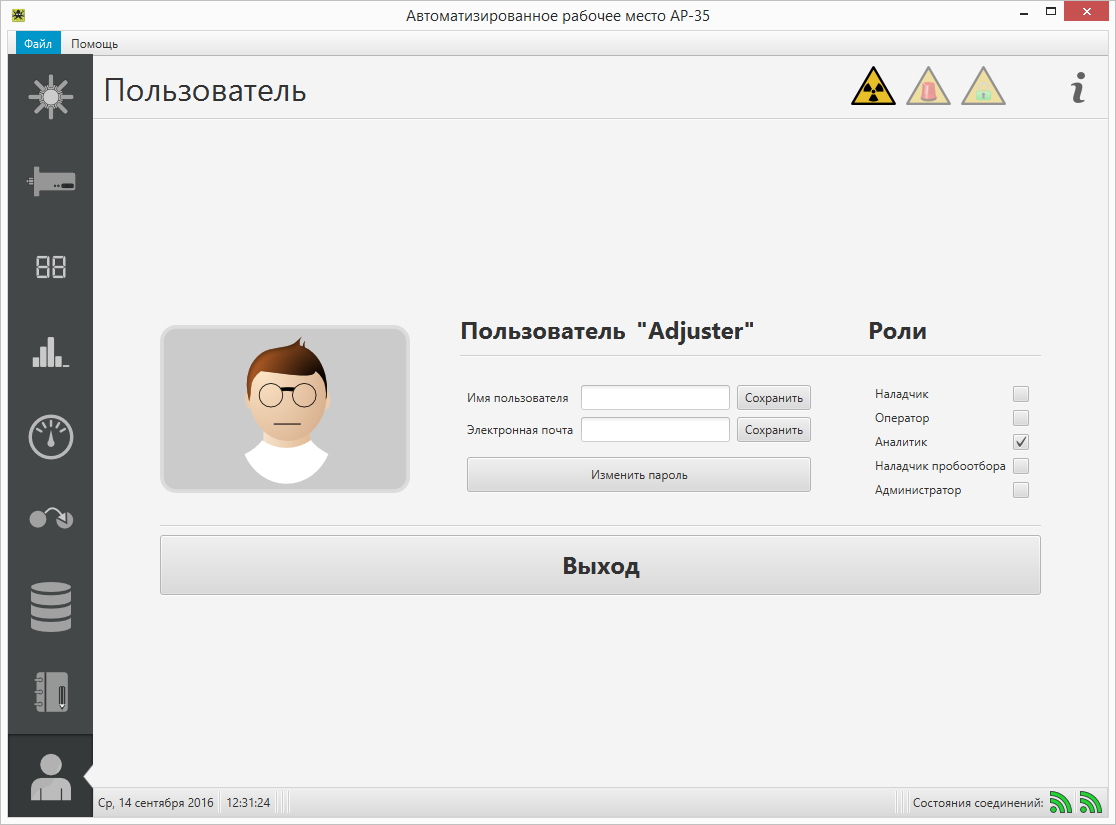

Программное обеспечение

АРМ-Аналитика

АРМ-Наладчика

АРМ-Оператора

Программа «Наладчик пробоподготовки и пробоотбора»

АРМ-Флотатора

АРМ-Аналитика

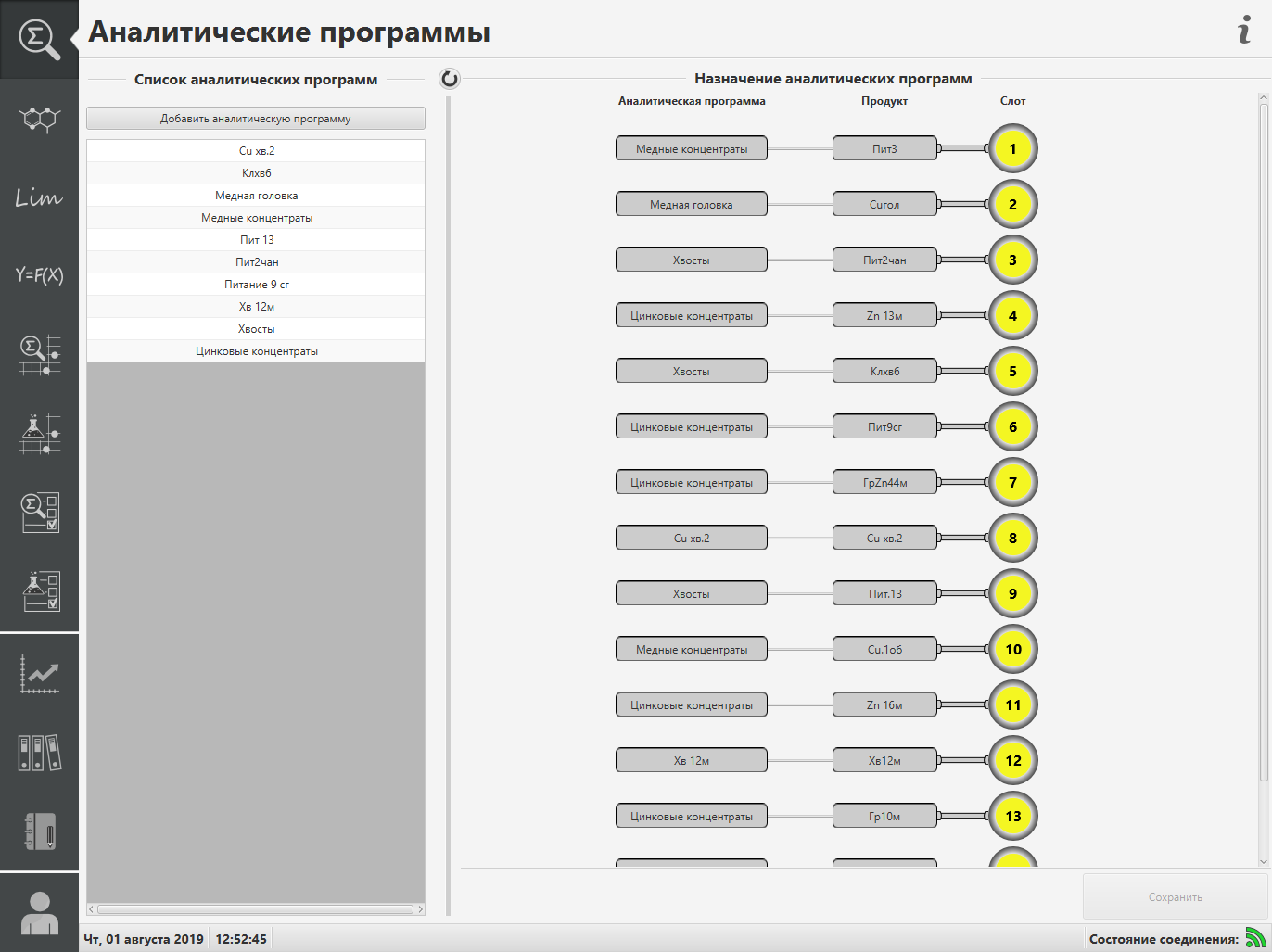

Программа «Аналитик» предназначена для обеспечения функционирования автоматизированного рабочего места «АРМ-Аналитика». Программа «Аналитик» функционирует в составе программно-технического комплекса АСАК, обеспечивая градуировочной и аналитической информацией «АРМ-Оператора».

Программа «Аналитик» обеспечивает:

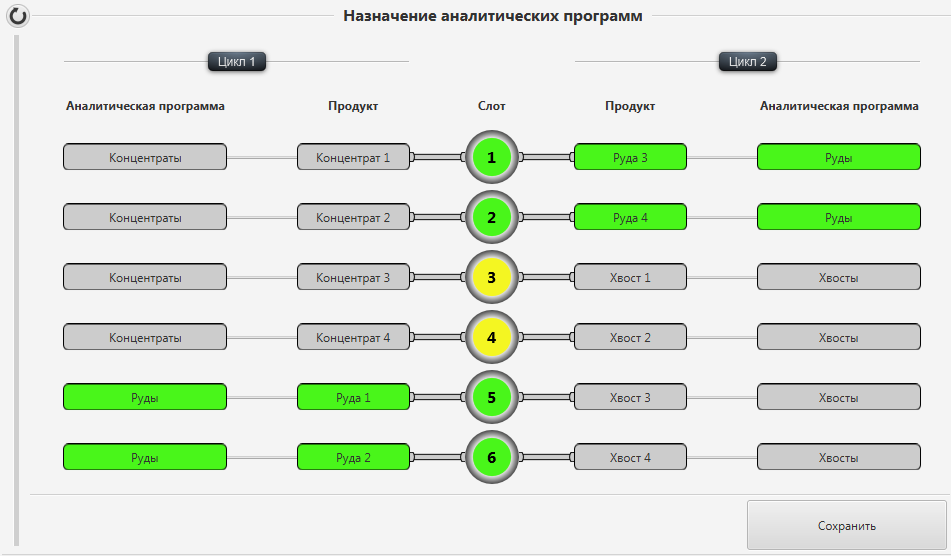

создание аналитических программ и назначение их анализируемым продуктам;
формирование массива градуировочных измерений с возможностью ввода результатов химического анализа, входящих в этот массив градуировочных проб, и дальнейшее их использование в режимах градуировки и корректировки результатов анализа;
построение градуировочных уравнений и расчет градуировочных коэффициентов для созданных аналитических программ;
графическое представление зависимостей интенсивностей линий анализируемых элементов и их расчетных содержаний в градуировочных образцах от содержаний, полученных с помощью химического анализа;
построение и графическое представление зависимостей интенсивностей аналитических линий от интенсивности рассеянного излучения в градуировочных образцах;
расчет коэффициентов корректировки результатов анализа;
корректировку значений рассчитываемых коэффициентов (градуировочных коэффициентов, коэффициентов корректировки результатов анализа).

Решаемые задачи, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

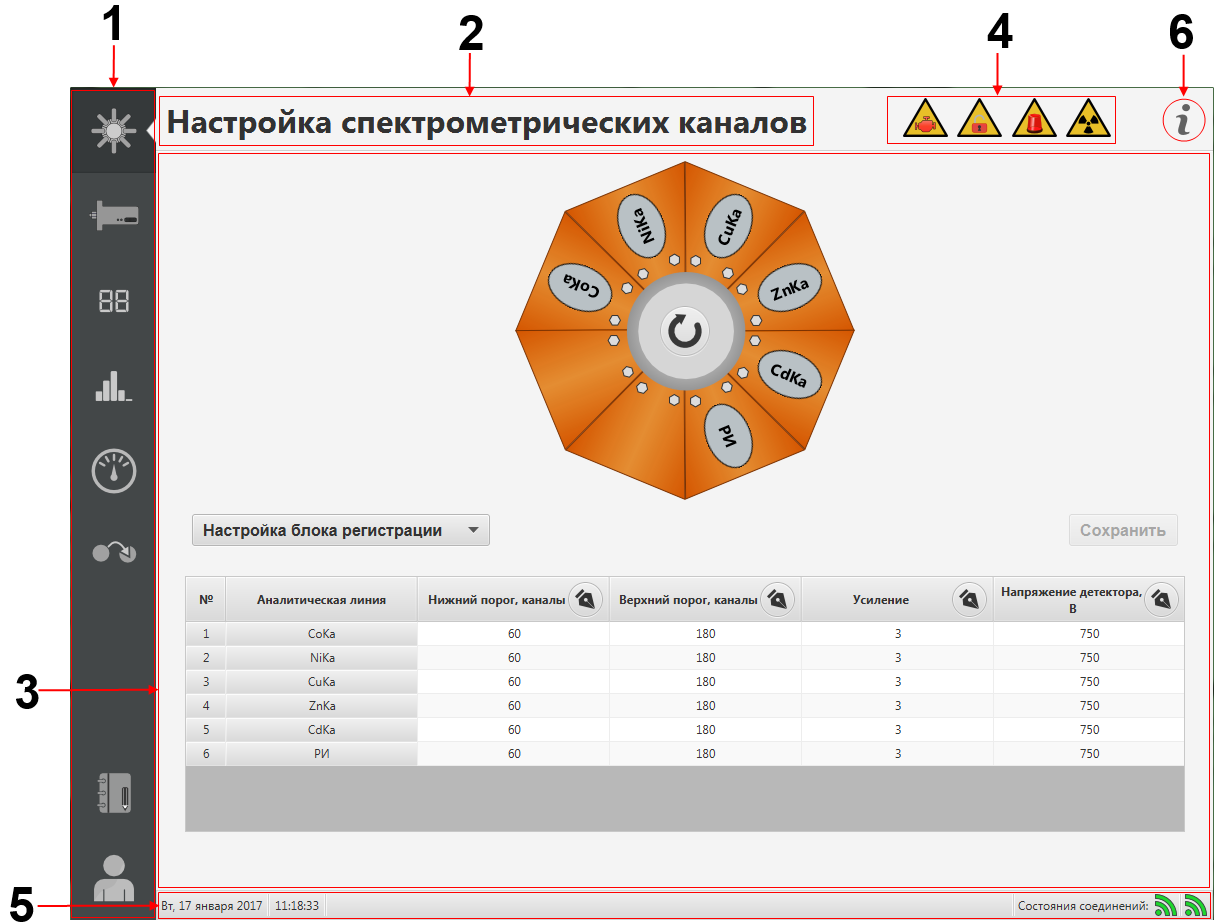

АРМ-Наладчика

Программа «Наладчик» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Наладчика, обеспечивающего настройку, диагностику, а также управление устройствами, входящими в состав многоканальных поточных рентгеновских анализаторов.

Программа «Наладчик» реализует следующие функции:

визуализация состояния анализатора АР-35, датчиков и устройств, входящих в его состав;
параметрирование работы спектрометрического устройства, задание временных интервалов движения системы калибровки и каретки;
управление анализатором в ручном режиме;
опробование работы двигателя каретки в режиме разовых команд.

В стандартной комплектации АРМ-Наладчика и -Оператора представляют собой промышленный компьютер, установленный на стойке автоматического управления анализатора.
Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

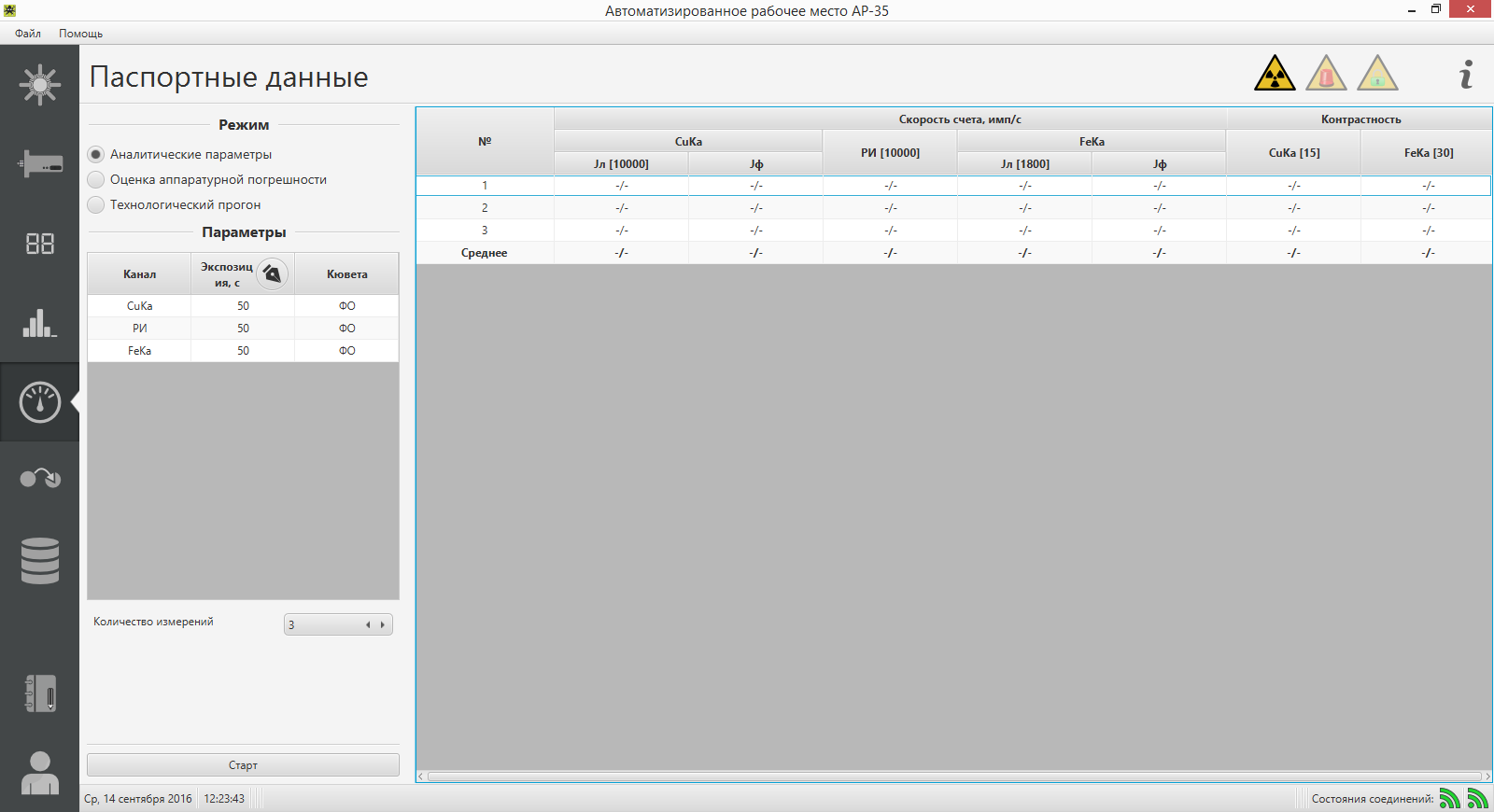

АРМ-Оператора

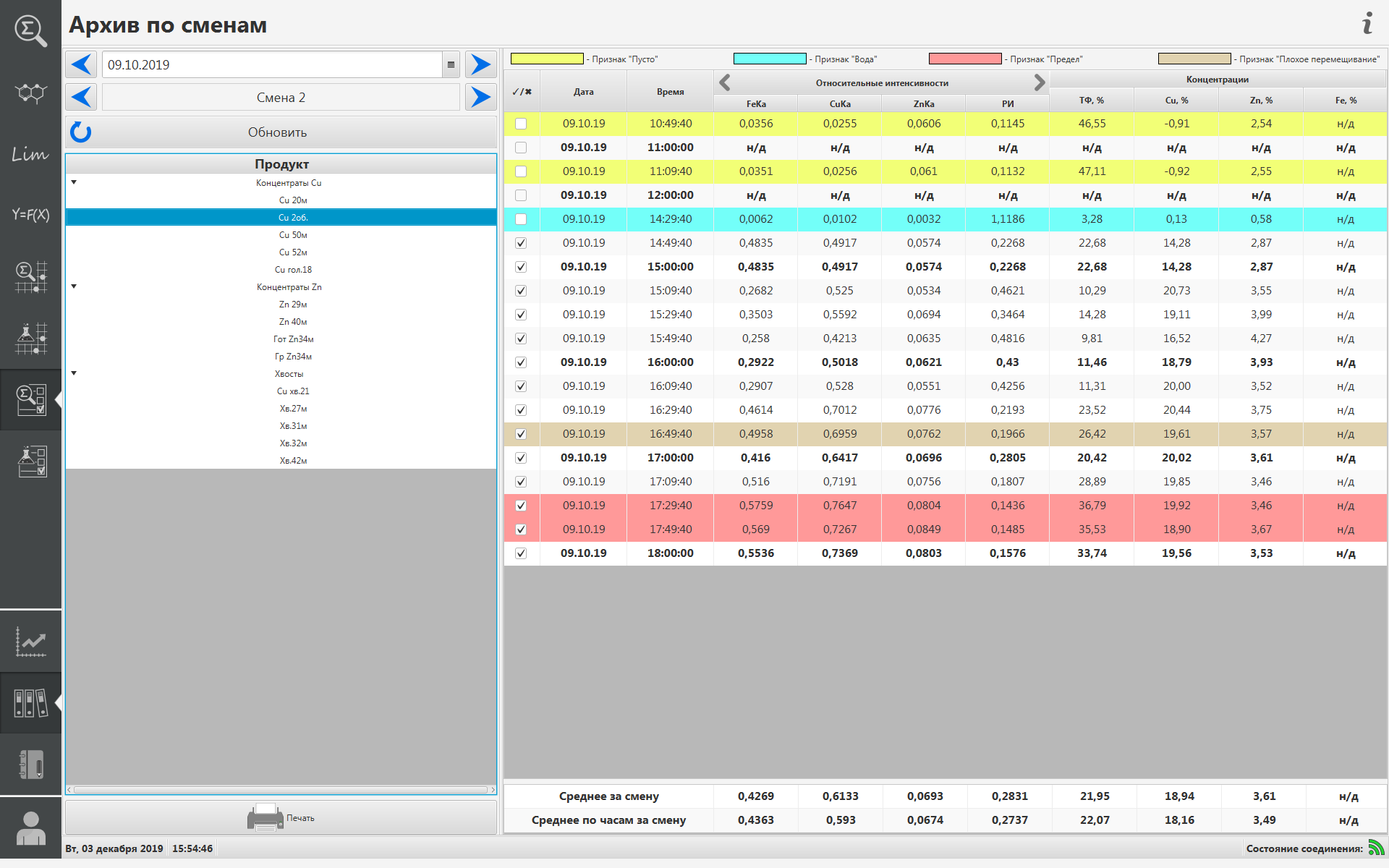

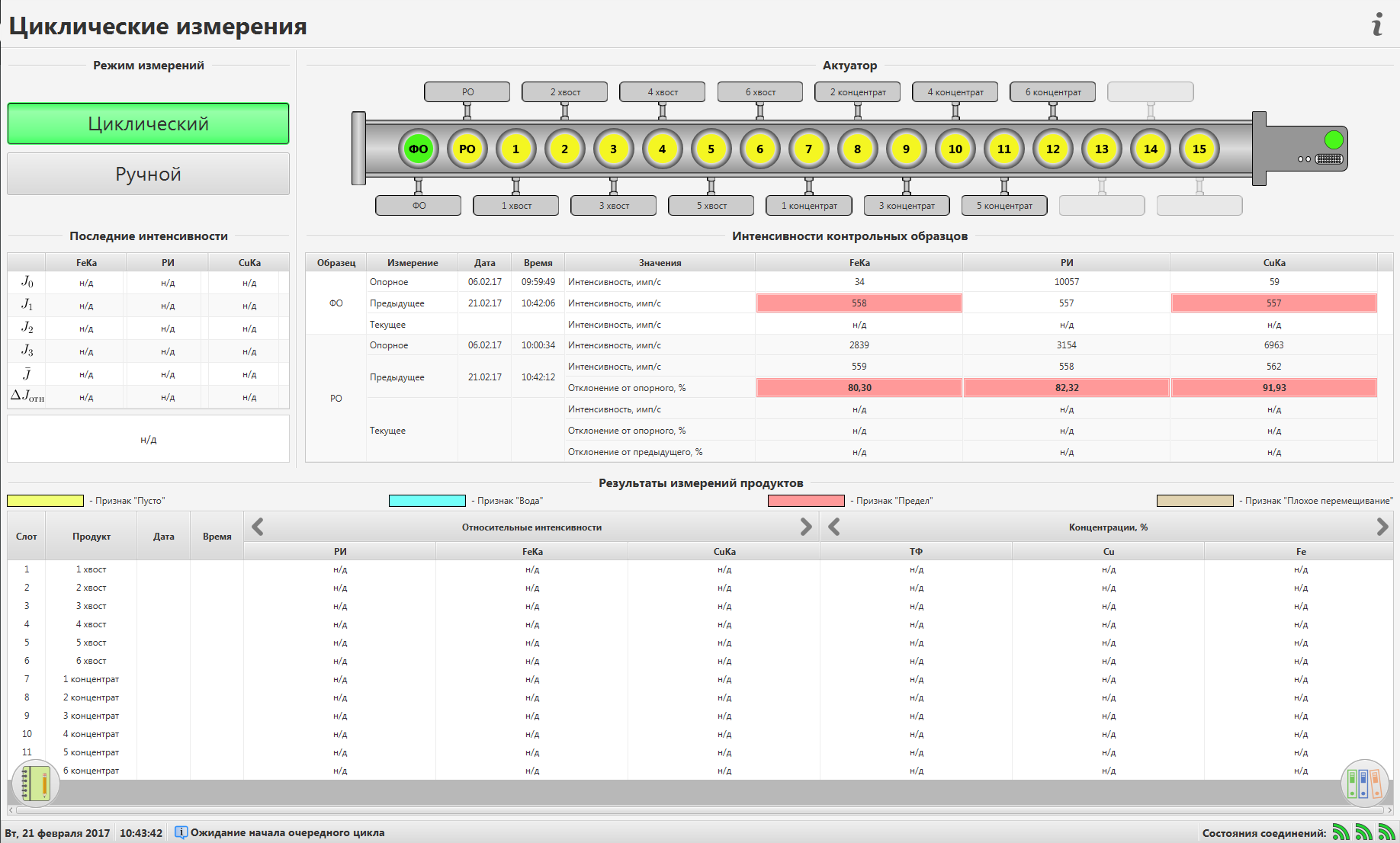

Программа «Оператор» предназначена для обеспечения функционирования автоматизированного рабочего места АРМ-Оператор и решает задачи оперативного контроля и управления анализатором, расчета концентраций элементов и архивирования данных в автоматическом режиме, мониторинга состояния оборудования.

Программа «Оператор» реализует следующие функции:

проведение анализа в циклическом режиме измерений;
проведение градуировочных измерений;
проведение разовых измерений;
проведение измерений реперных образцов и замену опорных интенсивностей;
отображение результатов анализа, полученных в текущем цикле;
отображение текущего состояния анализатора;
отображение последних результатов измерения интенсивностей реперных образцов.

Программа «Наладчик пробоподготовки и пробоотбора»

Программа «Наладчик прободоставки и пробоотбора» предназначена для обеспечения настройки, диагностики, а также управления устройствами системы прободоставки и пробоотбора. Программа «Наладчик прободоставки и пробоотбора» в зависимости от конфигурации системы АСАК может входить, либо в состав автоматизированного рабочего места «АРМ-Наладчика», либо быть частью отдельно созданного «АРМ-Наладчика прободоставки и пробоотбора».

Программа «Наладчик прободоставки и пробоотбора» позволяет выполнять следующие функции:

создавать группы измеряемых продуктов, а также сами продукты;
назначать измеряемые продукты измерительным кюветам анализатора;
задавать параметры циклического режима;
ставить в соответствие продукты и точки пробоотбора и задавать их параметры;
переключать отдельные точки пробоотбора, а также всю систему пробоотбора в различные режимы;
просматривать текущее состояние системы прободоставки и пробоотбора.

Решаемые задачи программами, функции АРМ-ов могут быть уточнены и доработаны в соответствии с требованиями технического задания заказчика.

АРМ-Флотатора

Промышленный компьютер специального исполнения, который может быть установлен в производственном помещении. Вид интерфейса и его наполнение определяется требованиями заказчика.

Чертежи

Чертеж габаритный АР-35

772.45 КБ

Лицензии и сертификаты

Лабораторные отчеты

Определение Fe, Co, Ni, Cu, S

1.26 МБ
